Описание

IWISTAO трубка FM стерео радио тюнер готовой PCBA предусилитель версия 6C11 Нет включая силовой трансформатор HIFI аудио DIY (Модель No: WVTR-FM09 (3B)

Примечание: vedio выше не для версии предусилителя, только для вас информация о состоянии воспроизведения.

Возможно, это просто другое ностальгическое настроение для трубчатой fm-радио головы, даже большинство fm-радио, который сделан из ICs сегодня. Но, когда вы вставляете ламповую fm-радио головку или используете касинт, чтобы установить его внутри, а затем включите настройку четырехкратного воздушного конденсатораЧтобы послушать, он, кажется, вернулся в старину, все становится все более и более комфортно.

В этот момент, вы слушайте теплый и мягкий звук из него, perherps вещания содержание стало менее важным, это важно, но это один с мыслями, которые летят настроение...

Эта трубчатая головка fm-радио принимает трубу 6C11, а его выпрямитель принимает трубу 6Z4. Его прием и обработка сигнала принимает классическую трубную схему, и использует TA7343 в качестве стерео декодера, который затем приводит к стереовыходу. После стерео fm-сигнала входной усилитель мощности системы для усиления, вы будете слушать fm-радио с музыкальным трубчатым звуком.

Для этой версии предусилителя мы добавили ламповый 6N2 в качестве предусилителя после fm-декодирования, так что он может соответствовать ламповому усилителю и улучшить громкость звука.

Этот комплект был настроен, подключен к подходящему трансформатору, сможет работать исправно.

IWISTAO трубка FM стерео радио тюнер готовой PCBA предусилитель версия без включая силовой трансформатор HIFI аудио 110 В/220 В DIY

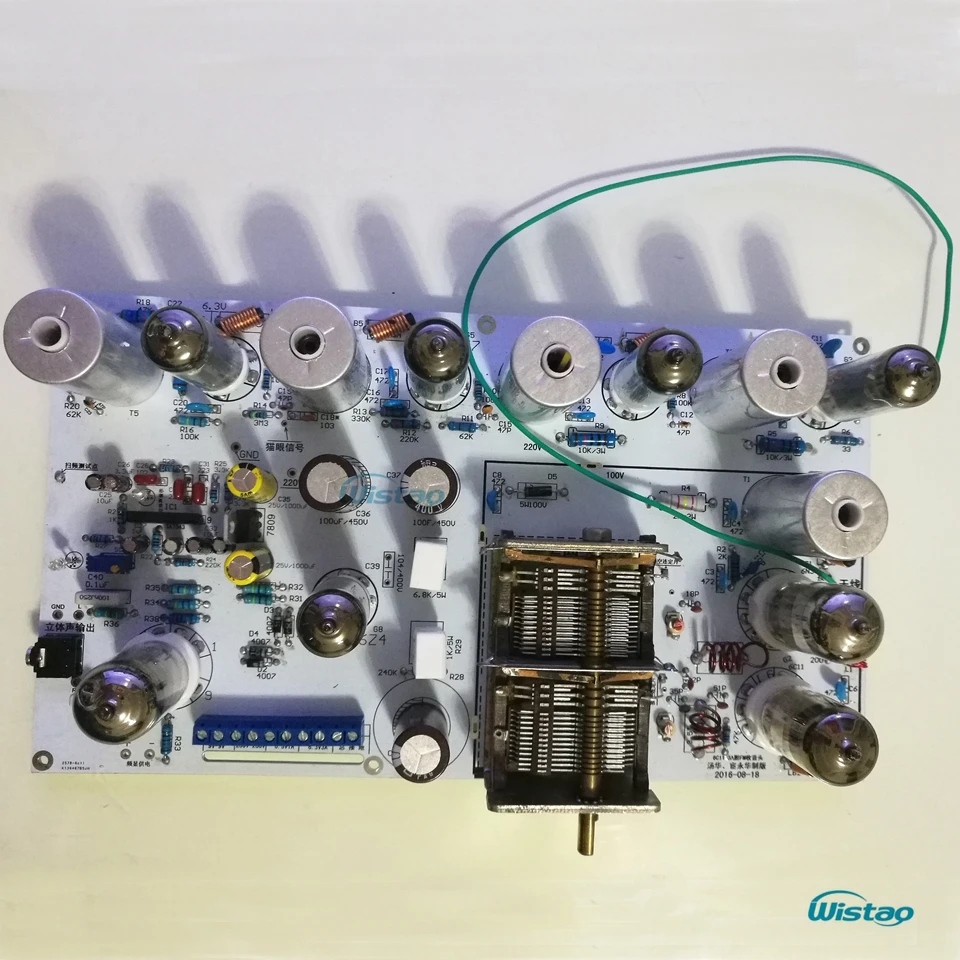

Готовые печатной платы

Если вам нужно купить его, пожалуйста, выберите кнопку Finnished PCB платы.

Схема подключения

Пожалуйста, подключите провода силового трансформатора, fm-антенну (ANT) и выходной сигнал с PCBA, как показано ниже. Затем, выход соедините с вашей Системой усилителя.

1. Основной GND включает 0 проводов 230V-0-230V и GND провода силового трансформатора.Пожалуйста, выберите силовой трансформатор с тем же напряжением и основным проводом GND, если вы используете трансформатор.

Рекомендуется использовать оригинальный силовой трансформатор.(Если вам нужно купить, пожалуйста, нажмитеЗдесь)

2. Длина FM антенны (ANT) составляет 2 ~ 3 м провода внутри, или на открытом воздухе, если это возможно, это получить лучше приема.

3. Если нужно, вы можете купить дополнительный дисплей для подключения, как показано ниже.

Примечания:

1. Четырехместный воздушный конденсатор Если вы покупаете комплект, это означает, что вы принимаете этот срок.

2. Готовый PCBA не включает трансформатор, дисплей и ручку

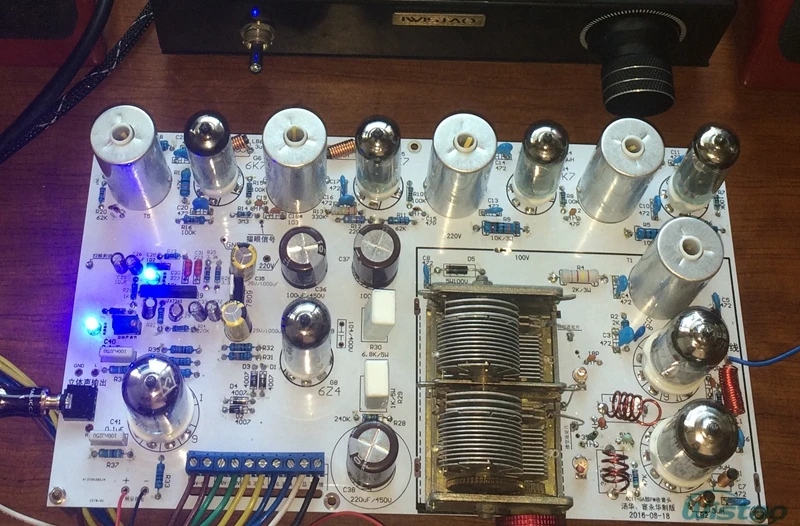

Фото, как показано ниже, только для информации.

IWISTAO трубка FM стерео радио тюнер готовой PCBA предусилитель версия без включая силовой трансформатор HIFI аудио 110 В/220 В DIY

Если вам нужно купить пустую печатную плату, пожалуйста, выберите только кнопку пустой печатной платы.

(Это только пустая печатная плата, не включает в себя другие детали и компоненты)

Технические характеристики

Частотный диапазон: 88 ~ 108 МГц Приема сигнала: FM Размеры печатной платы (Д х Ш): 260 мм х 150 мм Соответствие выходных спецификаций силового трансформатора (Пожалуйста, выберите силовой трансформатор с тем же напряжением и основным проводом GND, если вы используете трансформатор) AC 230V-0-230V/70mA Переменный ток 0-6,3 В/2 А Переменный ток 0-6,3 В/3 А 9 В переменного тока

СХЕМА ТОЛЬКО для информации

Примечание: мы предоставляем вам товар для вашего DIY.

1. Если у вас есть достаточно возможностей для чтения схем, электронных компонентов, сборки, пайки и решения проблем, вы можете купить их, чтобы наслаждаться DIY.

2. Если нет, пожалуйста, не покупайте их. Мы обеспечиваем только поддержку технологии лимита в этих неделимых элементах.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
