Описание

Реверсивный преобразователь постоянного тока в постоянный контроллер 24 v 48 вольтового источника электропитания постоянного тока регулятор скорости 10A мягкий старт/стоп indusdrial ограничение тока Ограничение скорости

Модель: DC24-48RT10BL

Описание продукта:

1. Широтно-импульсная модуляцияМотор работает тише, с большей эффективностью и меньше обслуживания, более длительный срок службы.2. Технология SMT, малый размер3. Низкий уровень шума во время работы, высокая эффективность и низкая стоимость обслуживания, которые лучше увеличивают срок службы двигателя постоянного тока.4. Включение/тормоз/направляющие клеммыВыберите функцию, просто открыв или закрыв сухой контакт или через открытый транзистор коллектора.5. Статус светодиодовСветодиоды питания и неисправности обеспечивают визуальное состояние накопителя.6. Вперед и назад можно установить отдельноОн не требует внешнего реверсивного контактора и не приведет к перегреву или сгоранию деталей электродвигателя или других компонентов.7. Выходной ток может быть установлен8. Крутящий момент compensatio9. Стандартный аналоговый режим управления: аналоговый: 0-5 в 0-10 В или потенциометр10. Защита от перенапряжения и меньшего напряжения11. Защита от превышения температурыПривод сложит выходную мощность обратно, чтобы предотвратить перегрев. Диск будет неисправен, если он все еще остается слишком горячим.

Спецификация для щеточного DC24-48RT10BL управления скоростью двигателя постоянного тока

Диапазон входного напряжения: 24 В постоянного тока (если вам нужно 12 в 36 в 48 в, пожалуйста, оставьте сообщение при размещении заказа)Максимальный выходной ток: 10 АДвусторонняя модель: ДаРежим работы: режим скорости, режим крутящего моментаСпособы управления: потенциометр, 0-10 В, ШИМЗащита: ненормальная, как от перегрузки по току, перегрева, перенапряжения, меньшего напряжения и короткого замыкания запустит функцию защиты.Защита от температуры: когда температура 70, контроллер уменьшит выход за счет защиты от перегрева и остановит выход.Рабочая температура:-10 -- + 50℃Влажность окружающей среды: относительная влажность менее 80 относительной влажностиРазмер: Д * Ш * В = 75*75*15 ммВес: 100 г

Обзор продукта

Реверсивный преобразователь постоянного тока в постоянный контроллер 24v 48 вольтового источника электропитания постоянного тока регулятор скорости 10A мягкий старт/стоп indusdrial ограничение тока Ограничение скорости

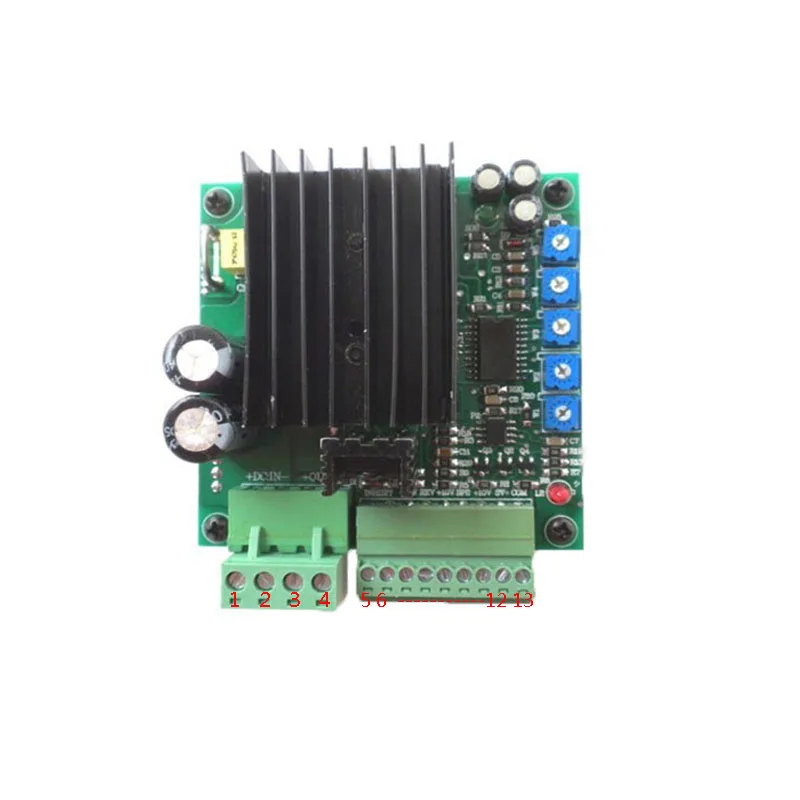

Введение разъема подключения драйвера:

1. Входной положительный Полюс источника питания2. Входной отрицательный полюс источника питания3. Моторная арматура4. Моторная арматура5. Высокий конец включенного управляющего терминала6. Низкий Конец включенного управляющего терминала7. Высококлассный направляющий терминал8. Нижний конец направляющего терминала9. Высококлассный терминал управления SP210. Низкий Конец управляющего терминала SP211. Высококлассный сигнал контроля скорости (+ 10 В)12. Вход сигнала контроля скорости13. Низкий уровень сигнала управления скоростью (0 В)Реверсивный преобразователь постоянного тока в постоянный контроллер 24 v 48 вольтового источника электропитания постоянного тока регулятор скорости 10A мягкий старт/стоп indusdrial ограничение тока Ограничение скорости

Функциональная инструкция управляющего терминала:

Pin 5, Pin6, включение: Управление запуском и остановкой двигателя.Pin7, Pin8, направление: управление двигателем вперед и назад.Pin9, Pin10, SP2 терминал управления:При подключении Pin9 к Pin10 можно управлять максимальной скоростью двигателя по W3, и входной терминал Pin12 SV будет некорректным.

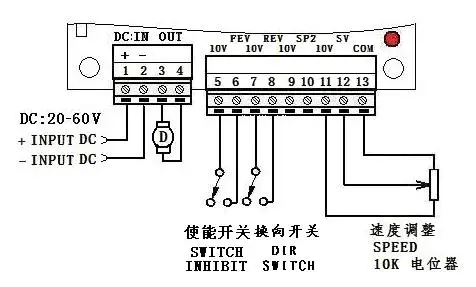

1. Для управления с помощью пассивного переключателя и потенциометра

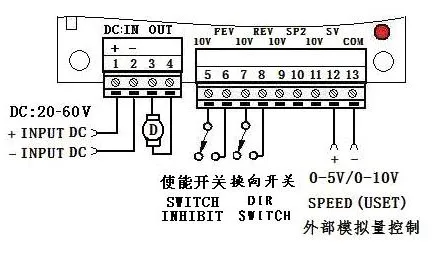

2. Для управления с помощью пассивного переключателя и внешнего аналогового сигнала (0-5 В/0-10 В)

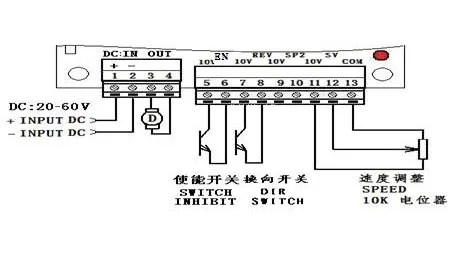

3. Для управления путем принятия коллектора открытого режима цепи и потенциометра

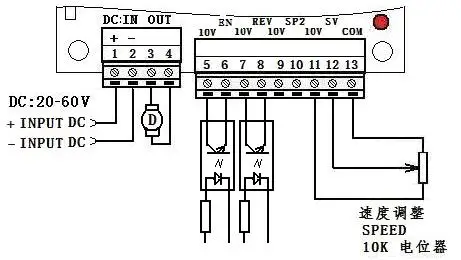

4. Для управления путем принятия оптоэлектронного режима изоляции и потенциометра или внешнего аналогового сигнала

Инструкция по настройке внутреннего потенциометра:

W1 Отрегулируйте максимальную скорость.W2 Отрегулируйте компенсация крутящего момента.W3 при подключении Pin9 и Pin10, вы можете управлять максимальной скоростью двигателя с помощью этого потенциометра.W4 Отрегулируйте Время Плавного запуска.W5 Отрегулируйте Максимальный выходной ток/крутящий момент. Контроллер ограничит выход, когда ток достигает максимального тока.

Сопутствующие товары

Информация о компании

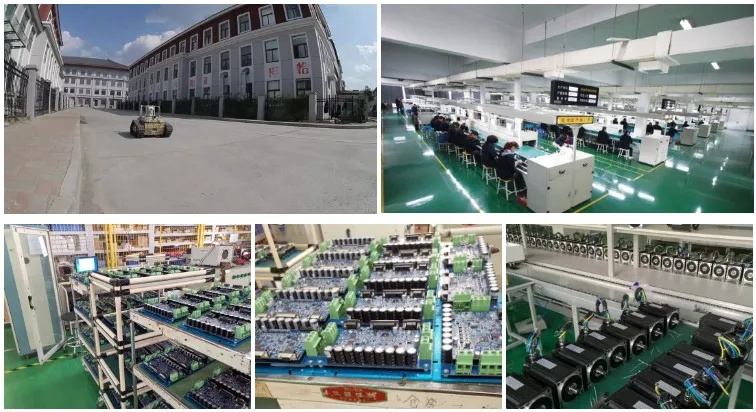

Jinan Keya electrone Science and technology Co., Ltd, основанная в 2001 году, торгуется в исследованиях и разработках, производстве и продажах Сервомотора постоянного тока и сервосистемы управления в течение 15 лет. Компания установила технологии, талант, управление и другие преимущества, чтобы эффективно интегрировать, поддерживает здоровый, стабильный и быстрый рост.Компания прошла сертификацию ISO9001: 2008 системы менеджмента качества, продукты через сертификацию CE. Более 3000 крупных и средних отечественных производителей оборудования, обозначенных как вспомогательная продукция, и экспортируется в США, Европу, Юго-Восточную Азию и другие страны.Ассортимент продукции: bldc мотор, бесщеточный dc серводвигатель, bldc драйвер, bldc контроллер, Матовый dc мотор контроль скорости
