1 шт. Great IT ENC28J60 Ethernet LAN сетевой модуль SPI порт для Arduino 51LPC AVR ARM PIC

Описание

Отладки для пульта дистанционного управления

1, ip-адрес компьютера в сетевой сегмент и модуль, такой как IP модуль 192.168.1.2, IP компьютерный набор: 192.168.1.3; 192.168.1 является 3 секцией;

2, пересечь сетевой кабель, подключенный к рту сетевого модуля компьютера и рта; (то есть, кабель сети 1 3,2 крест, и затем не понять, что есть фотографии Baidu);

3, модуль и соединение MCU должны обратить внимание на соединение каждой линии надежно (поверхность даже не подключена к хорошему);

4, и порт IO MCU, чтобы подтвердить, что это правильно;

5, программа перекомпилировать, скачать, подтвердить, нужно ли скачать! STM32 и 51 ввода/вывода

Существует два вида подключения:

############ STM32 соединение ##########

STM32f103VBT6 ENC28J60 модуль или других stm32

PC10 --- сброс

PC12 --------- CS/PC12 импульсный выходной режим

/SPI1-

PA5 ----------- SCK/Выходной режим

PA6 ----------- SO/режим ввода

PA7 ------------ SI/Выходной режим

#51 микроконтроллер ###########/---------------------------------

Изменение ip-адреса и MAC-адреса в uipopt. h

192.168.1.100

/Configuration конфигурация порта в spi. h.

STC12C5A60S2 DIP OSC: 18,432 Msbit CSN = P1 ^ 0;/28J60 -- CS (SS)

Sbit SIN = P1 ^ 1;/MOSI

Sbit SON = P1 ^ 2;/MISO

Sbit SCKN = P1 ^ 3;/SCK

Sbit RSTN = P1 ^ 4;/RST

Sbit INTN = P3 ^ 3;/INT

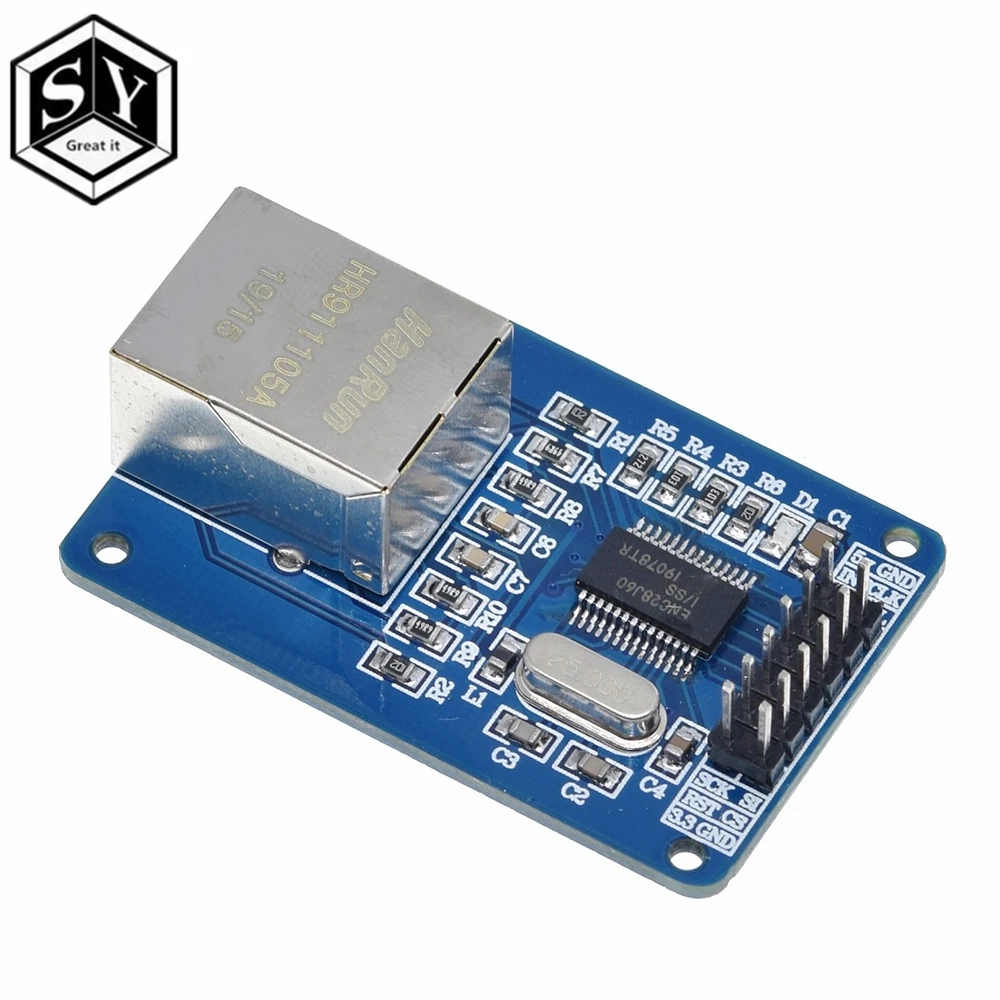

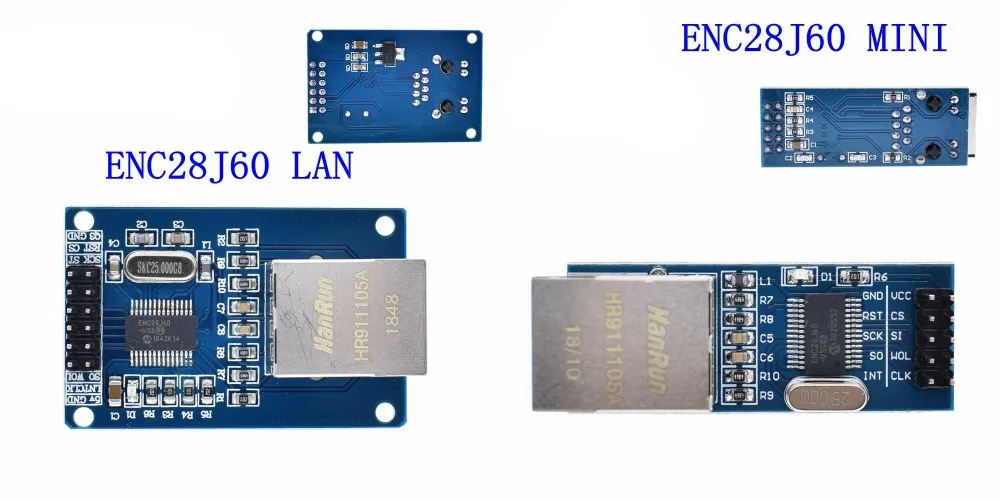

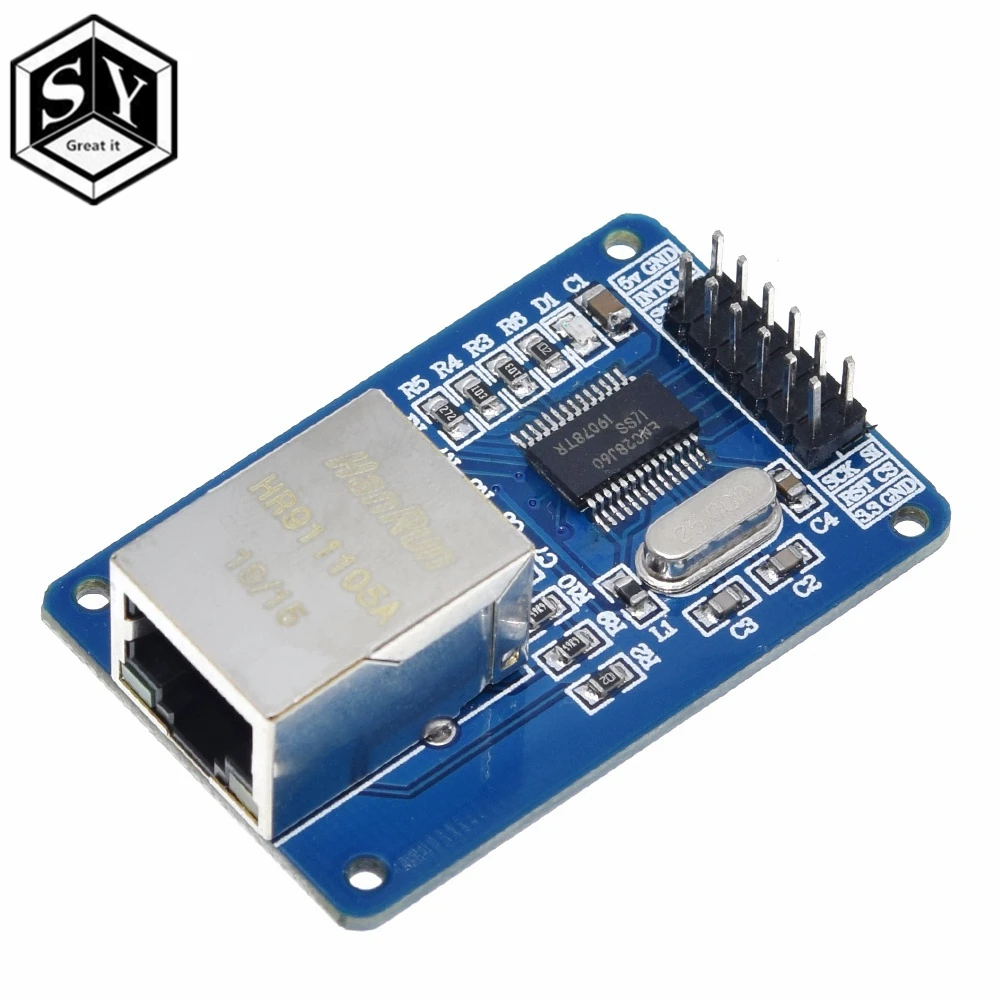

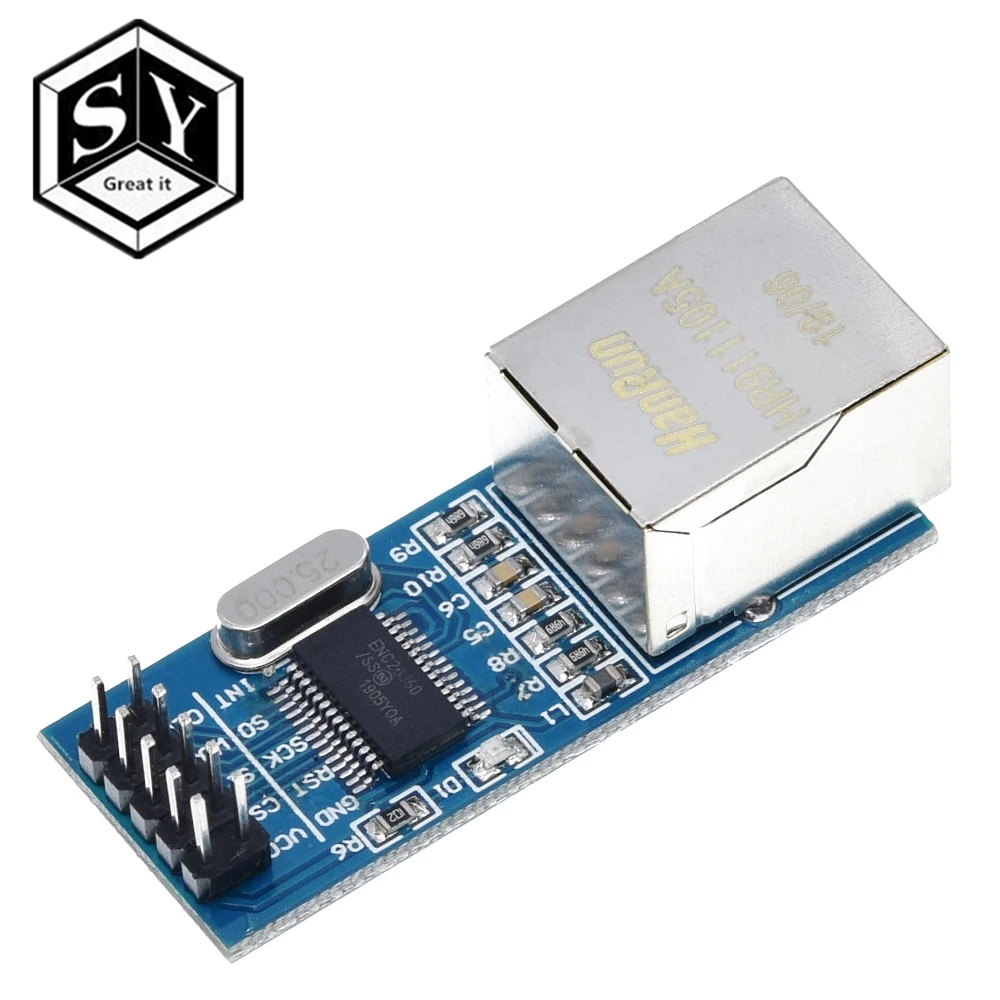

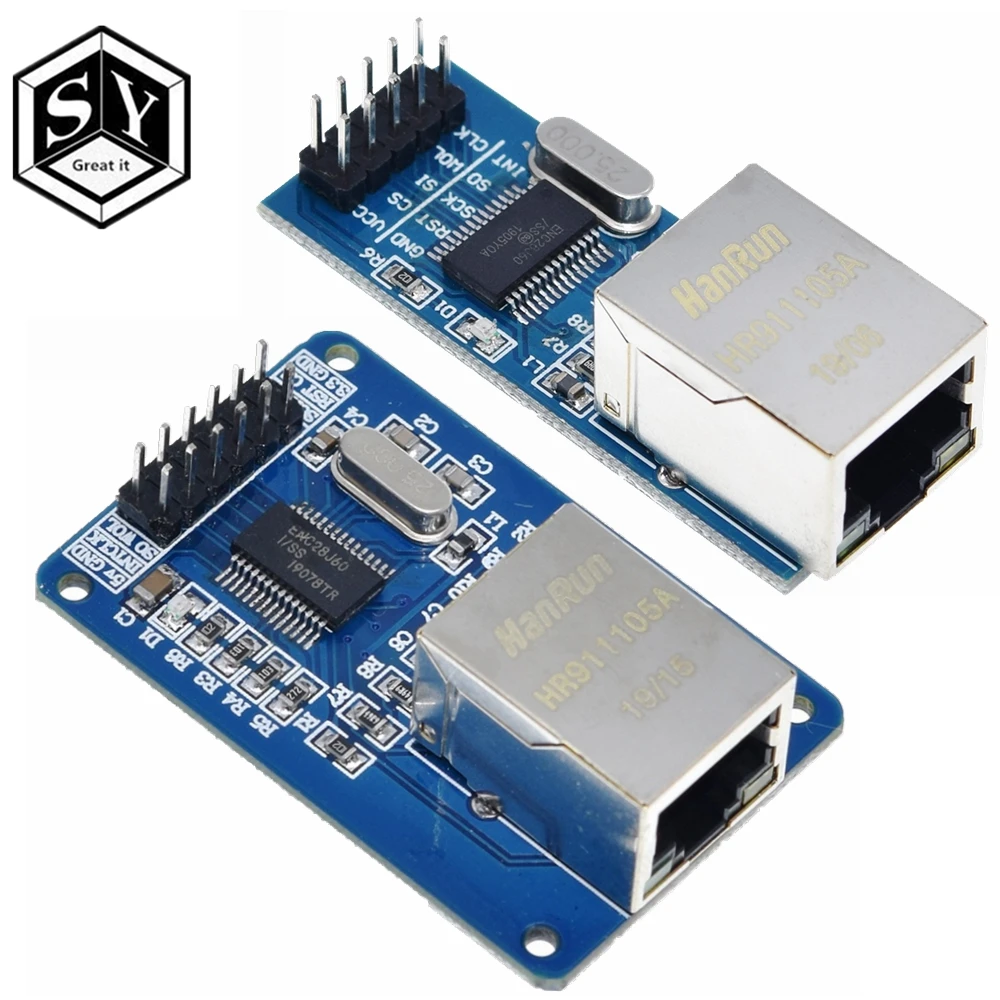

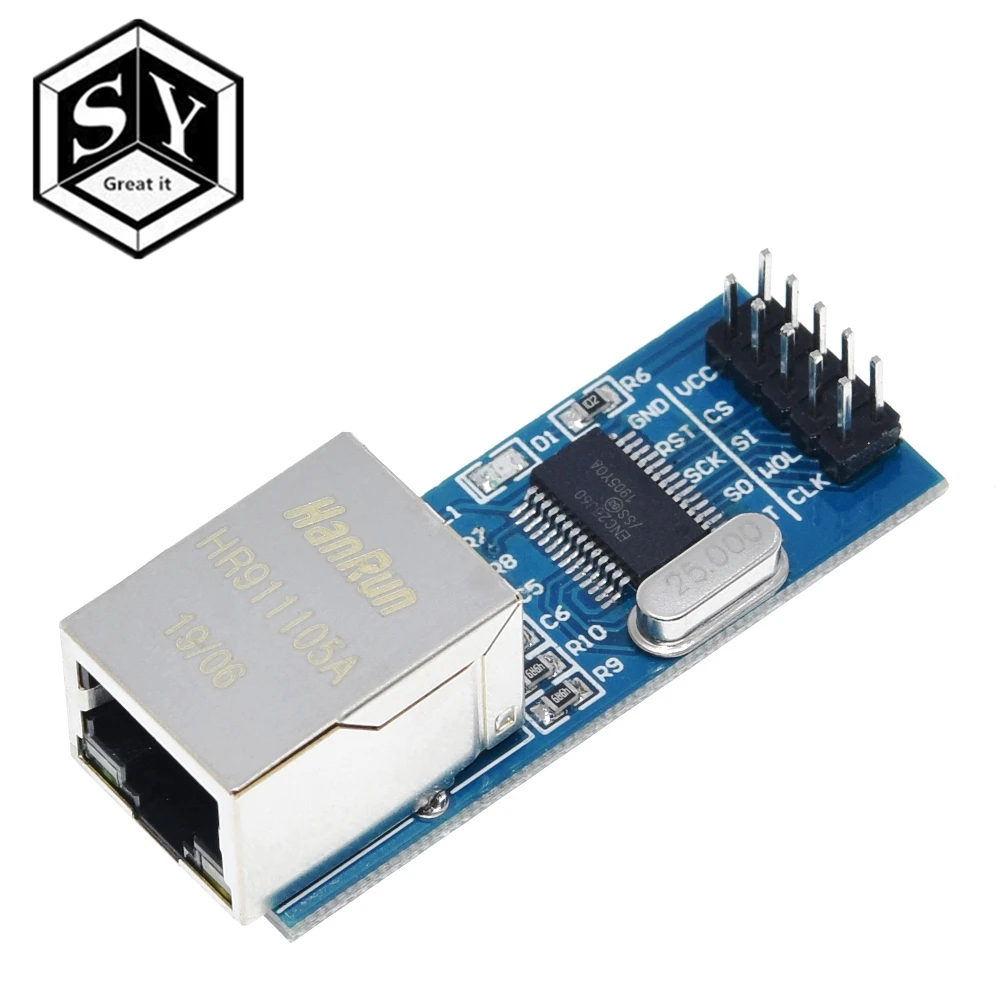

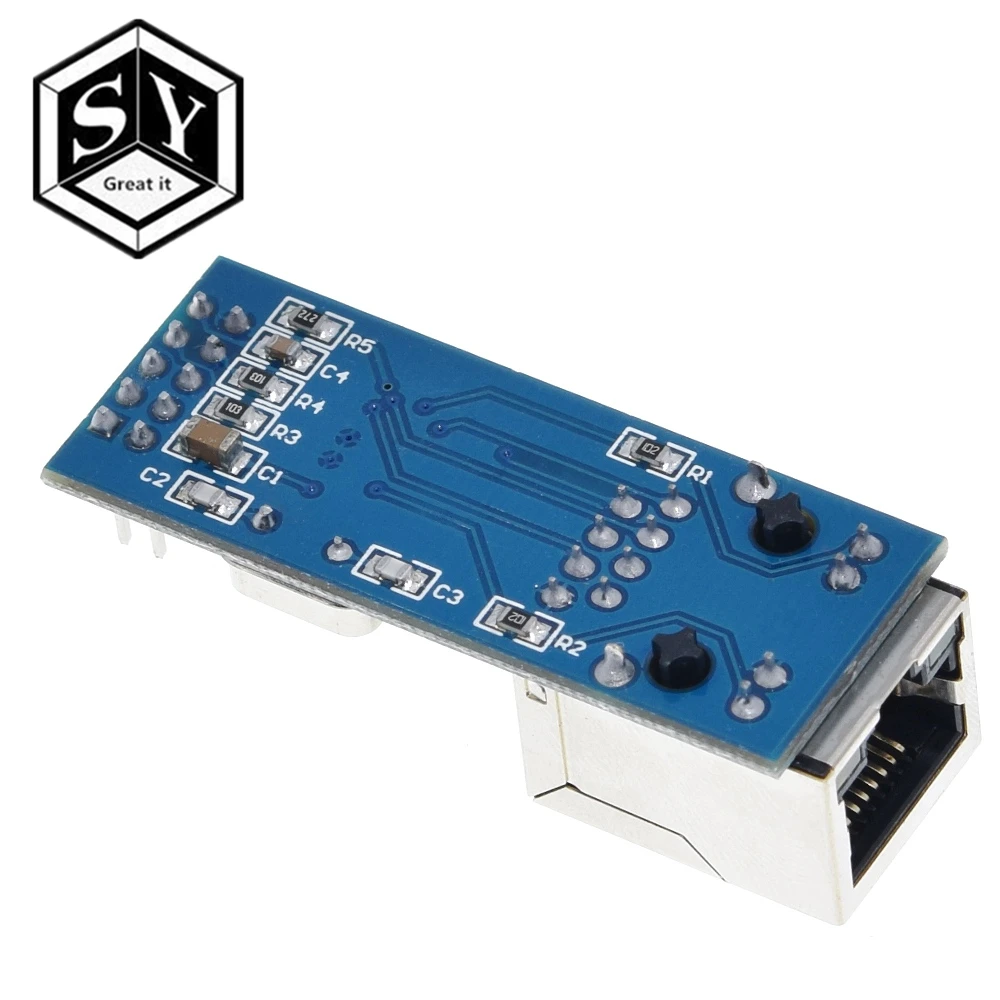

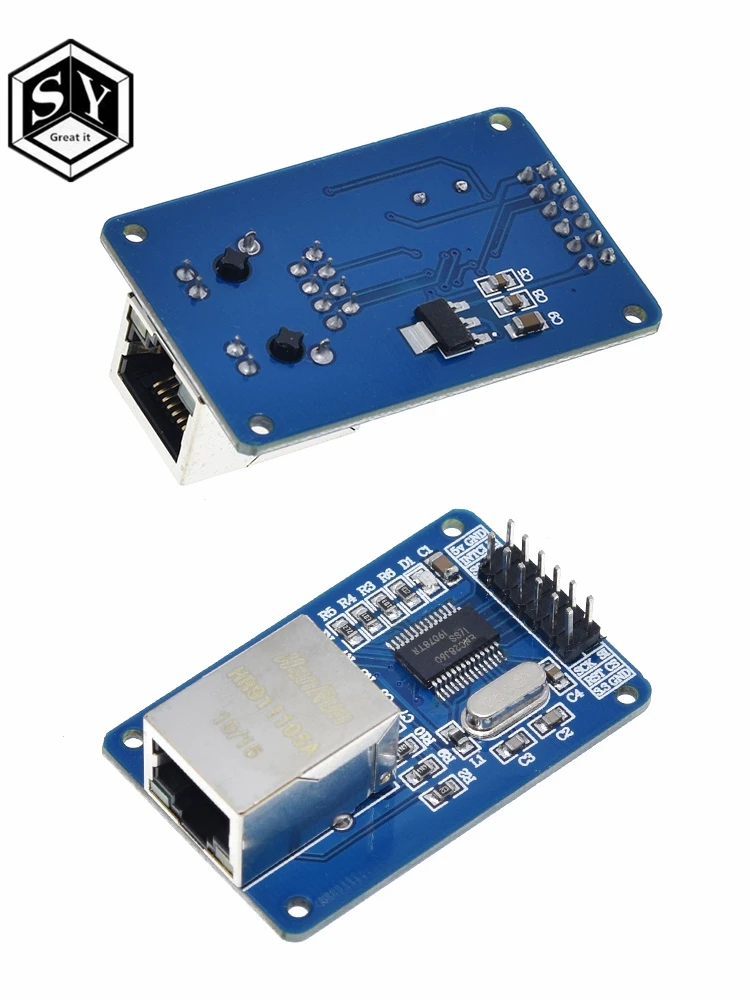

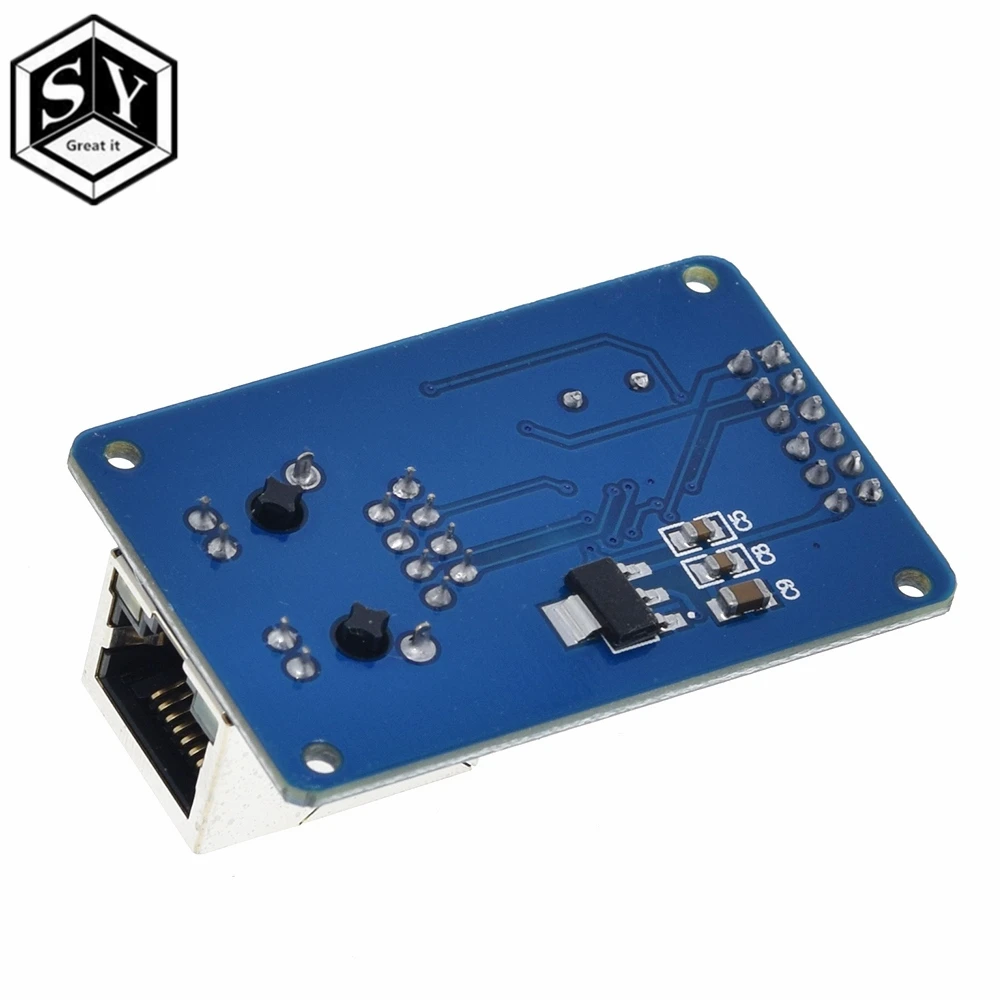

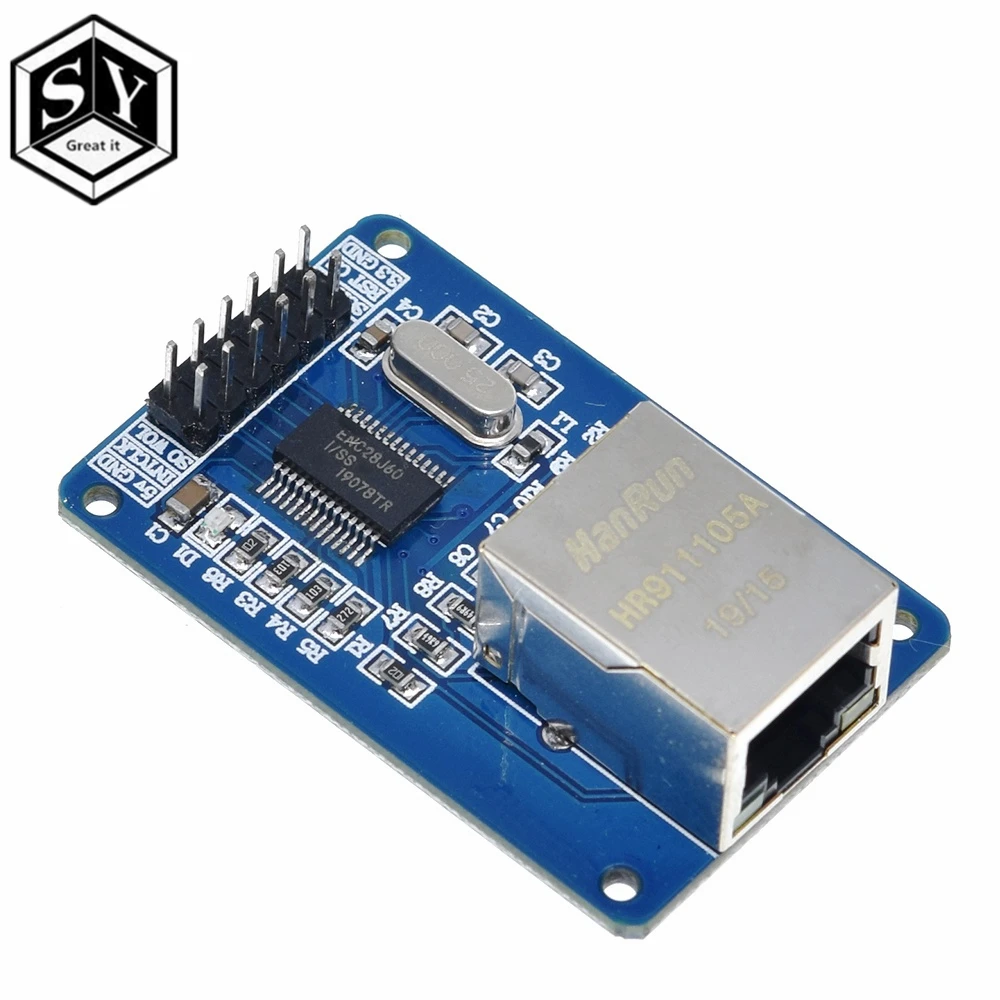

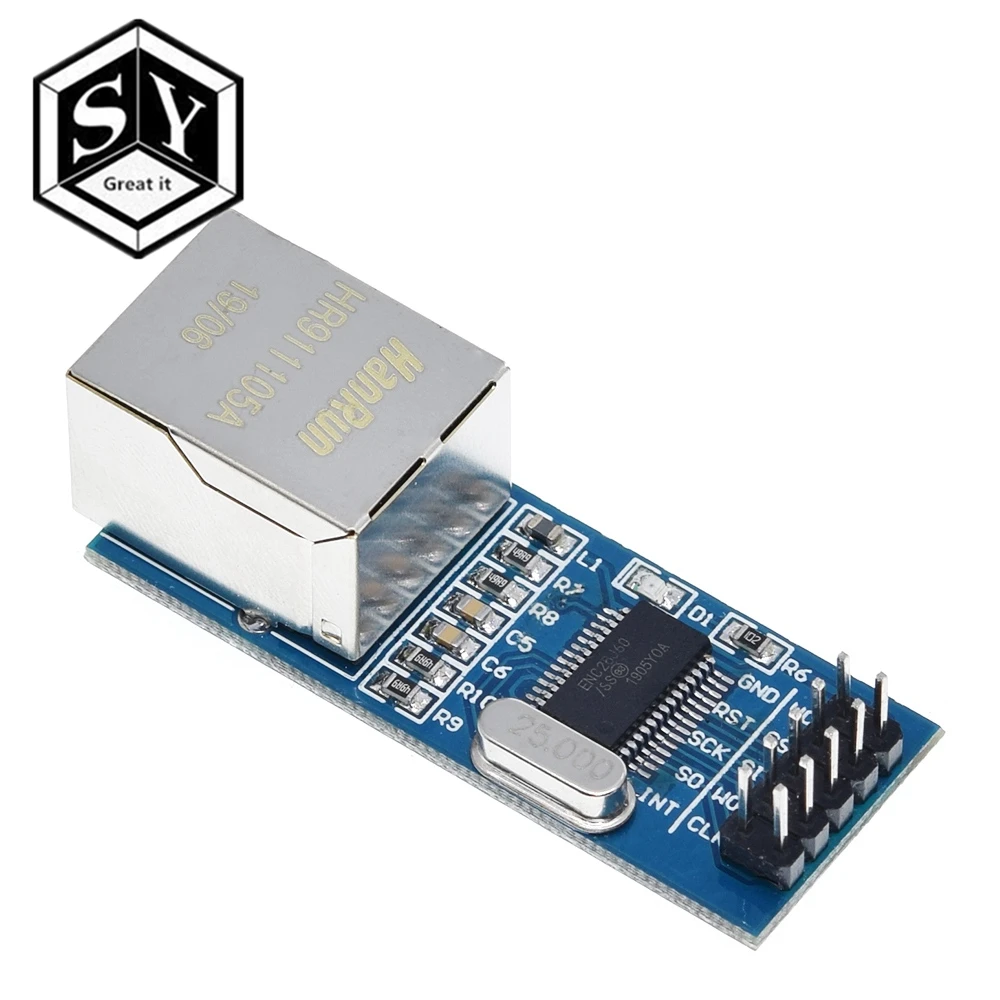

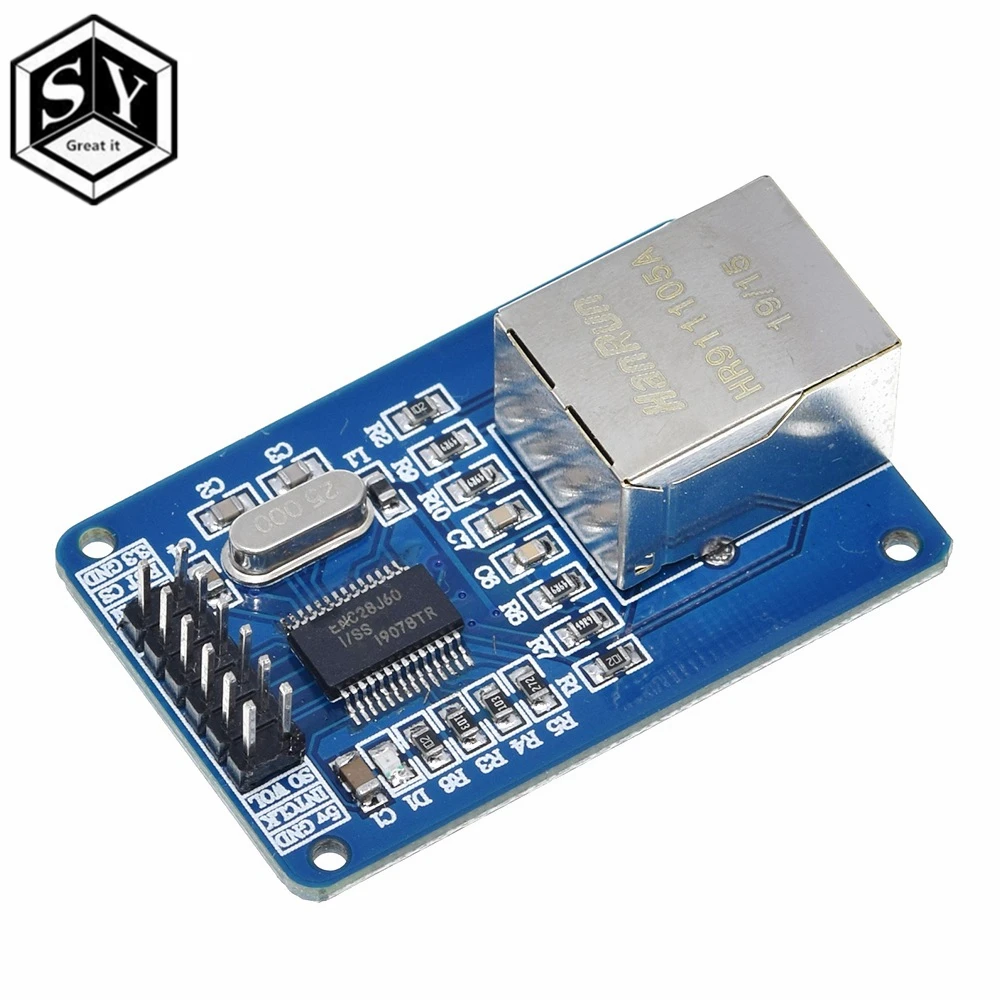

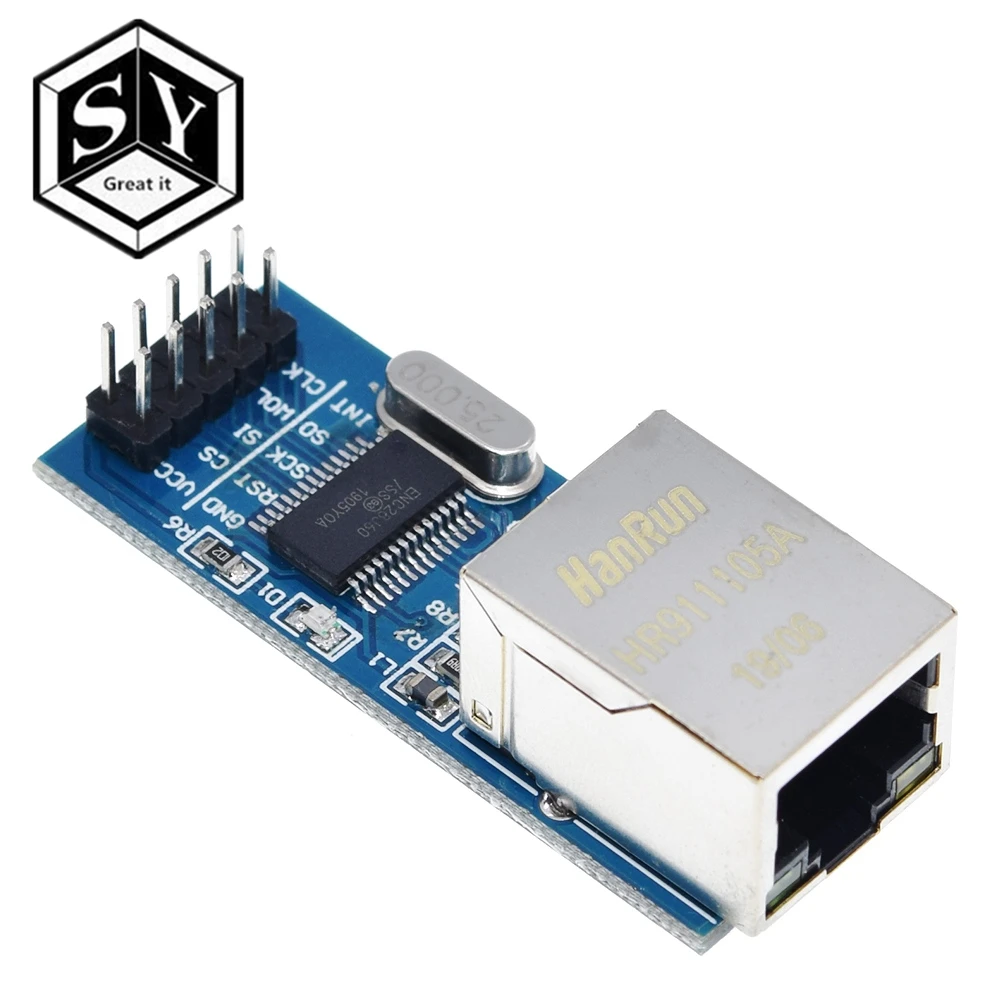

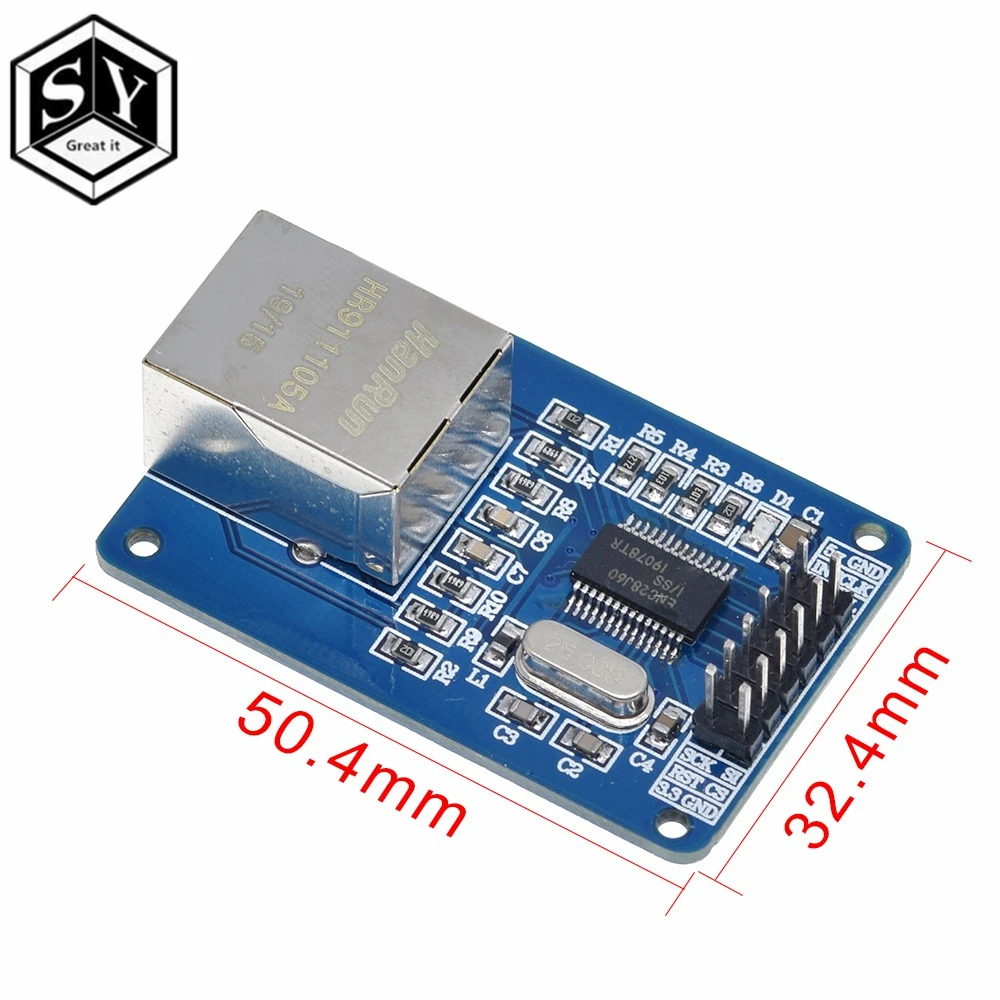

ENC28J60 миниОписание продукта:

1. Чип-плата ENC28J60/SS.
2. Плата 25 МГц кристалл.
3. Плата сетевого интерфейса HR911105A.
4. Штырь питания 3,3 В.

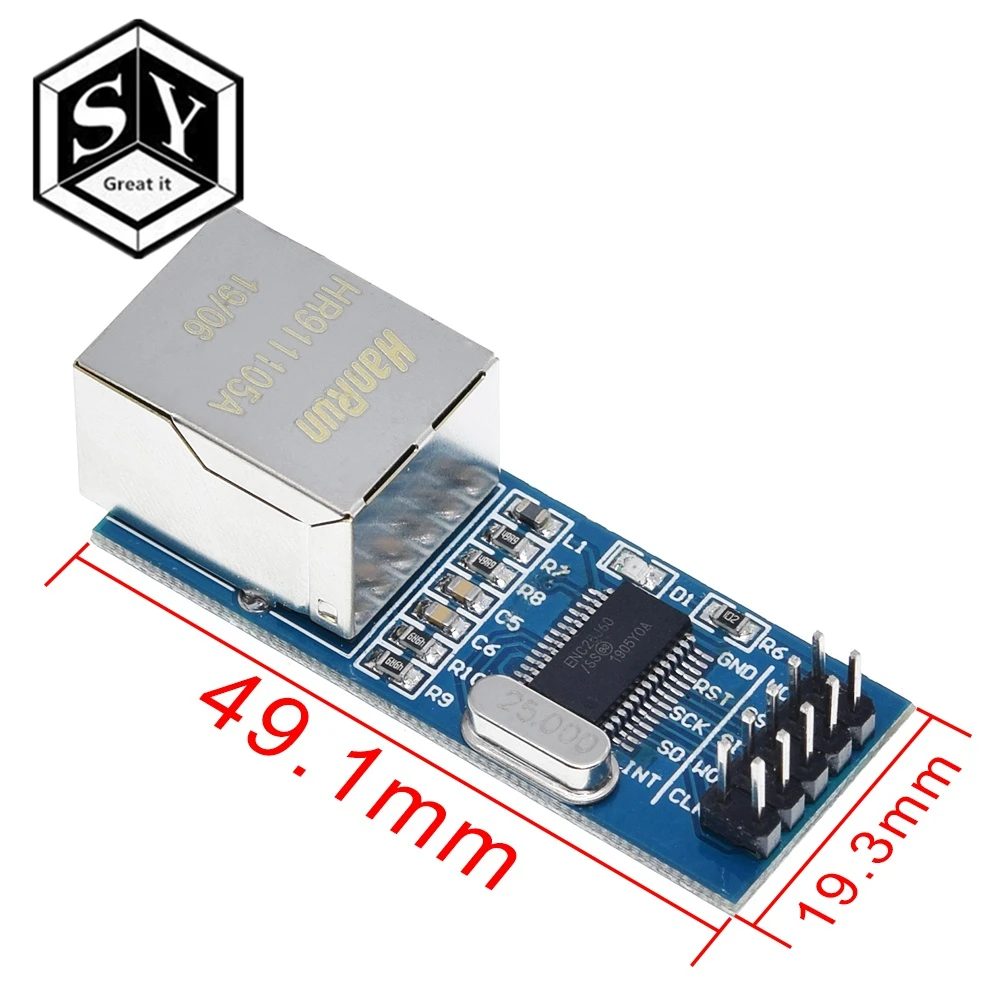

5. Размер: 48,8 (мм) x 18,5 (мм).
