XL6009 повышающий понижающий преобразователь Повышающий Регулируемый 15 Вт 5-32 В до 5-50 в DC-DC модуль питания высокая производительность низкая пульсация

Описание

XL6009 повышающий понижающий преобразователь Повышающий Регулируемый 15 Вт 5-32 В до 5-50 в DC-DC модуль питания высокая производительность низкая пульсация

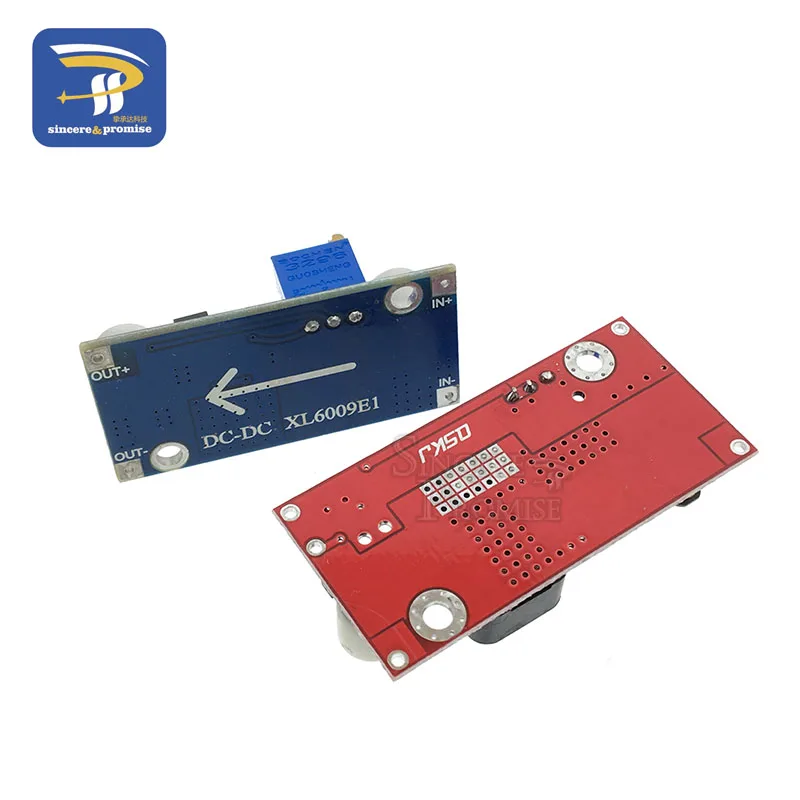

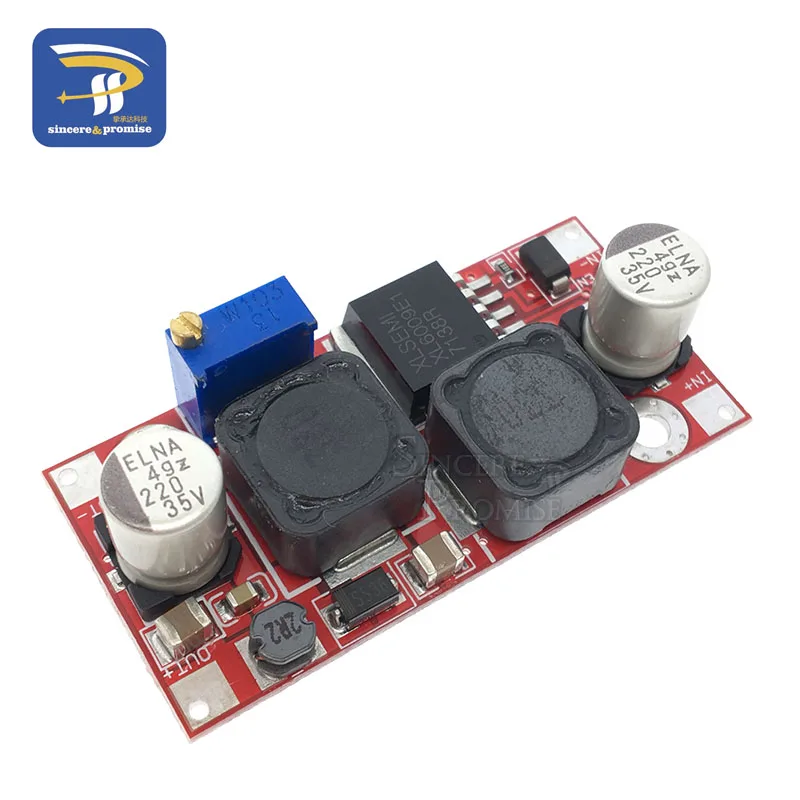

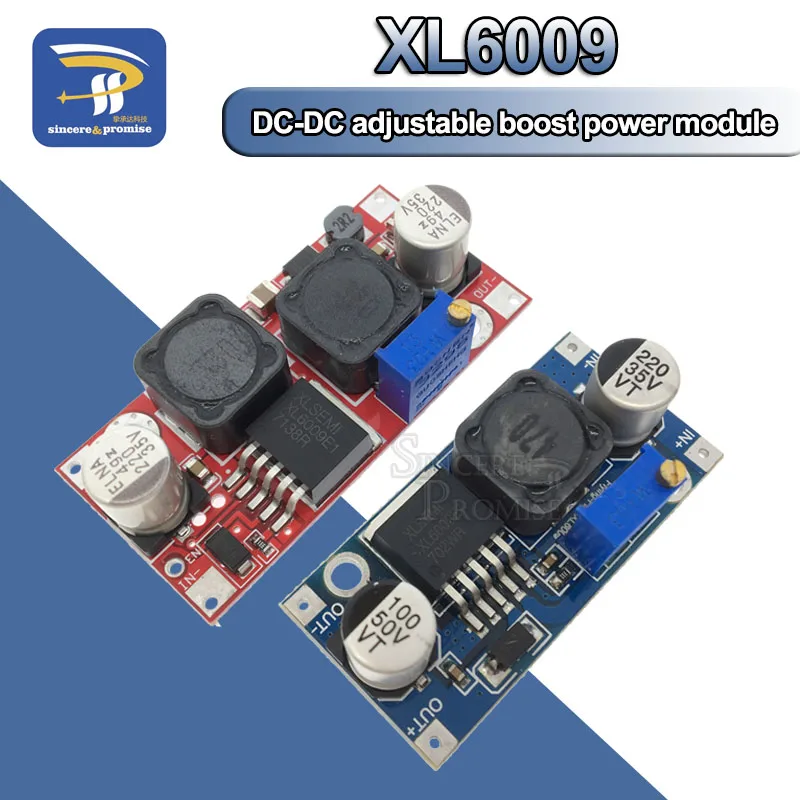

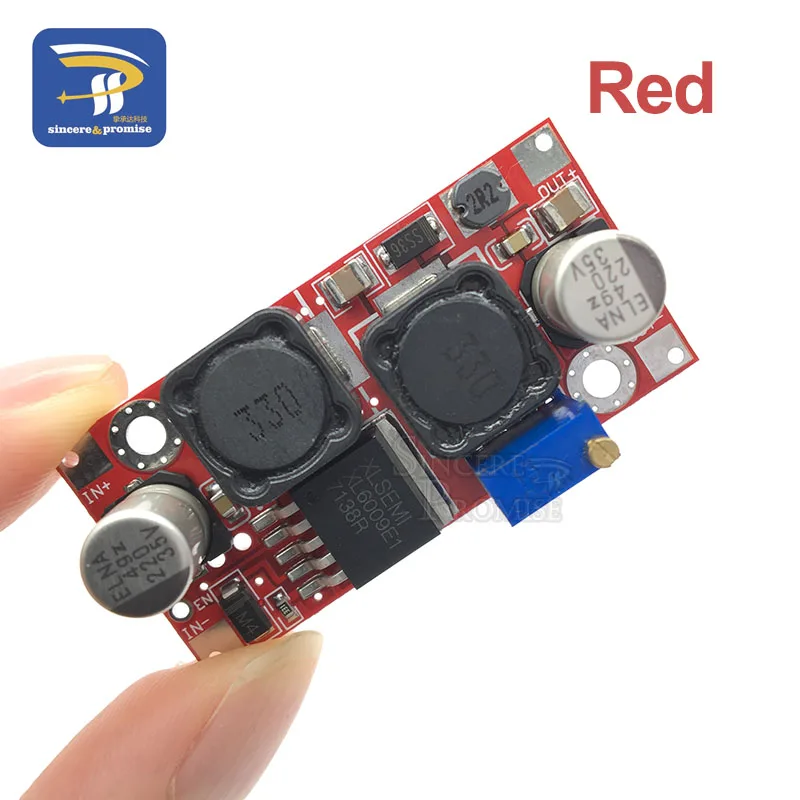

Красный Введение:

1: новый оригинальный чип, устраняет подделку, разбирает чип.

2: импортные SMD электролитические конденсаторы, не прилагаемые к самодельной емкости.

3: до 400 кГц рабочая частота, и LC фильтрующая цепь, Выходная пульсация очень низкая.

4: импорт индукторов TDK, тепло и шум до минимального.

6: вход и выход три многослойных керамических конденсатора MLCC, помехи повышают стабильность.

7: печатная плата использует КБ листового материала для предотвращения картона, мусора.

8: Встроенный МОП-транзистор, встроенный Триод LM2577 попрощается, может достигать 94% эффективности.

9: увеличенное включение порта, вы можете контролировать ли схема boost.

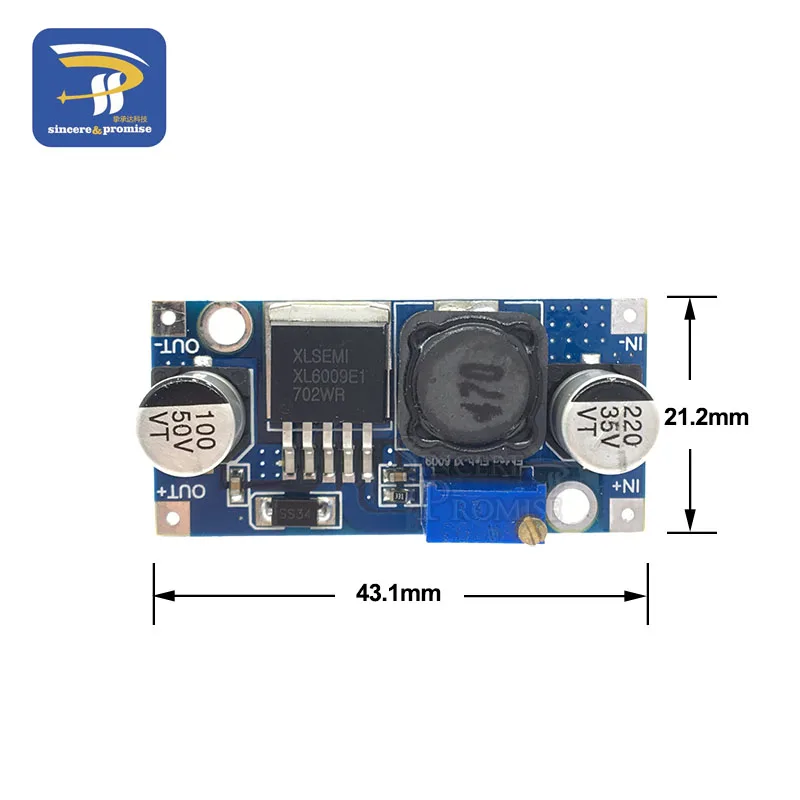

10: Размеры: 49 (Д) * 23,4 (Ш) * 11,4 (В) мм (без потенциометра)

Параметры

Свойства модуля: неизолированный повышающий и понижающий модуль (BOOST & Buck)

Входное напряжение: 5-32 в

Выходное напряжение: (1) Непрерывная регулировка (1,2-35 в)

Выходной ток: 1.5A (макс)

Входной ток: 4A (макс.)

Выходная мощность: Естественное охлаждение 20 Вт, плюс теплоотвод 25 Вт (макс.) реальная мощность

Максимальная Выходная мощность = эффективность преобразования входного напряжения * 4A * эффективность преобразования

Эффективность преобразования: эффективность измеренного напряжения и тока, обычно используемых (далее, только для справки)

A = входное напряжение. B = входной ток. C = Выходное напряжение. D = выходной ток. E = эффективность преобразования

Рабочая температура: Промышленный класс (от-40 C до + 85 C) (температура окружающей среды превышает 40 градусов, более низкое энергопотребление, или для повышения отвода тепла)

Повышение температуры при полной нагрузке: 45 C

Рабочая частота: 400 кГц

Ток нагрузки: 5 в поворот 12 В 15 мА

Регулирование нагрузки: ± 0.5%

Регулирование напряжения: ± 0.5%

Скорость динамического отклика: 5% 200uS

Включить порт управления: Да, высокий 0,8 В-вин (ВКЛ), низкий 0-в (ВЫКЛ), по умолчанию высокий

Защита от короткого замыкания: нет (пожалуйста, установите предохранитель или вход цепи защиты)

Входная защита от обратной полярности: нет, пожалуйста, с нашей обратной защитой диодной платы или в серии ввода.

Установка: вы можете винт (крепежные отверстия 3 мм), 2 крепежных отверстия

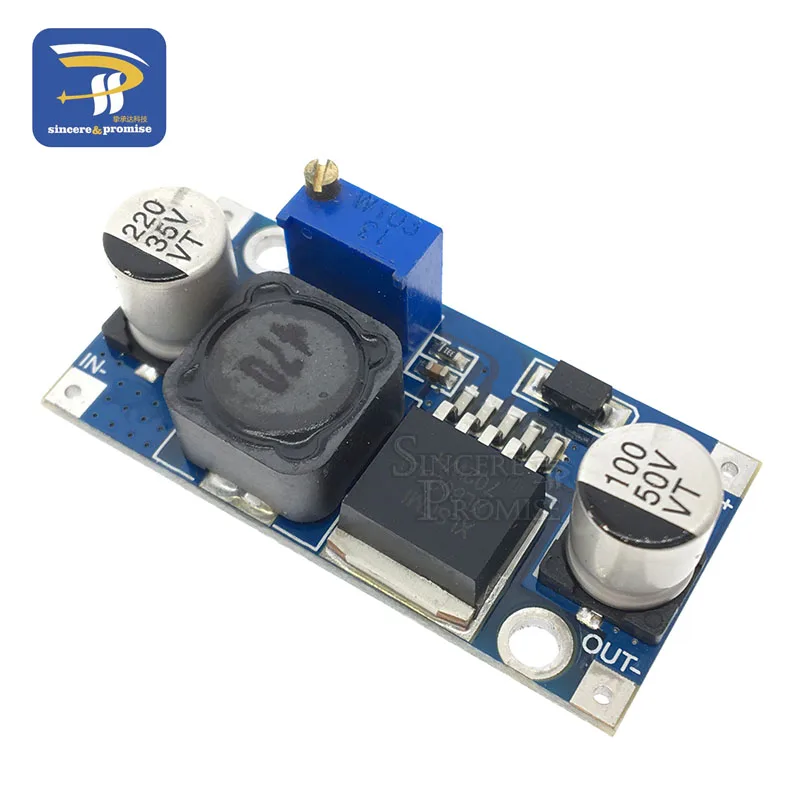

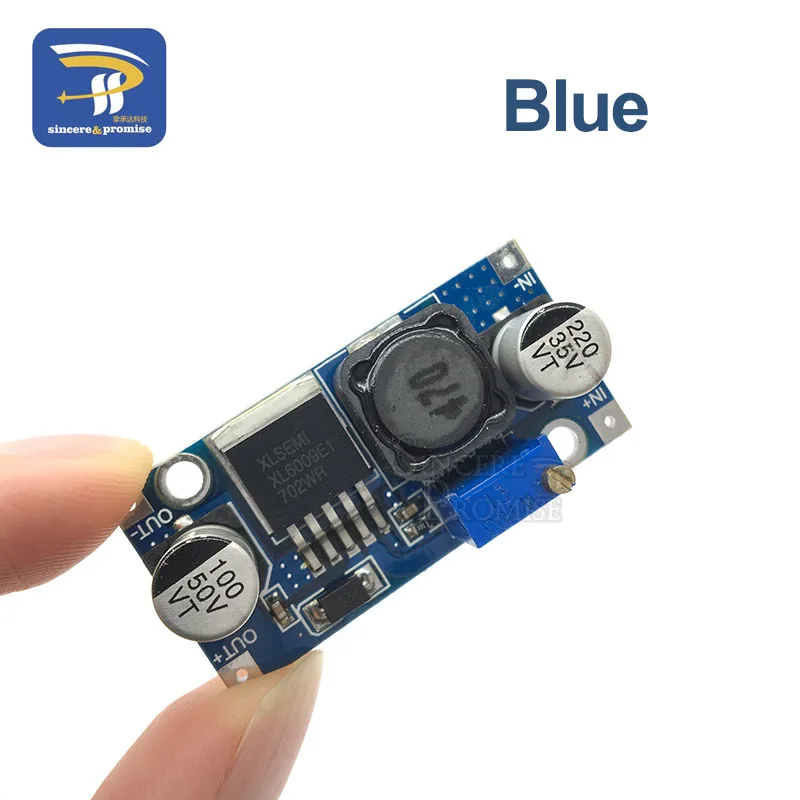

Синий Введение:

Напряжение автоматического запуска будет вытягиваться до 7 в меньше или меньше двигателя на высокой скорости, когда напряжение до 15 В или выше. Для электрической работы 12 В, этот Автоматический Бак-модуль позволяет решить эту проблему, независимо от входного напряжения 5 В или 12 В или 32 В, выход может быть стабилизирован на 12 В.

Широкое входное напряжение 5 V-32 V.

Широкий Выходное напряжение 1,25 V-35В (с Автоматический Бак, объем работ, какие-либо Напряжение материалы могут быть произвольно Регулируемый Напряжение Выход);

Встроенный-4 эффективные MOSFET переключатели обеспечивают эффективность до 94%; (LM2577 ток 3A)

Высокая частота переключения 400 кГц, Пульсация меньше и меньше. (Частота LM2577 всего 50 кГц)

Применение:

Автомобильный регулятор, солнечная фотоэлектрическая система, ветровая энергия и другие виды применения нестабильного напряжения.

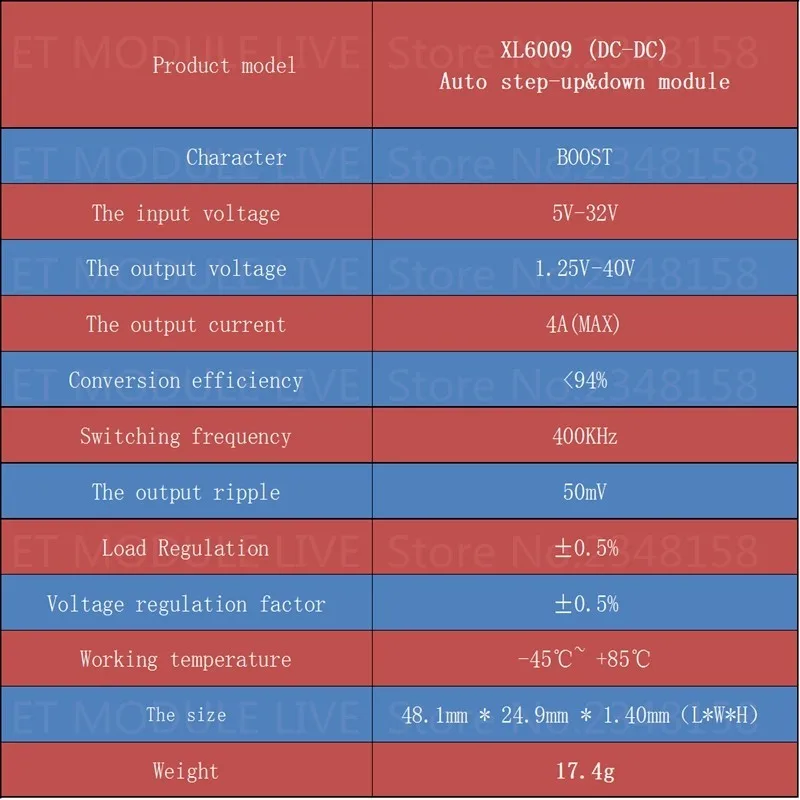

Технические параметры

Спецификация модели: Автоматический Бак модуля

Свойства модуля: неизолированный boost (BOOST)

Исправление: несинхронное выпрямление

Диапазон входного сигнала: 3,8-32 В

Диапазон выходного сигнала: 1,25-35 в

Входной ток: 3А (макс), без нагрузки 18ма (5 В вход, 8 в выход, без нагрузки менее 18ма. Чем выше напряжение, тем больше ток нагрузки.)

Эффективность преобразования: <94% (чем больше давление, тем ниже эффективность)
