Описание

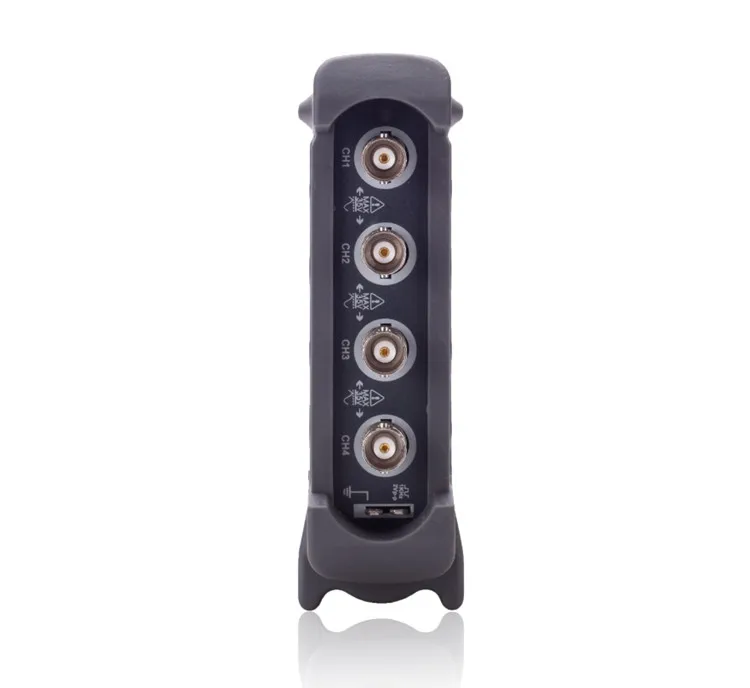

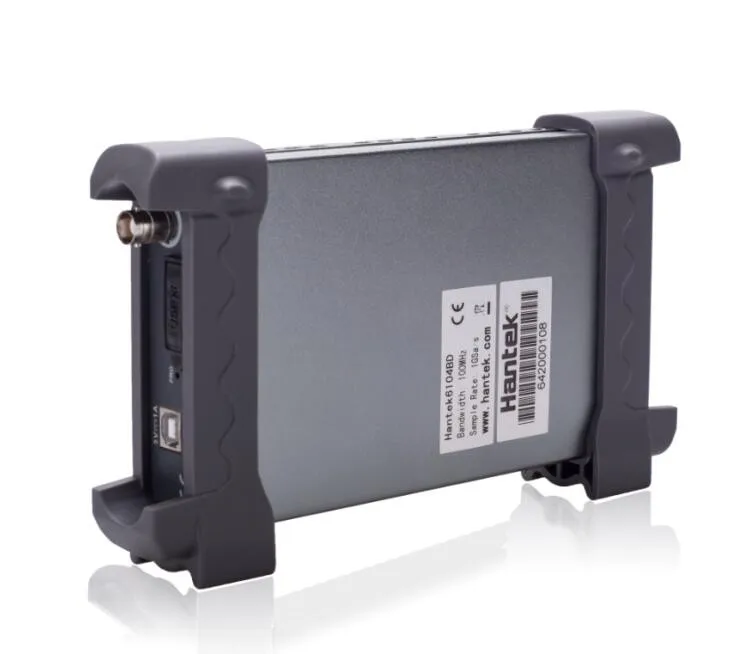

Цифровой Осциллограф портативный осциллографа Hantek 6204BD 200 МГц 4 Каналы Электрический Osciloscopio USB ПК диагностический инструмент с 1 канал 25 МГц генератор сигналов |
Особенности:
1. Соответствует или превышает производительность стендовых осциллографов,Четыре самостоятельных аналоговых канала, 1GSa/s высокоскоростной пробоотборник в реальном времени, 2 мВ-10 В/DIV Высокая Входная чувствительность, 200 МГц высокая полоса пропускания.
2. Передача/сбой тестирования, широкие функции триггера, динамическое отслеживание курсора запись и воспроизведение, и настольный осциллограф похож на интерфейс, удобный в использовании, экономически эффективным.
3. USB2.0 интерфейс, подключи и играй, Бесплатная внешнего источника питания.
4. отличный промышленный дизайн, компактный, легко носить с собой, а корпус изготовлен из анодированного алюминия iPad, не только красивый, но и улучшает твердость поверхности сплава, хорошую теплостойкость и стойкость к истиранию.
5. больше подходит для планшетных ПК, ноутбуков, обслуживания линейки продуктов, легко для бизнеса.
7.6.Software Поддержка: Windows10, Windows 8, Windows 7
8. Данные о волнах могут быть выходами времени и напряжения в формате EXCEL, BMP, JPG.
9. более 20 видов автоматических функций измерения, пройти/провал проверки, быть подходящим для инженерных применений.
10. средний сигнал, стойкость, интенсивность, инвертирование, сложение, вычитание, размножение, деление, X-Y дисплей.
11. Анализ спектра FFT.
12. компьютер может подключить много DSO, продлить канал легко.
13. USBXI стандарт резьбового соединения, легко вставить шасси USBXI, состоящий из комбинации инструментов.
14. вторичного развития библиотеки DLL, Labview \ VB VC \ QT разработчики предоставить образец
Характеристика:
Модель | Hantek6204BD |
Пропускная способность | 200 МГц |
Канал | 4 CH |
Частота дискретизации в реальном времени | 1GSa/s |
Объем памяти | 64 K |
Время baseprecision | ± 50ppm |
Временной диапазон развёртки | 2ns/div-1000s/div (1-2-4 последовательности) |
Вход сопротивление | 1mом 25pF |
Вход чувствительность | 2mV/div~10 V/div |
Вертикальный Разрешение | 8Bit |
Вертикальное смещение диапазон | 2 мВ ~ 10 В/div @ x1 зонд; 20 мВ ~ 100 в/div @ x10 зонд; 200 мВ ~ 1000 V/div @ x100 зонд; 2 V ~ 10000 V/div @ x1000 зонд |
DC усиления точность | ± 3% |
Пропускная способность | 20 МГц |
Режим запуска | Край, пульс, видео, альтернатива |
Источник запуска | CH1, CH2, CH3, CH4 |
Аналоговый сигнал процесса | +,-, X, ÷, FFT, Invert |
Курсоры измерения | Крест, Трассировка, горизонтальный, вертикальный |
Автоматическое измерение | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, Осеннее время, положительная ширина, отрицательная ширина, рабочий цикл |
Объем | 175*105 мм * 25 мм |
Вес | 0,9 кг |
Аксессуар | 2 пассивных зонда, 2 Зажим Аллигатор линий |
Посылка список:
1 x 6204bd usb осциллограф;
2 x щуп осциллографа;(Примечание: всего 2 шт. зонда в упаковке, если вы хотите купить больше, пожалуйста, свяжитесь с нами напрямую!)
2 x bnc-клип кабель;
1 xbnctobnc;
1 кабель usb;
1 х CD (драйвер/Руководство... Внутри)
Другое функция фото:
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
- Бренд
- Hantek
- Частота дискретизации в реальном времени
- 1GSa/S
- Размер дисплея
- Нет
- Ширина браслета
- 100-349 МГц
- Цифровых каналов
- 4
- Максимальная частота захвата осциллограммы
- 50,000 кол./сек
- Номер модели
- 6204BD
- Съемные элементы питания
- Нет
- Разрешение дисплея
- Другое
