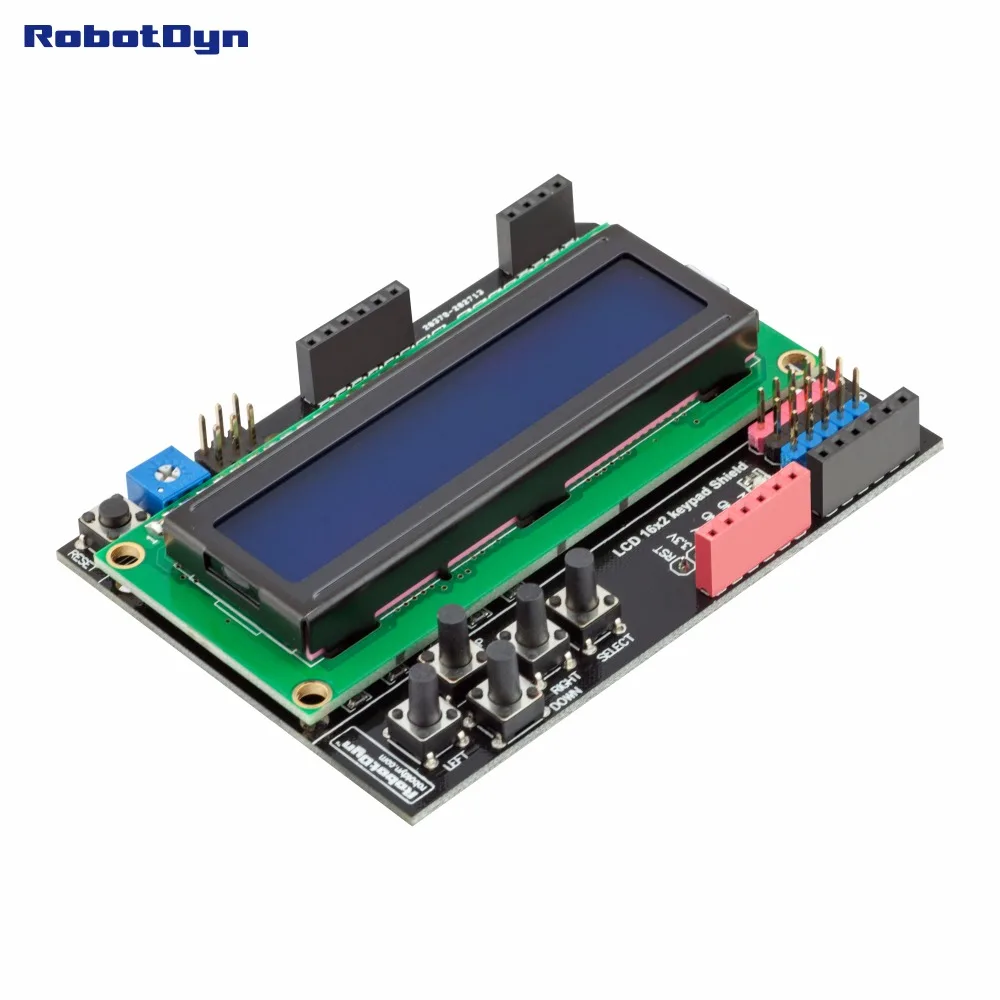

Русский(кириллица) ЖК-клавиатура щит, 1602 дисплей, для Arduino ЖК-экран синий экран

Описание

Описание:

ПолезныеЖК-дисплей дисплейДля Arduino с 16 символами и 2 линиями. Светодиодный фон дисплея соединен с потенциометром, регулирующим яркость и контрастность экрана. Вы можете управлять включением/выключением с помощью эскиза.

Дисплей имеетСинийЦвет.

ЖК-дисплей дисплейИспользуется стандартный драйвер HD44780-compatible. Arduino LiquidCrystal используется для программирования дисплея и может быть обнаружен в среде кодирования Arduino IDE. Вы можете использовать стандартные символы или сделать свои собственные персонажи.

ЖК-дисплей дисплейИспользует цифровые выходы Arduino: 4, 5, 6, 7, 8, 9.

Инициализация в эскизе выглядит как: LiquidCrystal lcd (8, 9, 4, 5, 6, 7);
* (RS-D8; включить-D9; LCD4-D4; LCD5-D5; LCD6-D6; LCD7-D7)
Под ЖК-дисплеем есть 5 навигационных кнопок: вверх, вниз, влево, вправо.
Вариант. Кнопки подключаются только с аналоговым входом A0, поэтому вы можете контролировать состояние кнопок, используя только один вход Arduino. Обратите внимание: мониторинг состояния недоступен при нажатии нескольких кнопок.
Shield включает блоки цифровых и аналоговых входов/выходов, а также имеет A1-A5 аналоговых входных блоков (5 В/GND/IN) для быстрого подключения к периферийной поверхности.
Щит работает с выходом Arduino 5 В.
