QIACHIP 3 шт 433 mhz РФ приемник супергетеродинного UHF ASK 433 Mhz дистанционного Управление модуль комплект Малый Размеры низкая Мощность для Arduino Uno

4.9 48 отзывов 110 заказов

121 руб.

Описание

Супергетеродинный433 мгц радиочастотный приемник модуль комплект маленький размер низкая Мощность для Беспроводной разъем питания дистанционный пульт светодиодный Электрический двери и т. д.

Посылка включает в себя:

Модуль приемника (RX500-4) * 3 шт.

Антенна * 3 шт

В посылка поставки не входит антенна.

Применение окружающей среды

Переключатель дистанционного управления, модуль приемника, мотоциклы, автомобильный anti-theft продукты, продукты безопасности дома, электрические двери жалюзи, двери, окна, пульт дистанционного управления розетка, дистанционный пульт светодиодный, дистанционного аудио, дистанционное управление электрические двери, двери гаража дистанционного управления, двери дистанционного управления выдвижные, ворота пульт дистанционного управления, двери лотка, Пульт дистанционного управления для открывания двери, двери, система управления устройства, удаленного регулирующая завеса, хозяина сигнала тревоги, сигнализация, дистанционное управление для мотоцикла пульт дистанционного управления электрических машин, дистанционный пульт MP3.

Описание продукта

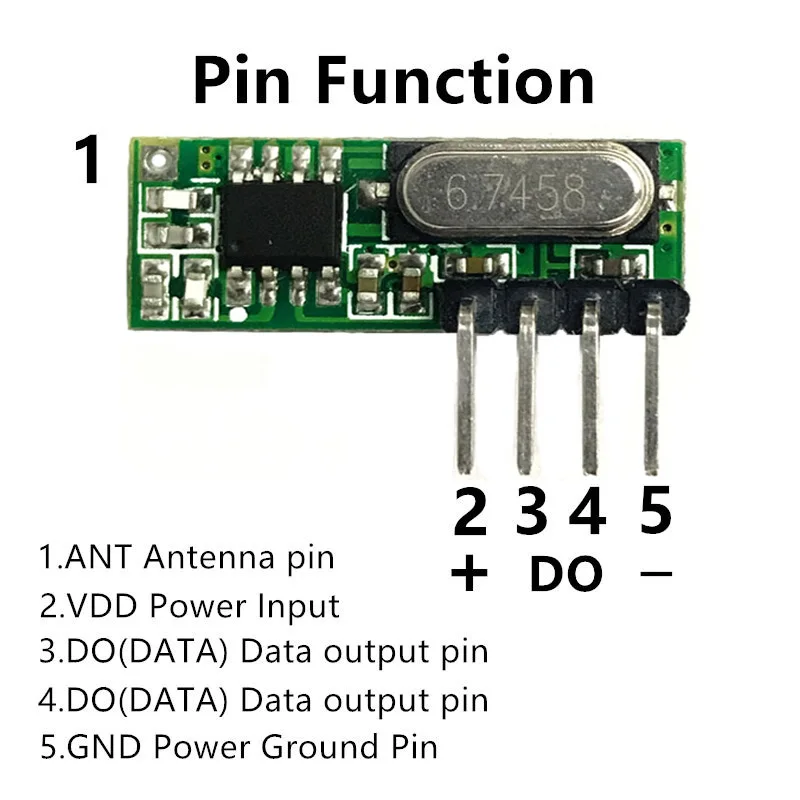

[Модуль приемника] Модель продукта: RX500-4

RX480-A4Супергетеродинный беспроводной приемникМодуль получает демодуляторы UHF ASK поддерживают модуляцию ASK и OOK. Модуль приемника обладает высокой чувствительностью (-107dBm),

Низкая мощность, наряду с высоким динамическим диапазоном (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный фронтальный усилитель с низким уровнем шума, миксеры, фильтры, схема Частотный синтезатор и т. д., может максимизировать оптимизацию сигнала.

Код Особенности

1. Поддержка модуляции ASK/OOK, чувствительности приемника-107dBm;

2. Рабочая частота: 433,92 МГц, полоса пропускания около ± 150 кГц;

3. сети Диапазон входного напряжения: 2,2 V-5 V;

Рабочий ток:Тип: 2,1ма (требование: VDD = 5 В); Тип: 2,1ма (требование: VDD = 3 В)

4. Ток покоя: 1uA

5. Низкое потребление энергии;

6. Хорошая селективность и ложное подавление радиации, и легко пройти международную сертификацию CE/Fcc;

7. Хорошее локальное подавление излучения осциллятора, несколько приемных модулей для работы с (т. Е., более чем с одним доходом) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема;

8. Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц;

9. Диапазон температур:-40-85°C

10. Сверхмаленький Размер 23,5 × 8,5 × 1 (мм) (может быть настроен по желанию заказчика)

11. Внешняя антенна: 32 см одножильный провод, попал в спираль

Аппликации

1. Беспроводной Выключатель питания, розетка, переключатель дистанционного управления, модуль приемника,

2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленная дверь открывалки, доводчики системы управления

3. Безопасность, системы наблюдения, товары для домашней безопасности, электрические двери, сигнализация, сигнализация

4. Номера управления жалюзи, двери, окна, розетка пульт дистанционного управления, пульт дистанционного управления светодиодный, пульт дистанционного аудио, дистанционное управление электрические двери, двери гаража дистанционного управления, пульт дистанционного управления выдвижной двери, удаленный прокатки ворота, раздвижные двери

5. Умный дом продукты, удаленный регулирующая завеса, удаленный MP3, аудио

QIACHIP 3 шт 433 mhz РФ приемник супергетеродинного UHF ASK 433 Mhz дистанционного Управление модуль комплект Малый Размеры низкая Мощность для Arduino Uno

Выбора антенны Описание

Общего применения режим

Для общего режима применения антенна может непосредственно принять общие спецификации с рынка;

Ниже приводится конкретная информация:

Ядро антенны диаметра проводника (включая антенну): 1,0 мм, (кроме антенны): 0,5 мм;

Длина провода сварного конца: 17,5 мм, длина провода антенного терминала: 9,5 мм;

Диаметр намотки антенны (включая антенну): 5 мм;

Количество оборотов намотки: 15 оборотов

Схематическое Рисунок:

Специальный расширенный режим

Общий режим приложения не может удовлетворить, если вам нужно более дальнее расстояние связи, поэтому специальный расширенный режим может получить более дальнее расстояние связи и конкретную информацию следующим образом:

433 МГц антенны

Ядро антенны диаметра проводника (включая антенну): 1,0 мм; (кроме антенны): 0,35 мм

Длина провода сварного конца: 12 мм

Диаметр обмотки антенны (за исключением обмотки антенны): 3,0 мм;

Количество оборотов намотки: 26 оборотов; длина намотки: 36 мм

Схематическое Рисунок:
