Описание

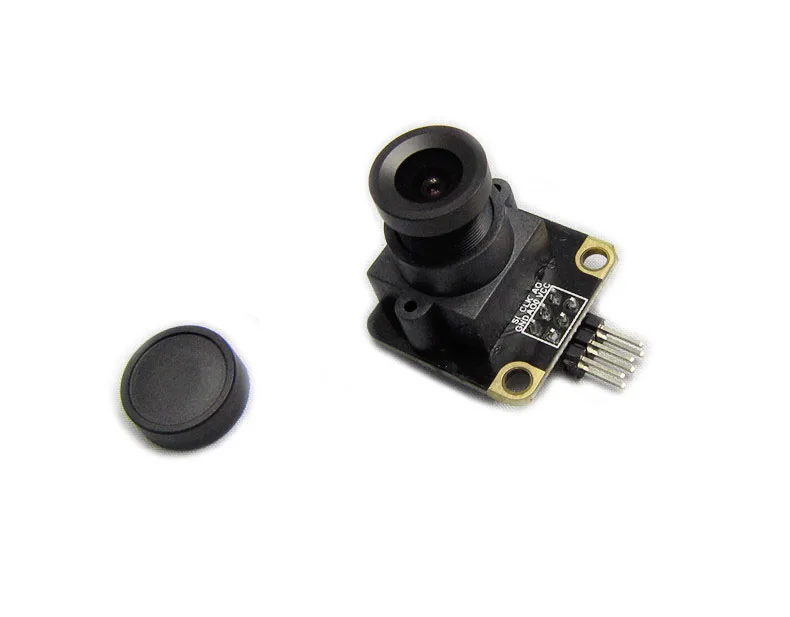

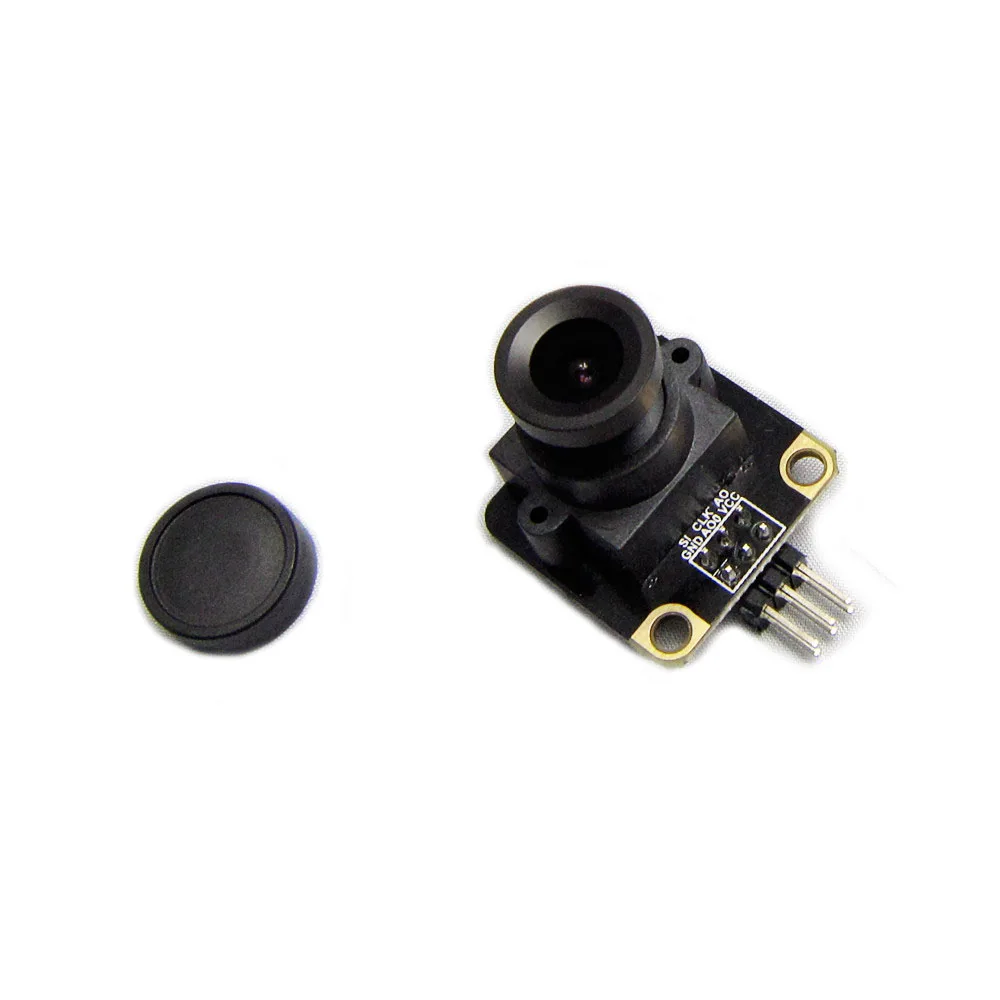

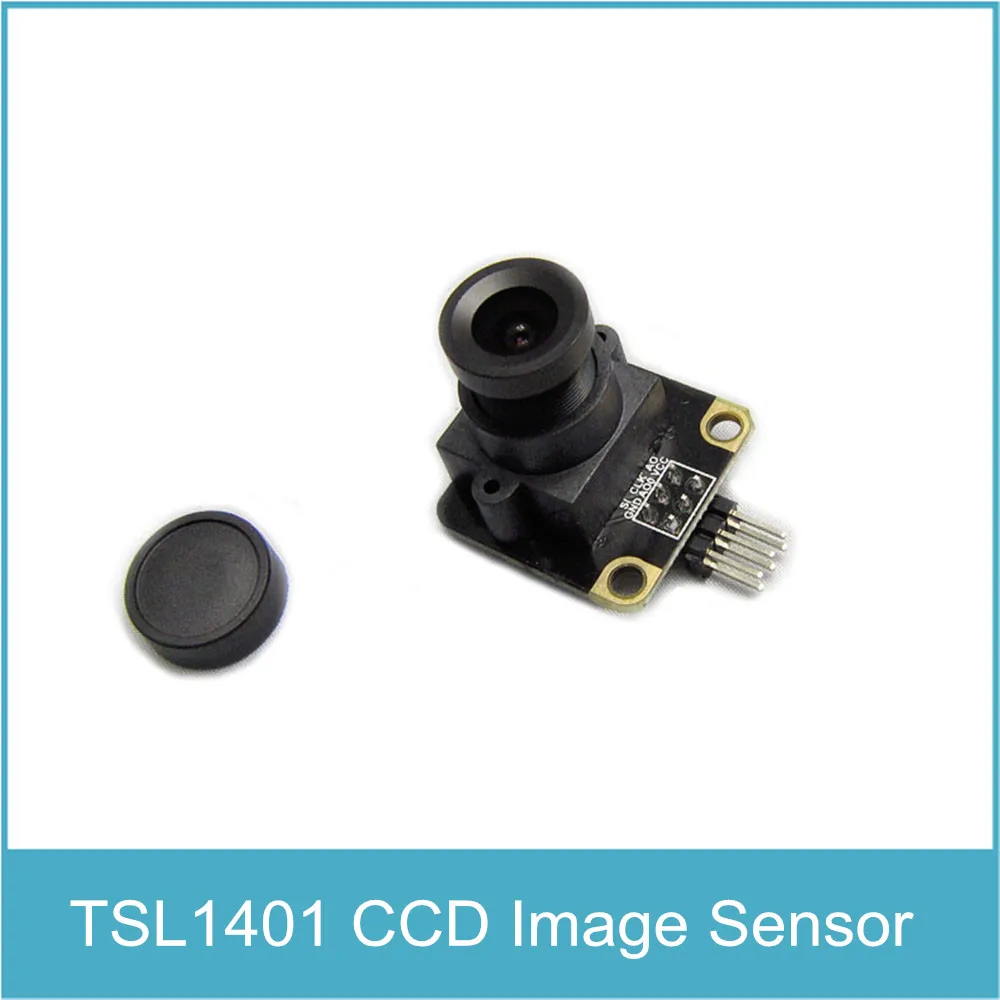

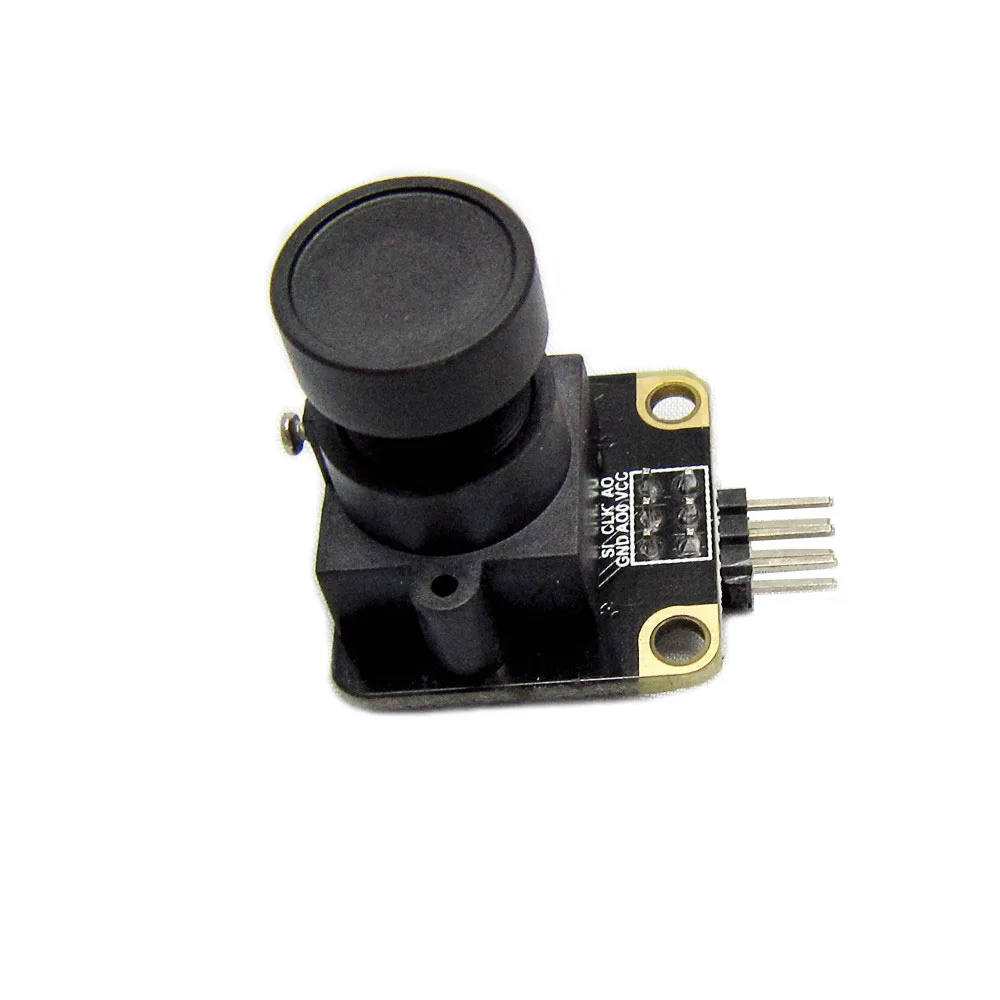

Линейный ПЗС модуль линейного массива TSL1401 модуль камеры
Характеристика:
TSL1401 Модуль линейный датчик CCD
Напряжение питания: 5 В
Выход: аналогового сигнала
Размер: 26 мм * 26 мм
Объектив: 90 градусов
Выходной сигнал может быть увеличен в 0-10 раз, более гибкий.
Интерфейс Описание:
1: SI. Порт ввода последовательных данных, порт ввода-вывода MCU.
2: CLK. Тактовый входной порт, контрольный пиксельный выход, максимум 8 МГц.
3: AO. Усиленный выходной сигнал, пиксельный серый выход.
4: GND. Источник питания отрицательный, Заземление
5: AOO. Оригинальный выходной сигнал, серый пиксель, подключение SCM AD.
6, защита от перегрузки: VCC. Питание 5 В.
Чертежи с точными размерами:
Схема:
Отгрузочная ведомость:
1 * TSL1401 CCD модульВ комплект входит:Антистатический пакет + пузырчатая пленка + прочная картонная коробка
Более FPGA платы:
Характеристики
- Состояние
- Новый
- Рабочая температура
- -20 ~ 50 degree
- Тип
- Логические ИС
- Напряжение электропитания
- 5V
- Применение
- Камера
- Номер модели
- TSL1401 CCD
