Описание
Особенности:
Перейдите по этой ссылке аппаратная версия V1.5 Wi-Fi

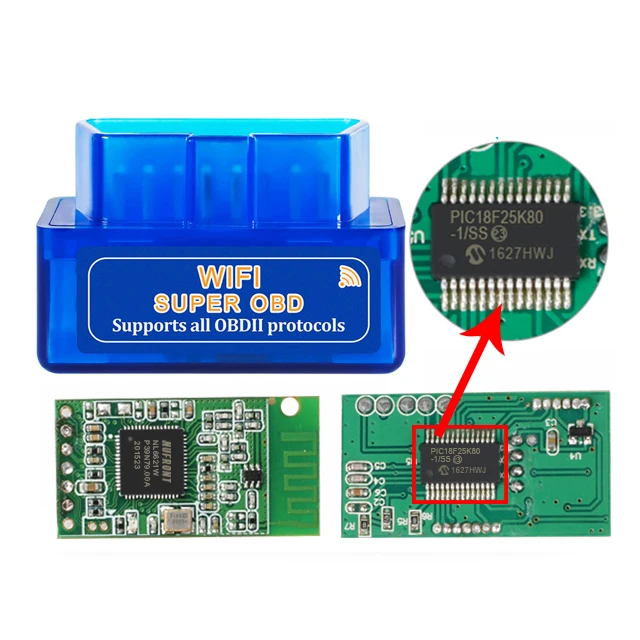

PIC18F25K80 чипы
1. Полностью совместим с ELM327 V1.4b.
2. Все ELM327 поддерживает программное обеспечение доступно для использования.
3. быстрее, чем ELM327 в четыре раза или более поздней версии. (ELM327 является RISC 8bit 44 МГц MCU, Икар-ARM 16bit MCU)
4. из-за диагностического программного обеспечения android становится тяжелее для запуска, предлагаем использовать на смартфоне с ЦП
800 МГц или выше, рекомендуется 1 ГГц.
5. Встроенный выключатель питания.
6. низкий режим ожидания энергопотребление режим сна.
7. Более низкое энергопотребление по сравнению с ELM327
8. Светодиодный индикатор находится на лицевой стороне в направлении пользователя для более легкой проверки состояния соединения.
9. Поддержка J1939 протокол более ELM327.
10. модуль WiFi 802,11 b/g или 802.11n.
Технические характеристики:
1. декодированный чип OBDII: ARM 16bit MCU
2. Прошивка: ELM327 Версия 1.4b Совместимость
3. декалькомания переводная скорость передачи данных: 4800/9600/10400/38400 (по умолчанию)/115200/500 K
4. Входной интерфейс: OBDII male 16pin
5. Выходной интерфейс: Wifi 802,11 b/g или 802.11n после 2013 Feb 01
6. Светодиодный индикатор: мощность (красный)/OBD (зеленый)/ссылка (синий) (ПК или смартфон)
7. Операционная Напряжение: 12 V от автомобиля OBD2 гнездо, в том числе более Напряжение/короткого замыкания
8. Номинальный ток холостого хода: 45 мА
9. диапазон связи: 500 м открытое поле
10. SSID: VGATE (отменен) или BUYOBD (ток)
11. Шифрование: открытый (VGATE) и WEP Общий/WEP128 (BUYOBD)
Применение:
1. Держите ключ автомобиля в выключенном положении
2. Подключите Vgate scantool к автомобильному гнезду OBDII.
OBD2 гнездо, как правило, ниже приводное колесо.
Vgate должен мигать все 3 светодиода и выключать снова.
Остается только красный светодиодный индикатор питания.
3. Автомобильный ключ.
4. Переключение ключа автомобиля на аксессуар на положение,
5. Включите WiFi PCtebook/smart phone.
Проверьте панель управления Windows> беспроводная сеть> Настройка> Расширенный> беспроводной режим> IEEE 802.11b/g/n.
Проверьте настройки android wifi, отключите имеющееся звено.
Проверьте сети iPhone Wi-Fi, отключите существующую ссылку.
6. Сканируйте Vgate устройство Wi-Fi с вашего рабочего стола/ноутбука ПК/КПК/телефона.
Найдите SSID "VGATE" или "BUYOBD".
Синий светодиодный индикатор Vgate должен быть на данный момент. В противном случае устройство не реагирует на сканирование.
7. Для Windows/Android,
Если SSID является "VGATE", это режим DHCP, не нужно настроить.
Если SSID является "BUYOBD", введите пароль 13 цифр, показанный на этикетке белый пластиковый контейнер.
IP: выберите «фиксированный» и введите «192.168.0.10»
Маска подсети: введите "255.255.255.0"
DNS: Не допускайте попадания воды без рисунка
Для iPhone/iPad:
Если SSID является "VGATE", это режим DHCP, не нужно настроить.
Если SSID является "BUYOBD", введите пароль 13 цифр, показанный на этикетке белый пластиковый контейнер.
IP: переход от «DHCP» к «фиксированному»!
IP: введите "192.168.0.11" или позже
Маска подсети: введите "255.255.255.0"
Локальный порт HTTP: Введите «35000»
8. Настройка приложения: Выберите Vgate устройство как киви Wi-Fi или ELM327.
Нажмите ссылку, приложение построит ссылку на Vgate.
Приложение может занять время для проверки транспортного средства менее чем за минуту или около того.
Приложение начинает отображать статические данные после распознавания протокола и имеет правильную таблицу соответствующего датчика.
Зеленый светодиодный индикатор Vgate должен мигать сейчас.
Чем быстрее скорость передачи данных, тем быстрее светодиодный зеленый мигает.
Выключите приложение, не Минимизируйте его», если приложение не может связать и не показывает данные. Начните еще одно приложение и повторите попытку.
Некоторые транспортные средства, возможно, должны включить ключ автомобиля в положение "ВКЛ/старт", чтобы активировать ЭБУ автомобиля.
Включите ключ автомобиля в положение «Вкл/старт» для чтения данных в реальном времени.
Связь протокол
OBDII 16-контактный DLC Разрешение:
1. n/a
2. Автобус + (SAE J1850 PWM, VPW)
3. n/a
4. Батарея-
5. Сигнал
6. CAN High (ISO 15765-4)
7. K линия (ISO 9141-2, SAE J2234)
8. n/a
9. n/a
10. Обмен данными по шине (SAE J1850 PWM, VPW)
11. N/a
12. N/a
13. N/a
14. CAN Low (ISO 15765-4)
15. Линия L (ISO 9141-2, ISO 14230-4)
16. Батарея +
Только контакты 2, 4, 5, 6, 7, 10, 14, 15, 16, указанные выше стандарты считывания данных.
Другие индивидуальные pin не поддерживаются.
Пожалуйста, подтвердите этикетку OBDII, расположенную под передним колпаком двигателя.
Поддержка по каналам OBDII/EOBD2 протоколов:
ISO 15765-4 (CAN-B 125 кбит/с, начат с 2003 в США)
ISO 15765-4 (CAN-C 500Kbs, 11bit ID, 29bit ID, стартовал с 2003 в США)
ISO 14230-4 (KWP2000)
ISO 9141-2 (5 aud init. 10,4 кaud, заменен на 14230-4 постепенно, остановлен в США в 2008 году)
SAE J1850 VPW (10,4 кбод, заменены 14230-4 постепенно остановлены в США в 2008)
SAE J1850 ШИМ (41,6 кбод, заменены 14230-4 постепенно остановлены в США в 2008)
SAE J1939 по линии передачи данных стандарт соединителя
Функция
1. Прочитайте более 3000 стендов производителей автомобилей DTC и частный DTC (диагностические коды неисправностей) и его
Определение.
2. Очистить DTC, выключить приборную панель MIL "Проверка двигателя" свет
3. Отображение данных датчика, включая:
И двигателя (об/мин)
Нагрузки
Хладагент Температура
Состояние топлива
Скорость транспортного средства
Давление впускного коллектора (MAF/карта)
Опережения
Всасываемого воздуха Температура
Скорость воздушного потока
Абсолютное Положение Дроссельной заслонки
Кислородный датчик напряжения/кратковременная топливная отделка
Топлива Давление
Программное обеспечение для Поддержка:
Драйвер: он не нужен.
1. приложений, обеспечивающих ELM327 чип:
ПК windows (поддерживает RS232/USB/bluetooth):
Auto Enginuity ScanTool 6,02 для ПК на английском/немецком/венгерском/испанском
Dashcommand по производительности ладони, Win 95/98/ME/2000/XP/Vista/7, Поддержка сенсорной панели.
Digimoto 5.01.22
Легкая OBDII 3.0.0
EVOSCAN для Mitsubishi 1994 ~ 2009, Mitsubishi EVOX 2008 ~ 2010, Subaru SSMII 1997 ~ 2007
FiatECUScan для Alfa/Fiat/Lancia, Win XP/Vista/7
Для G-M mode 22 сканирующий инструмент Терри
MoDiag профессиональный английский/немецкий/Венгерский/румынский, Win 2000/XP/Vista/7
MultiECUScan
OBD 2007 считыватель PID для ПК и карманного ПК по GLM
OBD регистратор Windows & Unix от Jonathan Senkerik
OBDScan для G-M для Ford Chrysler Mazda. Win 2000/XP/Vista/7
OBD-II ScanMaster 3,52 на английском/немецком/русском языке
OBD-II ScanMaster Pro
OBD2 Scantool Ивана andrewjeski
OBDII Для ELM322 от David Huffman
Obdwiz
PCMSCAN для Windows 95/98/ME/NT/2 K/XP/Vista/Win7
ProScan для Win 98/98SE/ME/2000/XP/Vista, NT4.0 SP6A.
PyOBD от Donour sizecore для MacOSX и Linux
RDDTC Простой сканер кодов ошибок от Pete Calinski
Реальное сканирование Brent Harris, простое чтение и сброс программного обеспечения для более старых ПК.
Скантест от Ivan Ganev aka a-ser для карманного ПК
ScanMaster-ELM 2,1, Win 98/ME/2000/XP/7, USB/Bluetooth/WLAN, OPEL 1996 ~ 2004, Alfa Romeo 1998 ~ 2001,
Fiat Bravo 1998 ~ 2002
Сканxl ELM (1996 ~ 2008 для Ford, Lincolin, Mercury)
ScanXL PRO, Win 95/98/ME/NT/2 K/XP/Vista/7
Touchscan для Win2000SP4, XP, SP2, Vista, 32/64, 7 32/64, serial/USB/Bluetooth/Wi-Fi/сенсорный экран/Защита от влаги, EOBD/JOBD,
? 90? PID, для Nissan
Vauxcheck от Gendan, Vauxhall/Opel 1997 ~ 2008 бензин/дизель (2004 ~ 2008 CAN bus), RENAULT VIVARO/Movano,
Vectra C Дизель 2002 ~ 2003
VitalScan 1,3 для Win, для телефонов с системой Win, Палм, Win смартфон
Wgiobdii
Wobd по таймер наблюдения
2. внутренняя сторона/Карманный ПК (поддерживает RS232/USB/bluetooth):
AutoEnginuity для Win PPC 2002/2003 v4.2, mobile 2003SE/2005 v4.4
AutoEnginuity для ладони 3,5 +
Evoscanppc для Mitsubishi 1994 ~ 2009/Subaru, Win CE 4,2/5,0/6,0, карманный ПК 2002/2003, для телефонов с системой Win 5/6/7
Датчик OBD для PalmOS & Pocket PC от Dana Peters
ScanMaster-PPC для карманных ПК, для телефонов с системой win
3. Nokia Symbian: (поддерживает bluetooth)
Автомобиль (Blackberry, LG, Nokia, Motorola, samsung, sony Ericsson)
OBDScope (Бесплатный пробный и платный EUR9.95)
Nokia N800 & N810 интернет планшет (поддерживает bluetooth)
Carman
4. Android: (поддерживает bluetooth)
Alobd сканер
DashCommand 2.9.1 по производительности Palmer
Крутящий момент от Ian Hawkins, Android 1,5/1,6/2,0/2,1
Voyagerdash по gtosoft
5. iOS: (поддерживает wifi)
DashCommand
Rev2 lite
Novascan
Посылка включает в себя:

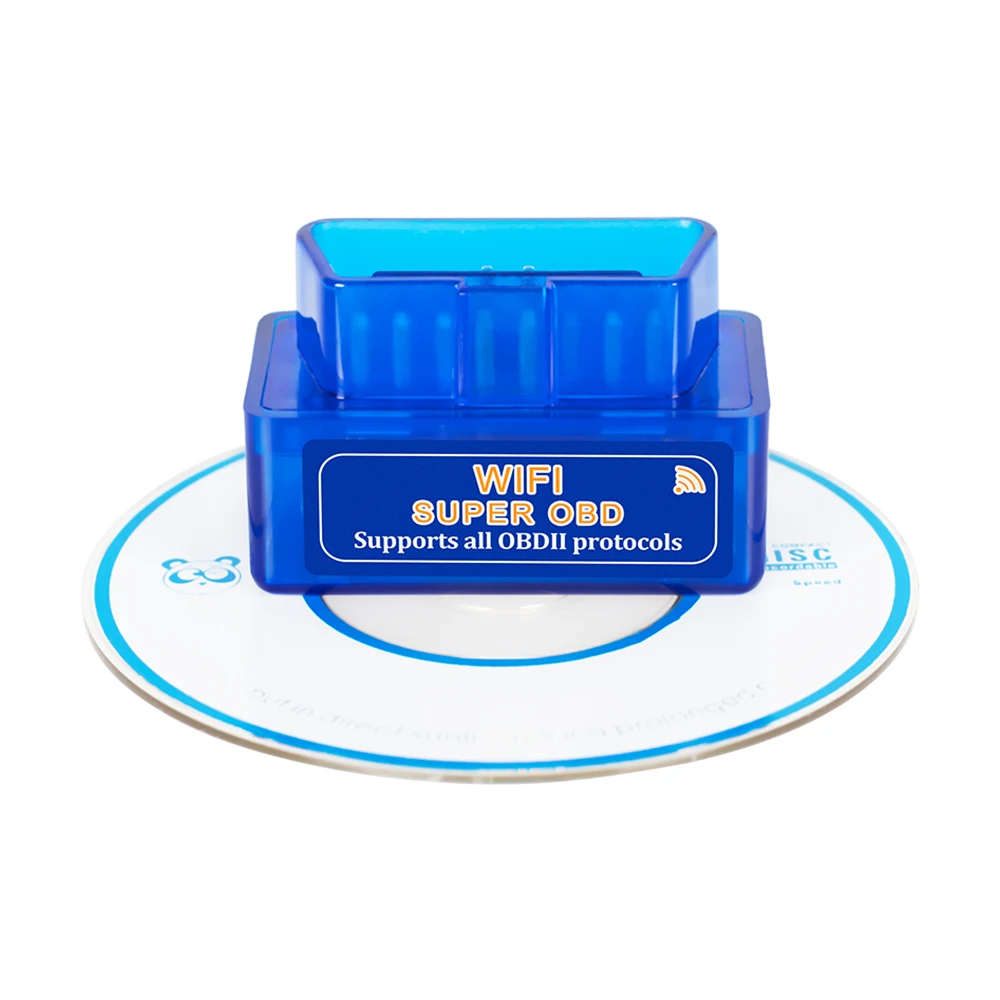

1 x WI-FI ELM327 для IOS и Android автомобильный сканер
1 х компакт-диск с драйверами
Каждый продукт будет Протестировано перед отправкой к вам, чтобы убедиться, что он работает превосходно!
Характеристики
- Бренд
- MR CARTOOL
- Версия аппаратного обеспечения
- V1.5 Wifi With PIC18F25K80 Chips
- Актуализация программного обеспечения
- Да
- Язык
- Польский / Немецкий / Итальянский / Датский / Чешский / Венгерский / Испанский / Турецкий / French / Английский
- Особые характеристики
- Wifi
- Тип товара
- Читатели Кода & инструменты развертки
- Версии программного обеспечения
- WIFI
- Version
- Hareware V1.5 Wifi With PIC18F25K80 Chips
- Delivery Detail
- 3 working days
- Payment Terms
- T/T,Western Union,MoneyGram
- warranty
- 3 years warranty
- Car Maker001
- Audi, Australia Ford, Benz, BMW, Brilliance, Demo, Fiat, Ford, GM
- Car Maker002
- Chevrolet, Chevy, Chrysler, Citroen, Dacia, Dadi, Daewoo, Daihatsu
- Car Maker003
- GM, Holden, Honda, Hyundai, Isuzu, Jaguar, Kia, Lancia, Land Rover
- Car Maker004
- Kia, Lancia, Land Rover, Mahindra, Maruti, Mazda, Mitsubish, Nissan
- Car Maker005
- Opel, Peugeot, Porsche, Renault, Romeo, Rover, Saab, Seat, Skoda
- Car Maker006
- Smart, Subaru, Suzuki, Tata, Toyota, Volvo, VW, Yamaha
