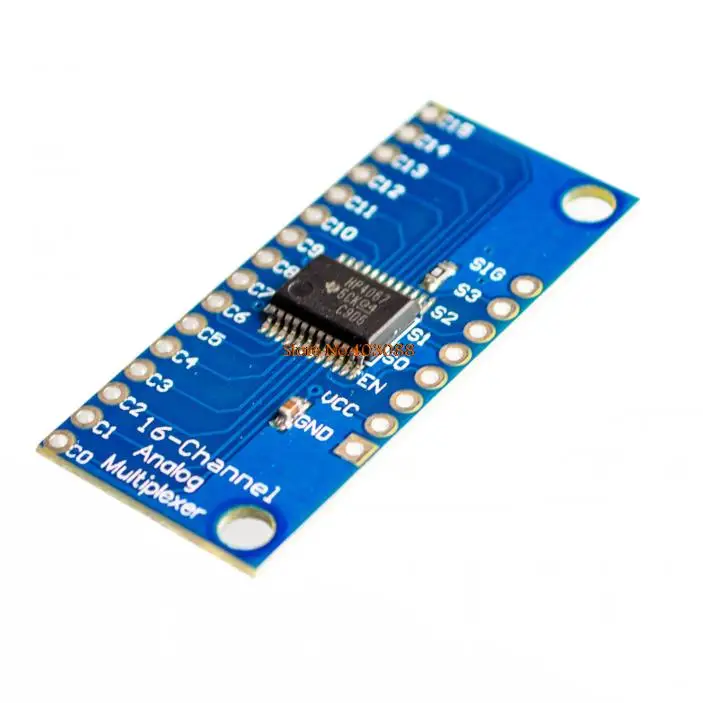

CD74HC4067 16-канальный цифровой оптический мультиплексор коммутационная плата модуль для

Описание

Это a коммутационная плата за очень удобный 16-канальный цифровой оптический мультиплексор/демультиплексор CD74HC4067.

Этот чип как поворотный переключатель-он внутри направляет Общий контакт

(COM в схеме SIG на плате) к одному из 16-канальный видеорегистратор шпильки (chanxx).

Работает как с цифровыми, так и с аналоговыми сигналами (напряжение не может быть выше VCC),

И соединения работают в любом направлении.

Для управления им Подключите 4 цифровых выхода к адресу чипа выберите контакты (S0-S3),

И отправьте ему бинарный адрес нужного вам канала (см. Таблицу данных для получения подробной информации).

Это позволяет подключать до 16 датчиков к вашей системе, используя только 5 контактов!

Так как mux/demux также работает с цифровыми сигналами,

Вы можете использовать его для передачи последовательных данных ttl-уровня к или от нескольких устройств.

Например, вы можете использовать его для подключения контактов TX 16 устройств к одному контакту RX на вашем микроконтроллере.

Затем вы можете выбрать любое из этих 16 устройств для прослушивания.

Если вы хотите двустороннюю связь, вы можете добавить другую доску для трассировки

Линия TX вашего микроконтроллера до 16 линий RX устройства.

Используя несколько досок, вы можете создать одинаковые схемы для iec, SPI и т. Д.
Внутренние переключатели двунаправленны, поддерживают напряжение между заземлением и VCC,

Имеют низкое сопротивление на и Низкое выключение утечки, а также для предотвращения перекрестных помех, выполните прерывание, прежде чем сделать переключение.

Плата также вырывает включенный штырь чипа, который при движении высоко,

Полностью отсоединит Общий контакт (все выключается).
