10 шт./лот CD74HC4067 16-канальный цифровой мультиплексер коммутационная плата модуль для

Описание

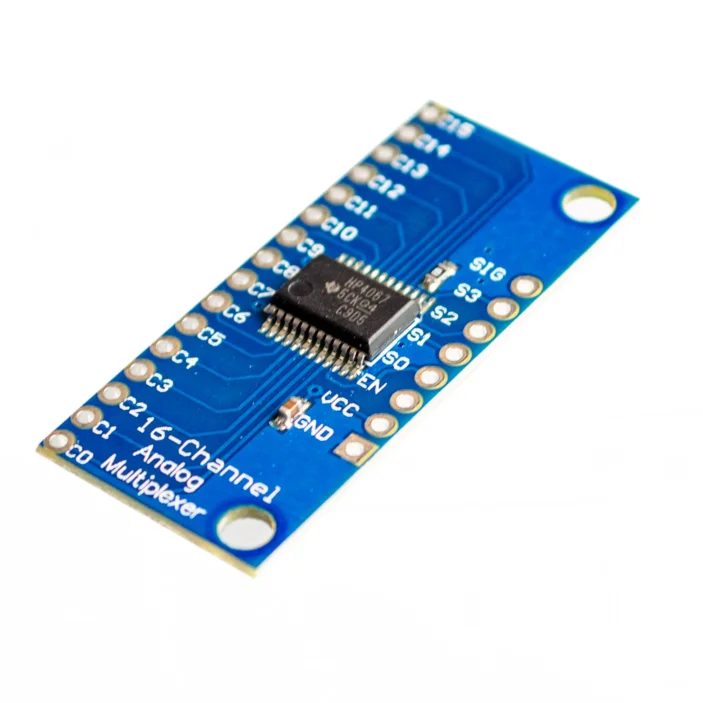

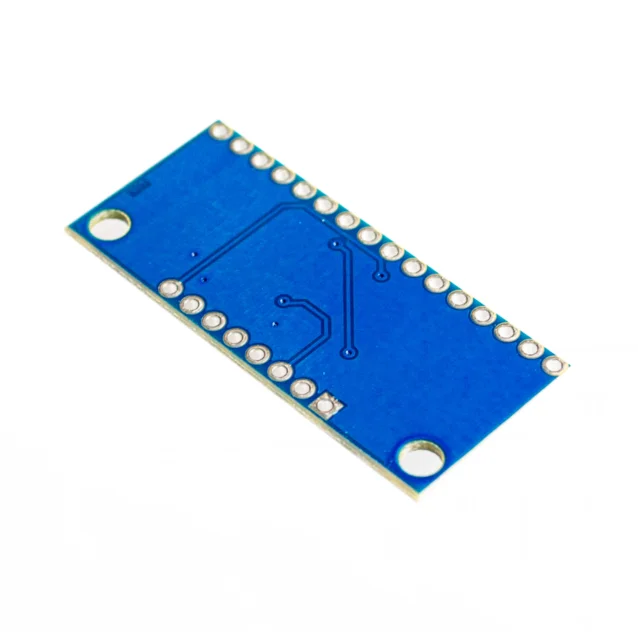

Это a коммутационная плата за очень удобный 16-канальный аналоговый/цифровой мультиплексер/демультиплексор CD74HC4067.

Этот чип походит на поворотный переключатель-он перемещает Общий контакт

(COM в схеме, SIG на плате) к одному из 16 штифтов канала (CHANxx).

Работает как с цифровыми, так и с аналоговыми сигналами (напряжение не может быть выше VCC),

И функции соединения в любом направлении.

Чтобы управлять им, Подключите 4 цифровых выхода к адресу чипа, выберите контакты (S0-S3),

И отправьте его бинарный адрес нужного вам канала (см. Таблицу данных для получения подробной информации).

Это позволяет подключать до 16 датчиков к вашей системе, используя только 5 контактов!

Так как mux/demux также работает с цифровыми сигналами,

Вы можете использовать его для труб последовательных данных ttl-уровня или от нескольких устройств.

Например, вы можете использовать его для подключения контактов TX 16 устройств к одному контакту RX на микроконтроллере.

Затем вы можете выбрать любой из этих 16 устройств для прослушивания.

Если вы хотите два-способ связи, вы можете добавить другую доску для трассы

Линия TX микроконтроллера до 16 линий RX устройства.

Используя несколько плат, вы можете создать аналогичные схемы для 2c, SPI и т. Д.
Внутренние переключатели являются двунаправленными, поддерживают напряжение между заземлением и VCC,

Имеют низкое сопротивление и низкую утечку, а также для предотвращения перекрещивания, выполните разрыв перед переключением.

Плата также разбивает пин-код чипа, который при высокой скорости,

Полностью отсоединит Общий контакт (все выключены).
