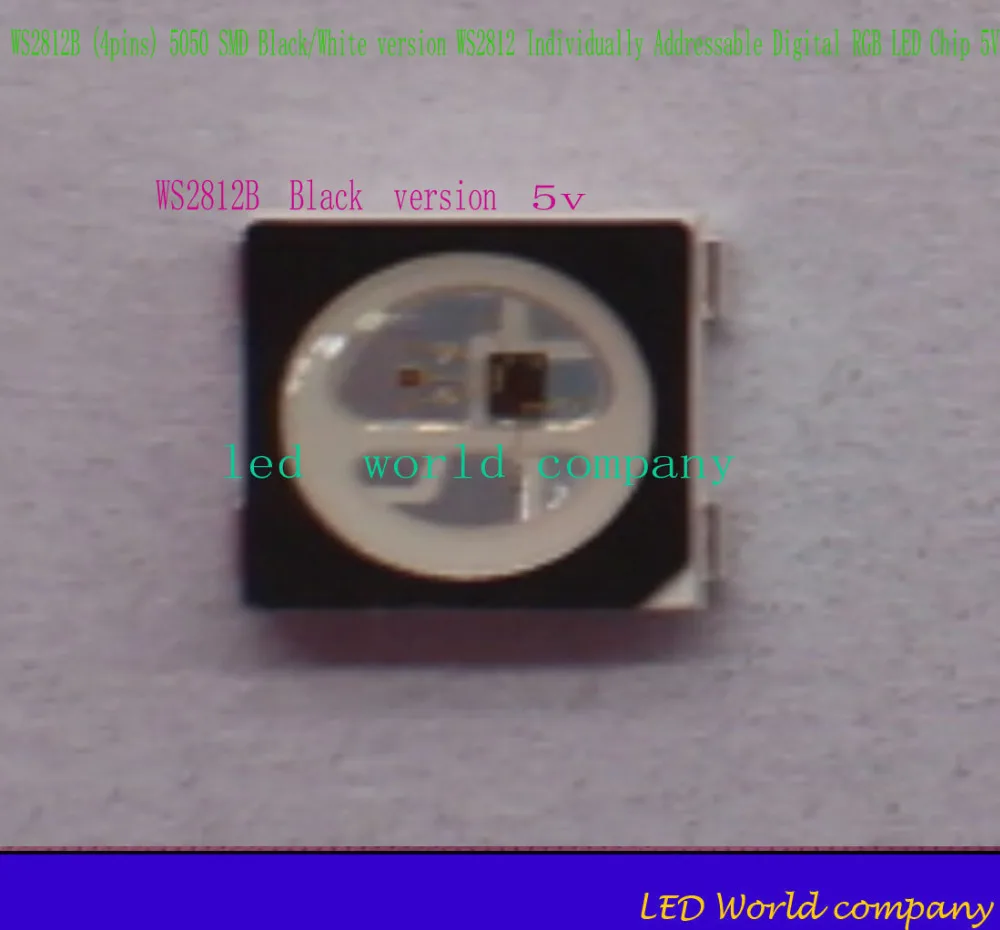

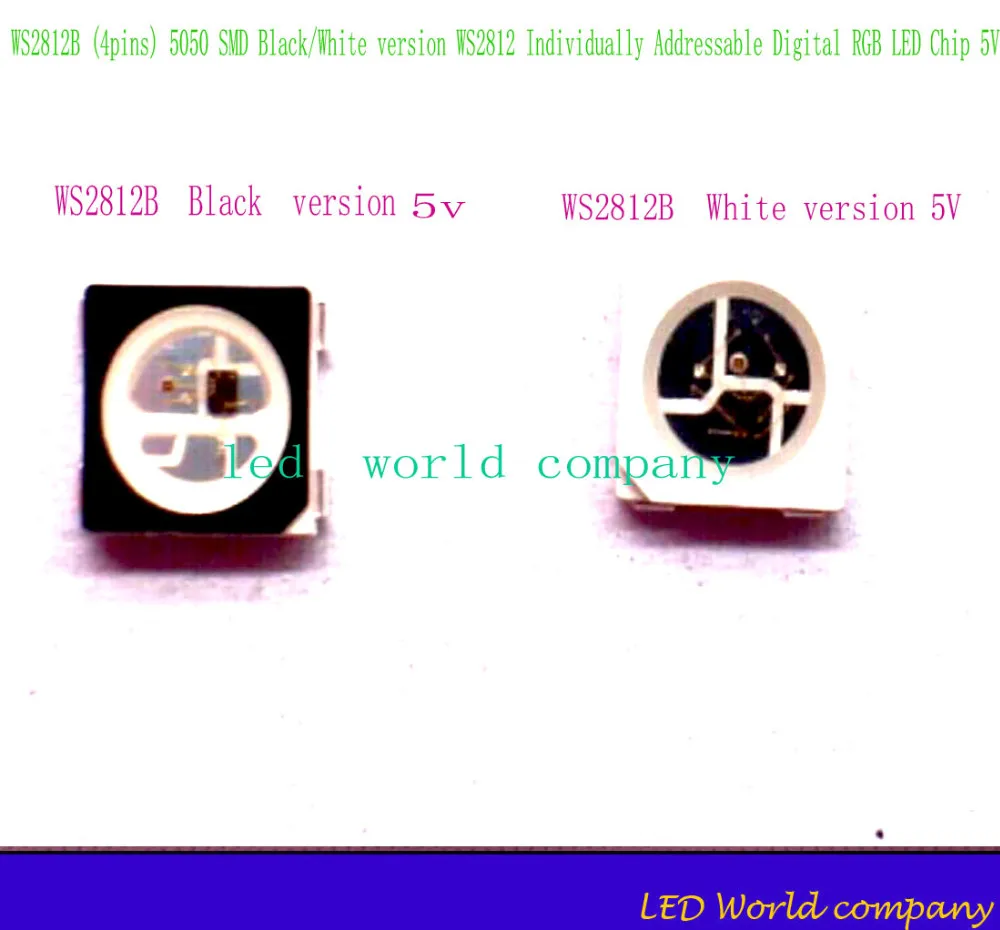

10 шт. WS2812B(4 pin) 5050 SMD черный/белый вариант WS2812 индивидуально адресуемых цифровой RGB светодио дный чип 5 В

Описание

Пункт специфика

Тип изделия: полосы Производитель:СИНОН Светодио дный чип-бренд: Epistar Средний срок службы (ч): 50000 Сертификация: CCC, CE, RoHS Светодио дный модель микросхемы: SMD5050 Источники питания: DC Тип газа: SMD Номер модели: WS2812B светодиоды Напряжение: 5 В

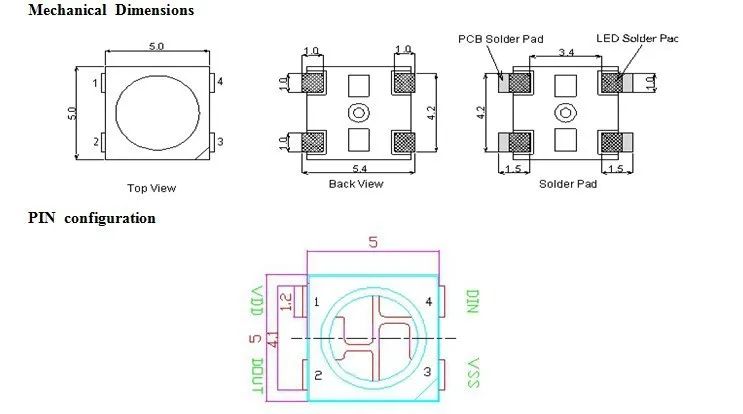

PIN функции

Нет.	Символ	Функция Описание
1	5 В	Мощность питания светодио дный
2	Dout	Управление выходной сигнал данных
3	Gnd	Дорожный
4	Din	Управление сигнал данных inpu

Абсолютные максимальные

Prameter	Символ	Рейтинги	Блок
Мощность напряжение питания	VDD	+ 3,5 ~ + 5,3	V
Вход напряжения	VЯ	-0,5 ~ VDD + 0,5	V
Управление температура перехода	Topt	-25 ~ + 80
Диапазон температуры хранения	Tstg	-40 ~ + 105

Электрические характеристики(TA=-20 ~ + 70, вDD= 4,5 ~ 5,5 В, VSS= 0 В, если не указано иное)

Prameter	Smybol	Условия	Мин	Т	Макс	Блок
Вход ток	ЯЯ	VЯ= VDD/VSS	-	-	± 1	МкА
Вход уровень напряжения	VIH	DВ, Набор	0,7 ВDD	-	-	V
	VIL	DВ, Набор	-	-	0,3 ВDD	V
Гистерезис напряжения	VH	DВ, Набор	-	0,35	-	V

Переключение характеристики(TA=-20 ~ + 70, вDD= 4,5 ~ 5,5 В, VSS= 0 В, если не указано иное)

Prameter	Символ	Условие	Мин	Т	Макс	Блок
Время задержки передачи	TПожалуйста	CL = 15pF, DIN & rarr; DOUT, RL = 10kом	-	-	300	НС
Время спада	TTHZ	CL = 300pF, OUTR/OUTG/OUTB	-	-	120	МКС
Вход capcity	CЯ	-	-	-	15	PF

RGB IC характерный параметр

С выделением цвет	Модель	Длина волны (nm)	Сила света (мкд)	Напряжение (V)
Красный	13 CBAUP	620-625	390-420	2,0-2,2
Зеленый	13 CGAUP	522-525	660-720	3,0-3,4
Синий	10R1MUX	465-467	180-200	3,0-3,4

Передачи данныхВремя(TH + TL=1,25; s±600ns)

T0H	0 код, высокое напряжение времени	0.4us	± 150ns
T1H	1 код, высокое напряжение времени	0.8us	± 150ns
T0L	0 код, низкое напряжение	0.85us	± 150ns
T1L	1 код, низкое напряжение	0.45us	± 150ns
RES	Низкое время напряжение	Выше 50 & micro; s

I. Особенности и выгоды

L Интеллектуальная защита от обратного подключения, питание-обратная связь не повреждает IC.

L система управления и светодио дный разделяют единственный источник питания.

Система управления l и RGB-чип интегрируются в посылка из 5050 компонентов, формируют полное управление pixel point.

L встроенный переключатель изменения сигнала, после того, как волна переформировалась к следующему водителю, обеспечить волнообразные искажения не накапливаются.

L Встроенный Электрический Сброс цепи и мощности утерян Сброс цепи.

L каждый пиксель трех основных цветов может достичь 256 дисплея яркости, завершена 16777216 цветная полноцветная индикация, а частота сканирования-не менее 400 Hz/s.

L Каскадный порт передачи сигнала по одной линии.

L любые две точки расстояния более 5 м передача сигнала без какого-либо увеличения цепи.

L, когда частота обновления составляет 30fps, Каскадный номер не меньше than1024 очков.

L посылаю данные со скоростью 800кбит/с.

L Цвет света был очень последовательным, экономичным.

II. аппликации

L полноцветный модуль, полный цвет мягких огней лампы.

L светодио дный декоративное освещение, закрытый/открытый светодио дный-видео нерегулярный экран.

III. Общее описание

WS2812B является интеллектуальным управлением светодио дный ным источником света, который интегрирован в посылка управления и RGB-чип из 5050 деталей. В него встроена интеллектуальная система передачи данных цифрового порта и формирование сигнала усиления. Также включают в себя прецизионный внутренний осциллятор и программируемое 12 В программируемое постоянное устройство управления curre-nt, эффективно обеспечить, чтобы пиксель точечный Световой Цвет высоты согласовывался.

Протокол передачи данных использует единый режим связи NZR. После сброса мощности пикселей, порт DIN получает данные от контроллера, первый пиксель собирает первоначальные 24битные данные, затем отправляемые на внутреннюю защелку данных, другие данные, которые изменяются с помощью переформирования внутреннего сигнала усиления канала, отправленного на следующий каскад пиксель через сделать порт. После передачи для каждого пикселей сигнал уменьшит 24бит. Пиксель принимает авто resha-ping технология передачи, благодаря тому, что номер pixel cascade не ограничен, передача сигнала, только зависит от скорости передачи сигнала.

Светодио дный с низким качеством вождения, охраны окружающей среды и энергосбережения, высокой яркости, угол рассеяния большой, хорошая консистенция, низкая мощность, долгая жизнь и другие преимущества. Чип управления, интегрированный в светодио дный выше, становится более простым замыканием, небольшим объемом, удобной установкой.

Посылка включает:

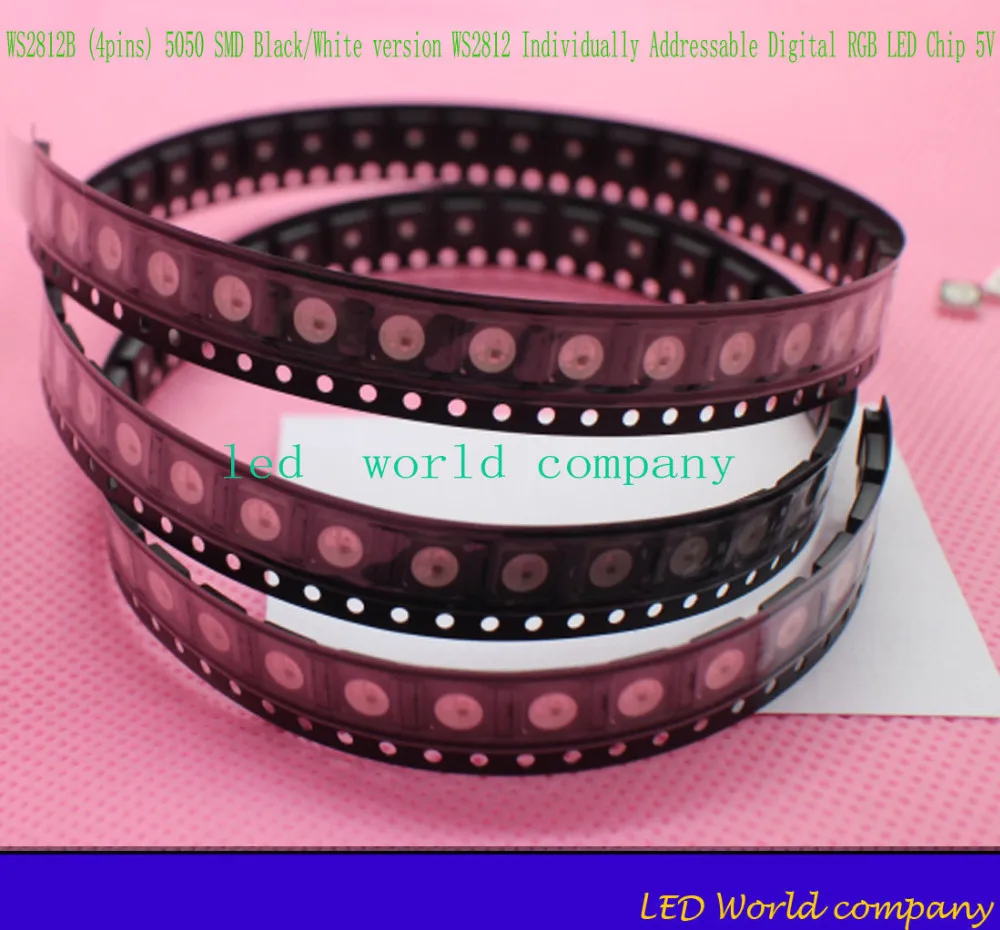

10 шт. WS2812B светодиоды
