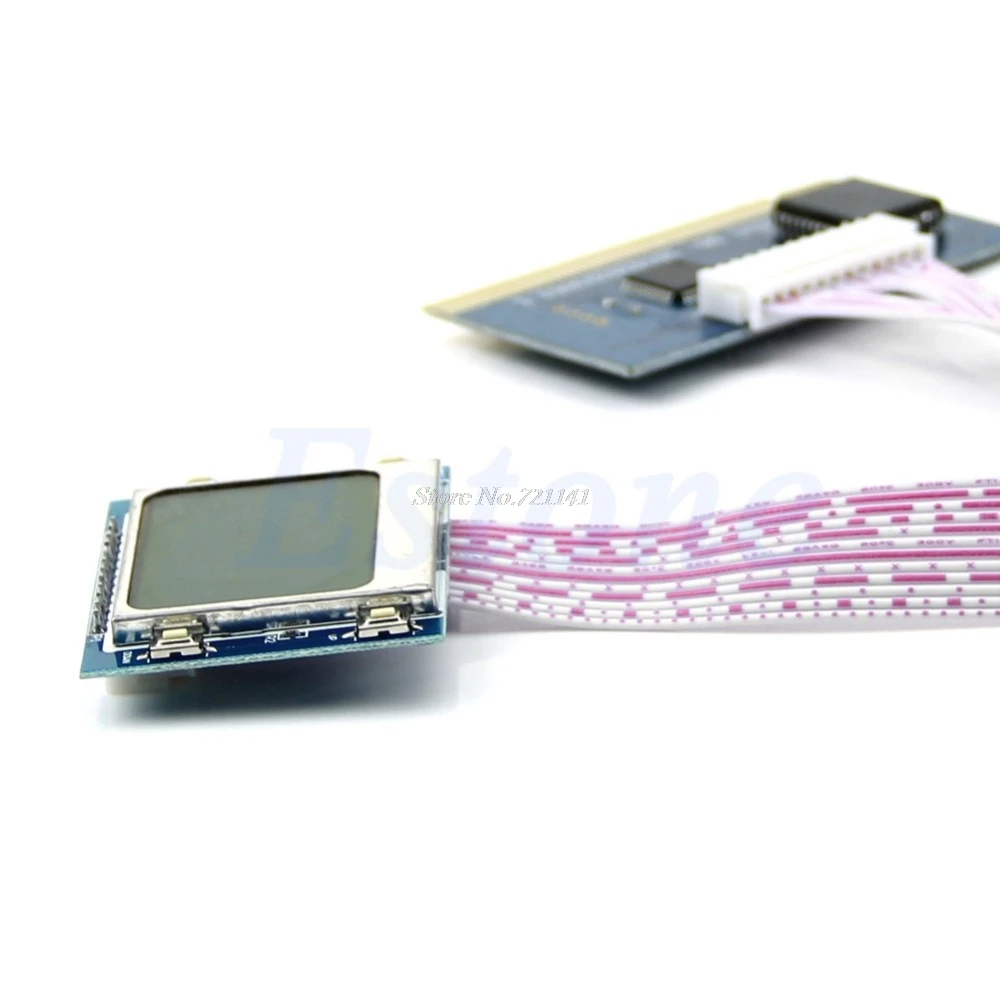

1 шт. PCI ЖК диагностический пост отладочная Тестовая карта для настольной материнской платы PTI9

Описание

Особенности:
ПК ЖК-дисплей Тестовая карта профессиональная версия PTi9-это инструмент для ремонта компьютеров, разработанных Waychan технологий. Профессиональная версия имеет все преимущества точного PTI6, при этом она имеет улучшенный Чип решение, адаптация трехуровневая меню, добавив, сотни диагностических кодов (от авторитетного учреждения). PTI8 может предложить мониторинг напряжения в режиме реального времени, а также профессиональную функцию, например, ключевой мониторинг сигнала. С уникальным MutiPost технологии, PCi8 имеет возможность контролировать большинство постинтерфейсов большинства цифровой обработки сигналов, и он совместим с большинством популярных основная плата s.
PTI9 полностью совместим с PCI всех видов основная плата, он имеет тестируется с многих популярных основная плата s (в том числе фирменные ПК и клудж ПК) которая включает в себя основные продукты, такие как INTEL и AMD (lenovo, Asus, DELL, Toshiba, hp и т. д.). Кроме того, он прошел захват для тестирования системной платы с INTEL 815 INTEL 845 INTEL 865 INTEL 915 INTEL 945 INTEL 965, ATI SB600, ATI Xpress 200, ATI Xpress 1100, и AMD 480X чипсет. Функция:

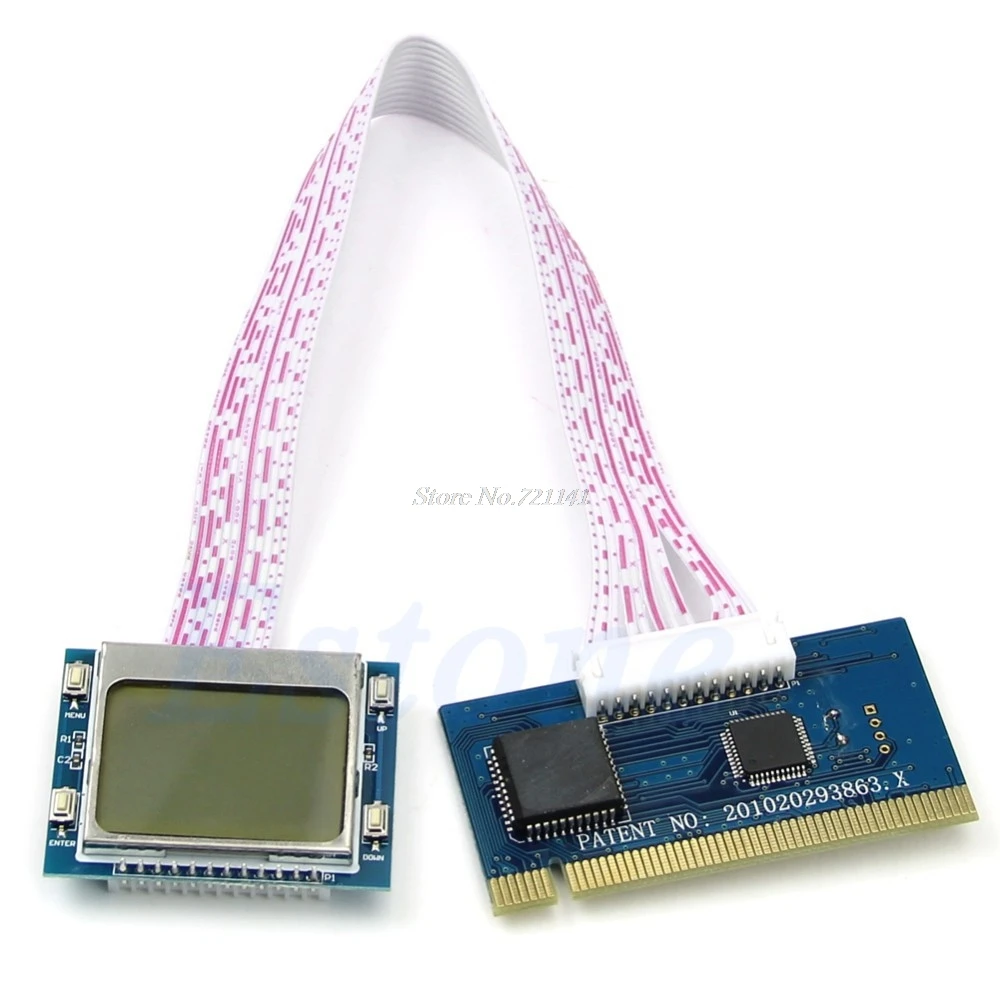

Внешний вид PTI9 показан на четыре ключевых элемента заключаются в следующем: меню, вверх, вниз. Прежде чем войти в меню, клавиша меню функции как клавиша меню, в то время как он используется в качестве клавиша "назад" после входа в меню; входной ключ для ввода следующего меню или выбрать несколько функций; вверх-Это страница для ключей, а также может быть использован для проверки предыдущего диагностического кода; DOWN-ключ страницы, а также может быть использован для того, чтобы проверить на следующий диагностического кода.
Шесть светодиодный свет 3,3 V, CLK, сброс, рамка, IRDY, SYSCLK. 3,3 V Индикатор питания Светильник для PCI слот положительный 3,3 V напряжения; CLK настало время индикатор выхода светильник PCI слот, и он показывает микро светильник при нормальном состоянии; сброс-Сброс индикатор светильник PCI слот, и он светит во время сброса; рамка кадра индикатор светильник PCI слот; IRDY является IRDY индикатор светильник для PCI слот; SYSCLK Система Индикатор светильник этого Профессиональное исполнение, и он светит в нормальном состоянии.
Один диагностического кода может относиться к различным неисправности для разных BIOS. Эта материнская плата ЖК-дисплей открытка профессиональная версия вы найдете все, что вы диагностического кода AMI WIN версии BIOS, и все коды награда 6,0 версия, и все коды Феникс 6,0, к тому же, это профессиональная версия файла сотни диагностических кодов неисправностей. Пользователь должен выбрать правильный тип в соответствии с соответствующими BIOS. Есть 'BIOS варианты в главном меню после нажатия кнопки, там будет выбор AMI, премия, Феникс, выберите правильный тип BIOS, и на экране будет свидетельствует о том, что BIOS была выбрана. Выбор BIOS будут сохранены при отключении электричества.
Это профессиональная версия может проверить правильность PCI ключ сигнала. Есть 'basic выбор» в главном меню, выберите 'signal проверку, значит, пользователь может проверить правильность три сигнала: RST, IRDY, рамку.
В режиме реального времени, функция мониторинга напряжения делает сидение возможное, чтобы иметь полное представление о том, как каждая группа основных источника питания. Есть 'voltage monitoring' вариант на главном меню, мониторинг в режиме реального времени результаты 3,3 В, 5 В, 12 В, эти три группы напряжения.
Профессиональная версия предлагает два дизайна экрана, что делает его гораздо более удобным для пользователей. Старайтесь не трогать сварочные пятна, в то время как два экрана работают, для того, чтобы избежать ситуации с белым экраном. Если трогать сварочные пятна товар по ошибке, если вы бело-экране появляется, то, пожалуйста, отключите питание и перезапуска карты, то он будет работать нормально снова.
Обратите внимание:
PTI9 используется только для настольных компьютеров для ремонта материнской платы. Он поддерживает только для интерфейса PCI. 1 x PTI9 диагностический Отладка Тесты карта для настольных ПК PCI Руководство пользователя-1 шт.
