Описание
Описание продукта:
PIN-код функции
| Нет. | Символ | Функция описание |
| 1 | VDD | Мощность поставить светодиодный |
| 2 | DOUT | Управление данных выходной сигнал |
| 3 | VSS | Заземления |
| 4 | DIN | Управление данных входного сигнала |
Абсолютное максимальное рейтинги
| Prameter | Символ | Рейтинги | Блок |
| Мощность напряжение питающей сети | VDD | + 3,5 ~ + 5,3 | V |
| Вход напряжения | VЯ | -0,5 ~ VDD + 0,5 | V |
| Управление температура перехода | Красным | -25 ~ + 80 | |
| Диапазон температуры хранения | Tstg | -40 ~ 105 |
Электрические характеристики(TА=-20 ~ + 70, вDD= 4,5 ~ 5,5 в, вSS= 0 в, если не указано иное)
| Prameter | Smybol | Условия | Мин | Каустической соды в год | Макс | Блок |
| Вход ток | ЯЯ | VЯ= VDDАвтомобильный нипельSS | -- | -- | ± 1 | & Micro; |
| Вход уровень напряжения | VIH | DВ, Комплект | 0,7 VDD | -- | -- | V |
| VIL | DВ, Комплект | -- | -- | 0,3 VDD | V | |
| Гистерезиса напряжения | VH | DВ, Комплект | -- | 0,35 | -- | V |
Переключение характеристики(TА=-20 ~ + 70, вDD= 4,5 ~ 5,5 в, вSS= 0 в, если не указано иное)
| Prameter | Символ | Состояние | Мин | Каустической соды в год | Макс | Блок |
| Время задержки передачи | tПожалуйста, прежде чем сделать покупку, | CL = 15pF, DIN & rarr; Доут, RL = 10 K & omega; | -- | -- | 300 | Ns |
| Время падения | tTHZ | CL = 300 пф, OUTR/OUTG/OUTB | -- | -- | 120 | & Micro; невысокий массивный каблук |
| Вход от китайского производителя | CЯ | -- | -- | -- | 15 | PF |
Цветная (RGB) IC характерный параметр
| Цвет излучения | Модель | Длина волны лазера (нм) | Интенсивность света (мкд) | Напряжение (V) |
| Красный | 13 cbaup | 620-625 | 390-420 | 2,0-2,2 |
| Зеленый | 13 cgaup | 522-525 | 660-720 | 3,0-3,4 |
| Синий | 10R1MUX | 465-467 | 180-200 | 3,0-3,4 |
Скорость передачи данныхВремя( TH + TL=1,25 & micro; s±600ns)
| T0H | 0 код, время высокого напряжения | 0.4us | ± 150ns |
| T1H | 1 код, время высокого напряжения | 0.8us | ± 150ns |
| T0L | 0 код, время низкого напряжения | 0.85us | ± 150ns |
| T1L | 1 код, время низкого напряжения | 0.45us | ± 150ns |
| Рез | Низкое напряжение времени | Выше 50 & микро; с |
I. Особенности и преимущества
L интеллектуальная защита обратного подключения, обратное соединение источника питания не повреждает IC.
L контрольная цепь и светодиодный источник питания являются единственным источником питания.
Схема управления l и rgb-чип интегрированы в посылка из 5050 компонентов, образуют полный контроль точки пикселей.
L встроенный сигнал переформирования цепи, после того, как волна переформировала на следующий драйвер, обеспечить волновой формы искажения не накапливаются.
L встроенная электрическая схема сброса и отключение питания.
L каждый пиксель из трех основных цветов может достигать 256 яркости дисплея, завершенного 16777216 цветного полноцветного дисплея и частоты сканирования не менее 400 Hz/s.
L каскадный порт передачи сигнала одной линией.
L любые две точки расстояние более 5 м сигнал передачи без любого увеличения цепи.
L когда частота обновления 30 кадров в секунду, каскадное число не менее 1024 точек.
L отправка данных со скоростью 800 кбит/с.
L цвет светильник были очень последовательным, экономически эффективным ..
II. Применение
L полноцветный модуль, полноцветный мягкий свет лампы полосы.
L светодиодный декоративный свет, внутренний/наружный светодиодный нестандартный экран.
III. Общее описание
WS2812B-это интеллектуальный контрольный светодиодный светильник, который интегрирован в посылка из 5050 компонентов. Он внутренний включает интеллектуальную цифровую фиксацию данных порта и реформирующую схему усиления сигнала. Также включает прецизионный внутренний осциллятор и 12 V напряжение машина для испытаний на программируемую постоянную ок н-nt панель управления, эффективного пикселей точечный светильник цветного материала, украшенные последовательный свет.
Протокол передачи данных использует единый режим связи NZR. После сброса питания пикселя, порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые реформируются с помощью внутренней цепи усиления, передаются на следующий каскадный пиксель через порт DO. После передачи для каждого пикселя, сигнал для уменьшения 24 бит. Pixel принимает автоматическую технологию передачи resha-ping, делая номер каскада пикселя не ограничен передачей сигнала, только зависит от скорости передачи сигнала.
Светодиодный индикатор с низким напряжением, защитой окружающей среды и энергосбережением, высокой яркостью, большим углом рассеивания, хорошей консистенцией, низкой мощностью, долгим сроком службы и другими преимуществами. Встроенный светодиодный чип управления становится более простым, небольшой объем, удобная установка.
Посылка включает в себя:

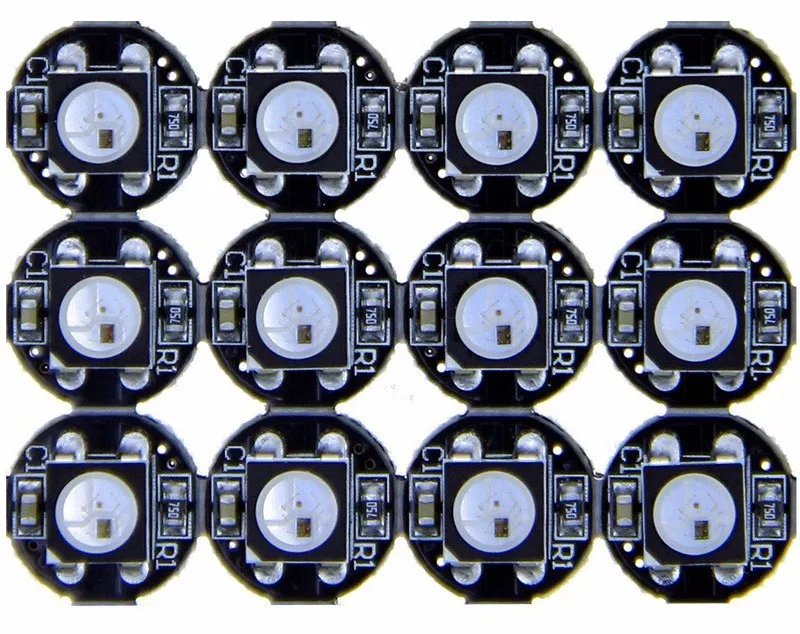

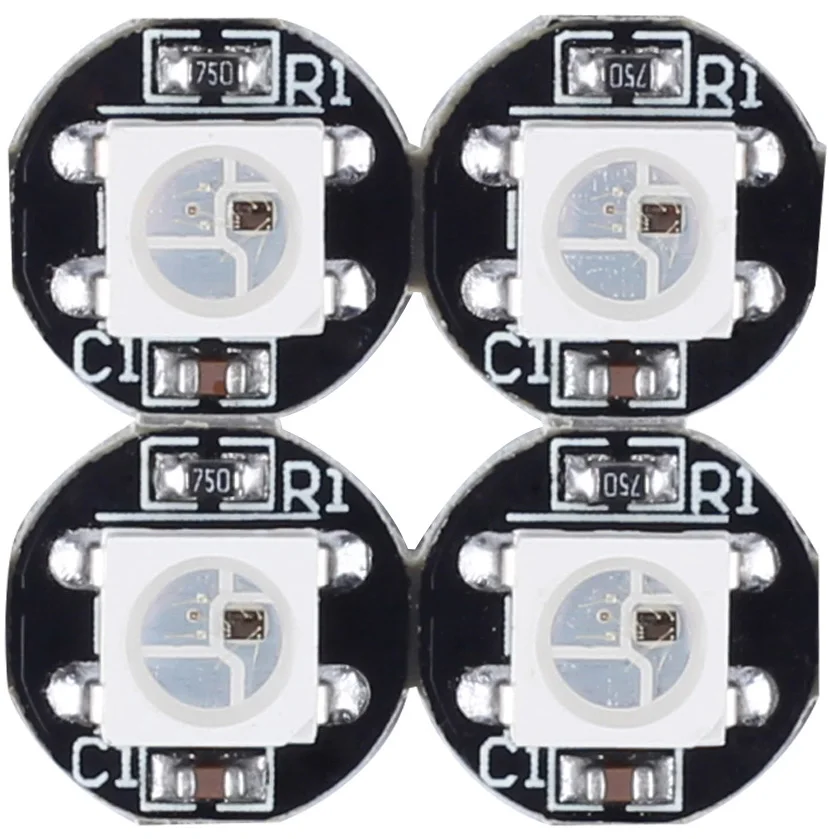

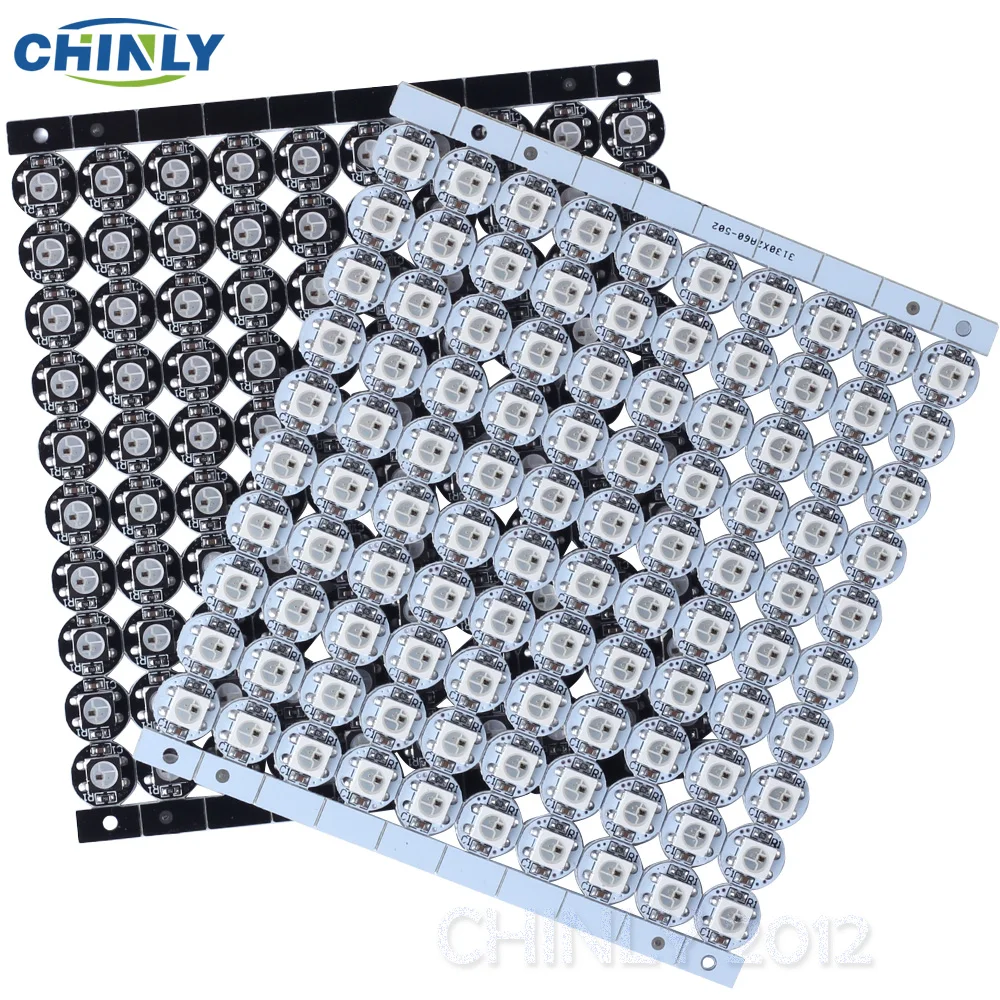

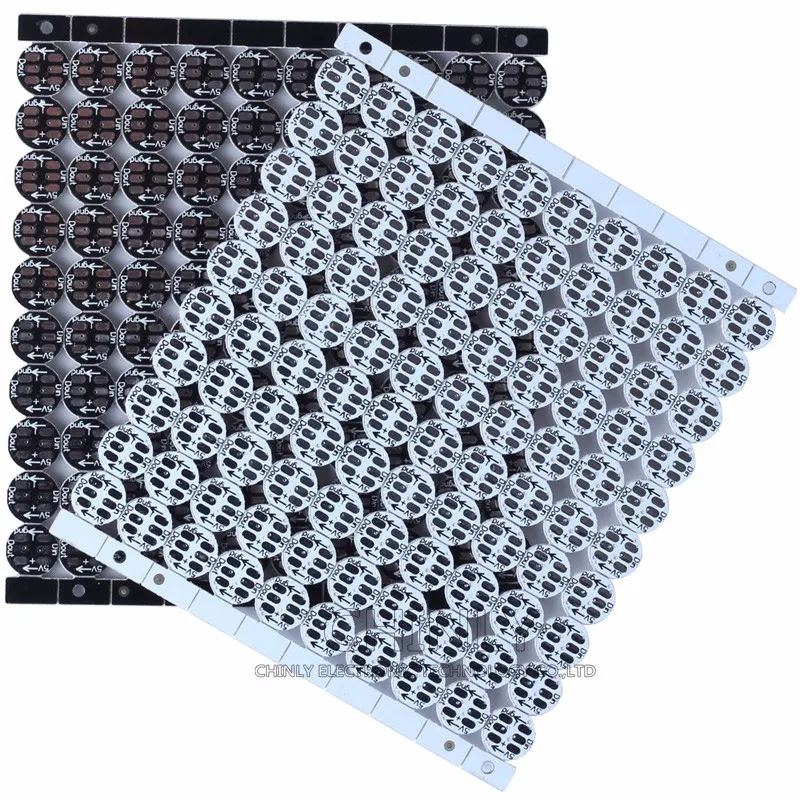

20-1000 шт WS2812B чип встроенный радиатор (100 шт/плата)
Характеристики
- Тип товара
- Полоска
- Мероприятие
- Гостинная
- Сертификация
- Обязательный сертификат КНР / RoHS / Европейский сертификат соответствия
- Номер модели
- SR5352
- Водостойкий
- Нет
- Тип светодиодной ленты
- SMD
- Бренд
- CHINLY
- Бренд светодиодного чипа
- Epistar
- Темп. Цвета (K)
- 0
- Количество светодиодов на метр
- 100pcs/board
- Источник питания
- DC
- Спецификации (светодиодная лента/м)
- 144
- Средний срок службы (час)
- 50000
- Модель светодиодного чипа
- SMD5050
- Тип запуска
- Переключатель
- Напряжение
- 5V
- Энергопотребление (Вт / м)
- 0.24W/PC
- Chip Type
- WS2812
