Описание

PZEM-004T 3,0 Версия однофазный измеритель энергии ttl Modbus AC 220V 100A напряжение тока ватт кВтч амперметр с CT USB кабель

PZEM-004T, новая версия, однофазный измеритель энергии, ttl Modbus, переменный ток 220 В, 100А, напряжение, ток, ватт, кВтч, амперметр с CT USB кабелем

Мы предоставляем программное обеспечение для подключения его к ПК. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC, SCM и так далее, пожалуйста, подготовьте Подходящий кабель и напишите программы самостоятельно.

Этот документ описывает спецификацию PZEM-004T модуля связи переменного тока, модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль Без функции отображения, данные считываются через интерфейс ttl.

PZEM-004T-10A: диапазон измерения 10А (Встроенный шунт)

PZEM-004T-100A: диапазон измерения 100A (внешний трансформатор)

Если вам нужно программное обеспечение, пожалуйста, загрузите его по этой ссылке:

Http://www.mediafire.com/file/lk5wukg2v5n5iry/004T_software%252Bdriver%252Buser_manual.zip/file

Очень важные уведомления:

Для этого продукта PZEM-004T, у нас есть обновленная версия для замены старой версии. Старая версия была распродана и больше не производится. Обновленная информация:

1. Новая версия имеет такой же размер и порт ttl, как и прежде

2. Программное обеспечение новое, у нас есть английское программное обеспечение так же, как PZEM-014, 016, протокол связи изменяется, чтобы быть Modbus-RTU, интерфейс дисплея изменен. Теперь он может проверить напряжение, ток, мощность, коэффициент мощности, частоту и энергию 6 параметров.

3. Новая версия имеет более высокую точность, более быструю скорость обновления и более стабильную связь, чем старая версия.

4. Новая версия увеличивает Набор для 0-10A

4. Сейчас продукт все еще голая печатная плата, но в будущем у нас будет хороший внешний чехол.

Теперь вы все еще можете использовать старую ссылку для отправки заказа, если есть какие-либо вопросы, пожалуйста, свяжитесь с сервисом для получения дополнительной информации.

PZEM-004T 3,0 Версия однофазный измеритель энергии ttl Modbus AC 220V 100A напряжение тока ватт кВтч амперметр с CT USB кабель

1. Рабочее напряжение: 80 ~ 260 В переменного тока

2. Тестовое напряжение: 80 ~ 260 В переменного тока

3. Номинальная мощность: 22000 а/Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

Функция

Напряжение

1.1.1 Диапазон измерения: 80 ~ 260 в

1.1.2 Разрешение: 0,1 в

Точность измерения: 0.5%

1,2В настоящее время

1.2.1 Диапазон измерения: 0 ~ 10A (PZEM-004T-10A); 0 ~ 100A (PZEM-004T-100A)

1.2.2 пусковое Измерение тока: 0.01A (PZEM-004T-10A); 0.02A (PZEM-004T-100A)

1.2.3 Разрешение: 0.001A

Точность измерения: 0.5%

1,3Активная мощность

1.3.1 Диапазон измерения: 0 ~ 2.3kW (PZEM-004T-10A); 0 ~ 23kW (PZEM-004T-100A)

1.3.2 мощность запуска: 0,4 Вт

1.3.3 Разрешение: 0,1 Вт

1.3.4 Дисплей Формат:

<1000 Вт, он отображает одну десятичную дробь, например: 999,9 Вт

≥1000 Вт, он отображает только целое число, например: 1000 Вт

Точность измерения: 0.5%

1,4Мощность фактор

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

Точность измерения: 1%

1,5Частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

Разрешение: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6Активная энергия

1.6,1 Диапазон измерения: 0 ~ 9999,99 кВт-ч

1.6.2 Разрешение: 1Wh

Точность измерения: 0.5%

1.6.4 Дисплей Формат:

<10 кВт · ч, дисплей-Wh (1 кВт · ч = 1000 Вт · ч), например: 9999 Вт · ч

≥10 кВт · ч, дисплей составляет кВт · ч, например: 9999,99 кВт · ч

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7Защита от перегрузки сигнализации

Активный порог мощности может быть установлен, когда измеренная активная мощность превышает порог, он может тревожить

1,8Связь интерфейс

RS485 интерфейс

1 Связь протокол

1,1Физический уровень протокол

Физический уровень использования UART для интерфейса связи ttl

Скорость передачи данных составляет 9600, 8 бит данных, 1 стоп-бит, без четности

1,2Применение протокол

Уровень приложения использует протокол Modbus-RTU для связи. В настоящее время он поддерживает только функциональные коды, такие как 0x03 (Read Holding Register), 0x04 (Read input Register), 0x06 (запись одного регистра), 0x41 (калибровка), 0x42 (сброс энергии). и т. д.

0x41 код функции предназначен только для внутреннего использования (адрес может быть только в том случае, 0xF8), используется для заводскую калибровку и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит пароль, пароль по умолчанию 0x3721

Диапазон адресов slave 0x01 ~ 0xF7. Адрес 0x00 используется в качестве вещательного адреса, раб не должен отвечать мастеру. Адрес 0xF8 используется в качестве общего адреса, этот адрес может использоваться только в одиночной среде и используется для калибровки и т. Д.

PZEM-004T 3,0 Версия однофазный измеритель энергии ttl Modbus AC 220V 100A напряжение тока ватт кВтч амперметр с CT USB кабель

100% новый бренд высокого качества

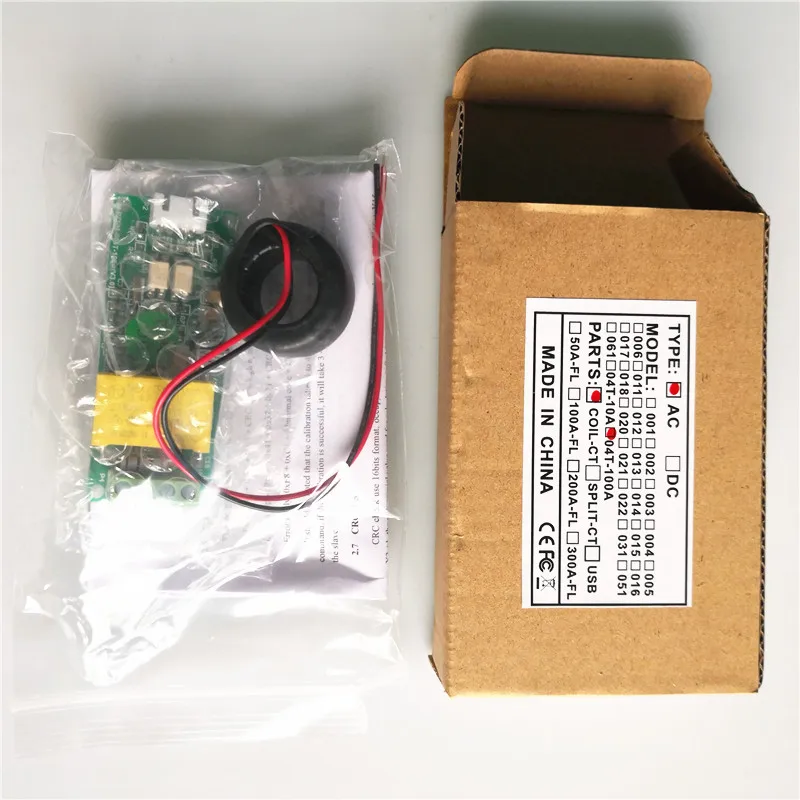

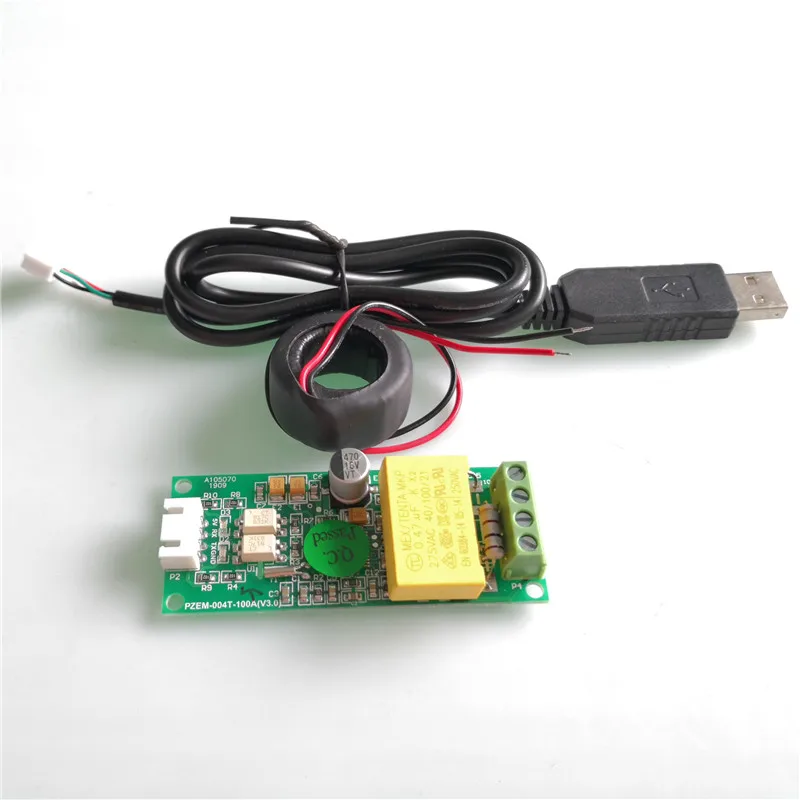

1 X PZEM-004T переменного токаВольтметр Амперметр

1 X Катушка CT + USB кабель

PZEM-004T 3,0 Версия однофазный измеритель энергии ttl Modbus AC 220V 100A напряжение тока ватт кВтч амперметр с CT USB кабель
