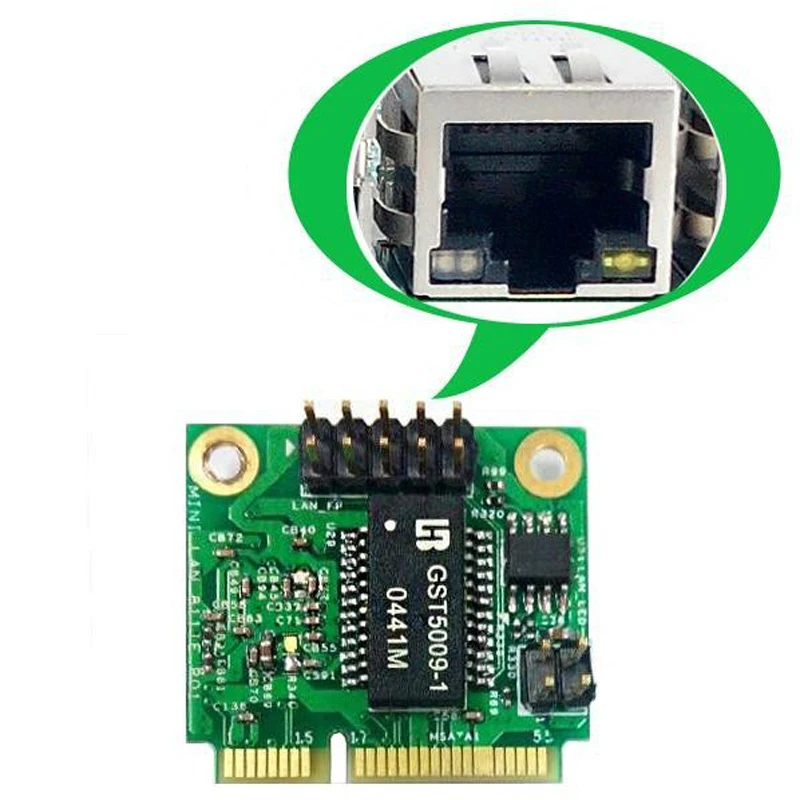

Мини Pcie к локальной сети разъем платы 1000Mbs конвертер Поддержка 10/100/1000 Mbs

Описание

Мини Pcie к локальной сети Rj45 Порты и разъёмы 1000Mbs конвертер Поддержка 10/100/1000 Mbs (MPCIE-RJ45)

Speccification:

Мини PCI-e с скоростью передачи данных 2,5 ГБ/сек. полнодуплексный канал

Высокопроизводительная плата контроллера Ethernet 1000BASE-T

Обратная совместимость с сетями 10/100BASE-T

Скорость передачи данных 10/100/1000 Мбит/с

Совместимость с существующими кабелями CAT-5 UTP

Поддерживает Jumbo Frame до 9 K байт

Полностью совместим с кодировкой приоритета уровня 2 IEEE 802,1 P

Поддержка функции Wake on LAN (Мини слот PCI-E обеспечивает + 3VSB Поддержка питания ed)

Более подробная информация

Pin-код	Сигнал	Pin-код	Сигнал	Pin-код	Сигнал	Pin-код	Сигнал
1	Wake#	2	+ 3,3 V	27	GND	28	+ 1,5 V
3	NC	4	GND	29	GND	30	SMB-CLK
5	NC	6	+ 1,5 V	31	PET_NO	32	SMB-DATA
7	CLKREQ	8	NC	33	PET_PO	34	GND
9	GND	10	NC	35	GND	36	USB-
11	CLK	12	NC	37	GND	38	USB +
13	CLK +	14	NC	39	NC	40	GND
15	GND	16	NC	41	NC	42	NC
17	NC	18	GND	43	GND	44	NC
19	NC	20	NC	45	NC	46	NC
21	GND	22	PERST #	47 (Европа)	NC	48	+ 15В
23	PER_NO	24	3.3VSB	49	NC	50	GND
25	PER_PO	26	GND	51	NC	52	+ 3,3 V
