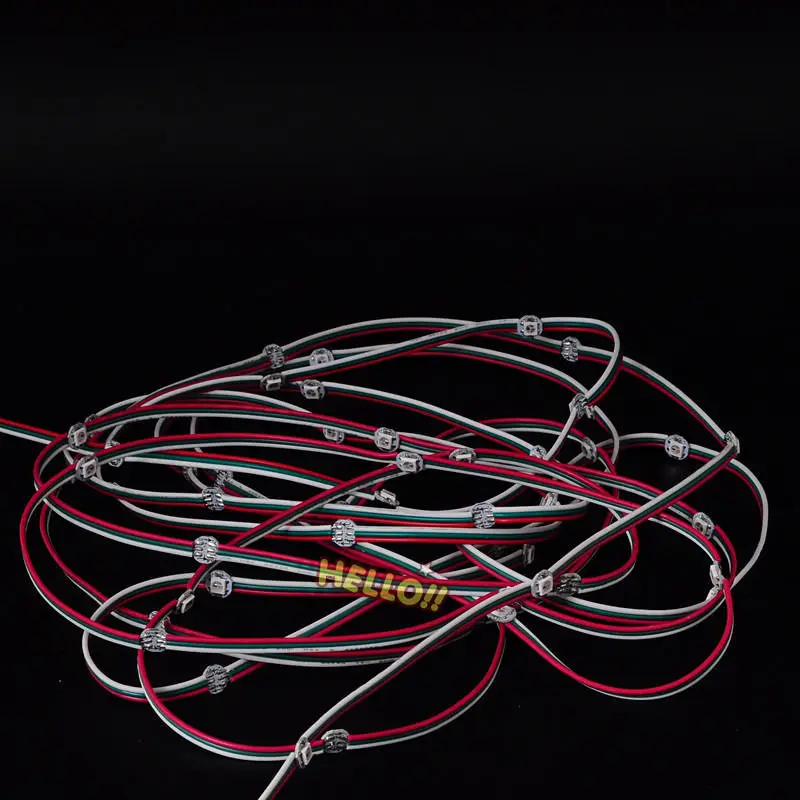

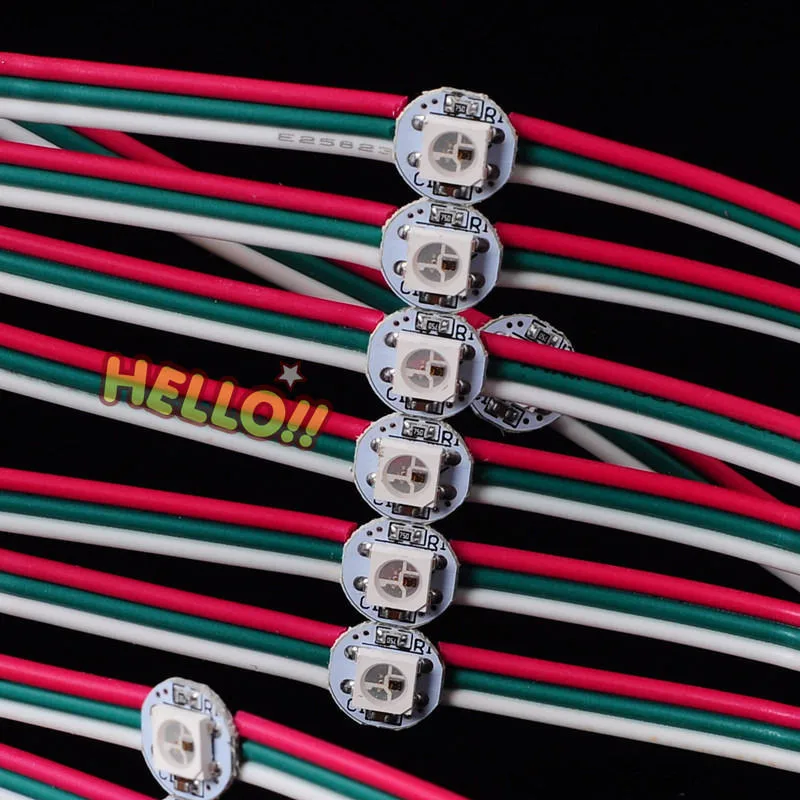

1000 шт. Предварительно проводной 5050 WS2812B SK6812 WS2812 полноцветный светодиодный чип RGB и радиатор с 12 см цветной яркий провод DC5V

Описание

PIN-код функции

Нет.	Символ	Функция Описание
1	VDD	Мощность поставить светодиодный
2	DOUT	Управление Дата сигнал Выход
3	VSS	Заземления
4	DIN	Управление Дата сигнал вход

Абсолютное максимальное рейтинги

Prameter	Символ	Рейтинги	Блок
Мощность напряжение питающей сети	VDD	+ 3,5 ~ + 5,3	V
Вход напряжения	VЯ	-0,5 ~ VDD + 0,5	V
Управление температура перехода	Красным	-25 ~ + 80
Диапазон температуры хранения	Tstg	-40 ~ + 105

Электрические характеристики (TА=-20 ~ + 70, VDD= 4,5 ~ 5,5 В, вSS= 0 В, если не указано иное)

Prameter	Smybol	Условия	Мин	Каустической соды в год	Макс	Блок
Вход ток	ЯЯ	VЯ= VDDАвтомобильный нипельSS	--	--	± 1	& Micro;
Вход уровень напряжения	VIH	DВ, Комплект	0,7 VDD	--	--	V
Вход уровень напряжения	VIL	DВ, Комплект	--	--	0,3 VDD	V
Гистерезиса напряжения	VH	DВ, Комплект	--	0,35	--	V

Переключение характеристики (TА=-20 ~ + 70, VDD= 4,5 ~ 5,5 В, вSS= 0 В, если не указано иное)

Prameter	Символ	Состояние	Мин	Каустической соды в год	Макс	Блок
Время задержки передачи	TПожалуйста, прежде чем сделать покупку,	CL = 15pF, DIN & rarr; DOUT, RL = 10 K & omega;	--	--	300	Ns
Время падения	TTHZ	CL = 300pF, OUTR/OUTG/OUTB	--	--	120	& Micro; невысокий массивный каблук
Вход от китайского производителя	CЯ	--	--	--	15	PF

Цветная (RGB) IC характерный параметр

Цвет излучения	Модель	Длина волны лазера (нм)	Интенсивность света (mcd)	Напряжение (V)
Красный	13 CBAUP	620-625	390-420	2,0-2,2
Зеленый	13 CGAUP	522-525	660-720	3,0-3,4
Синий	10R1MUX	465-467	180-200	3,0-3,4

Время передачи данных (TH + TL=1,25 & micro; s±600ns)

T0H	0 кода, высокое напряжение	0.4us	± 150ns
T1H	1 код, высокое напряжение	0.8us	± 150ns
T0L	0 кода, время низкого напряжения	0.85us	± 150ns
T1L	1 код, время низкого напряжения	0.45us	± 150ns
Рез	Низкое напряжение времени	Более 50 & micro; s

I. Особенности и преимущества

L Интеллектуальная защита обратного подключения, обратное соединение источника питания не повреждает IC.

L схема управления и светодиодный источник питания.

L схема управления и крепление RGB интегрированы в пакет из 5050 компонентов, образуют полное управление Пиксельной точкой.

L Встроенная схема изменения формы сигнала, после изменения волн к следующему драйверу, обеспечить искажение формы волны не накапливается.

L Встроенная электрическая схема сброса и схема сброса мощности.

L каждый пиксель трех основных цветов может достичь 256 яркости дисплея, завершенный 16777216 полноцветный дисплей, и частота сканирования не менее 400 Hz/s.

L Каскадный сигнал передачи порта одной линией.

L любые две точки на расстоянии более 5 м сигнала передачи без какой-либо цепи увеличения.

L, когда частота обновления составляет 30 кадров в секунду, число каскада не меньше 1024 точек.

L отправляет данные со скоростью 800 кбит/с.

L Цвет света был очень последовательным, экономически эффективным ..

II. Применение

L полноцветный модуль, полноцветные мягкие светильники полосы лампы.

L светодиодное декоративное освещение, внутренний/наружный светодиодный экран.

III. Общее описание

WS2812B-это интеллектуальный светодиодный источник света, который интегрирует цепь управления и крепление rgb в комплект из 5050 компонентов. Это внутренняя включают в себя интеллигентая (ый) цифровой порт ввода данных защелки и сигнала формы усилительная схема привода. Также включает в себя прецизионный внутренний осциллятор и программируемую постоянную часть управления curre-nt напряжением 12 В, эффективно обеспечивая равномерную высоту цвета точки пикселя.

Протокол передачи данных использует одиночный режим связи NZR. После сброса питания пикселей порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется на внутреннюю защелку данных, другие данные, реформируемые внутренней схемой усиления сигнала, передаваемые на следующий Каскадный пиксель через порт DO. После передачи для каждого пикселя сигнал для уменьшения 24 бит. Pixel принимает автоматическую технологию передачи resha-ping, делая номер каскада пикселей не ограничен передачей сигнала, только зависит от скорости передачи сигнала.

Светодиодный с низким напряжением вождения, охрана окружающей среды и энергосбережение, высокая яркость, угол рассеяния большой, частая периодичность, низкое энергопотребление, длительный срок службы и другие преимущества. Светодиодный чип управления, интегрированный выше, становится более простой схемой, небольшой громкостью, удобной установкой.

Посылка включает в себя:
1000 шт. SK6812 WS2812B чипы(50 шт/струна)
