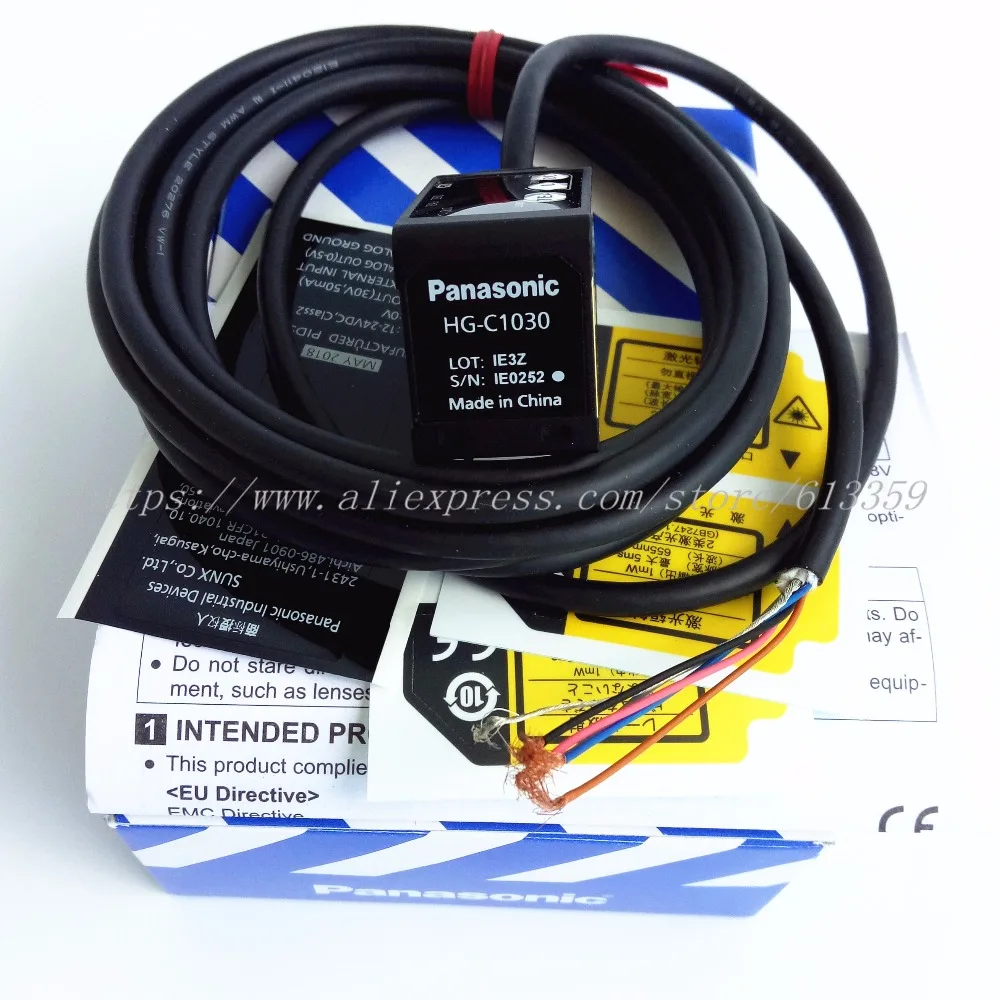

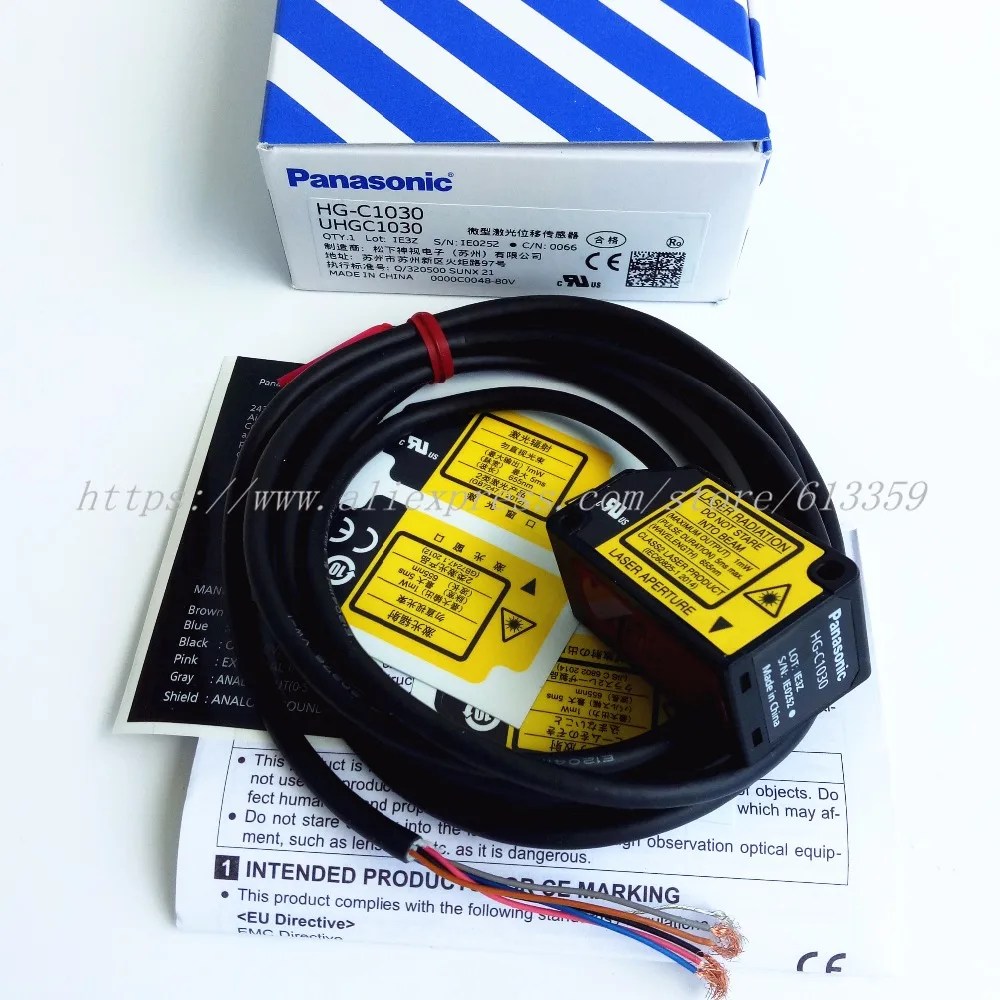

HG-C1030 HG-C1050 HG-C1100 новое оригинальное лазерное перемещения Сенсор Высокая точность начиная Сенсор s Силовые транзисторы NPN 30 мм 50 мм 100 мм

Описание

HG-C1030 HG-C1050 HG-C1100 новое оригинальное лазерное перемещения Сенсор Высокая точность начиная Сенсор s Силовые транзисторы NPN 30 мм 50 мм 100 мм

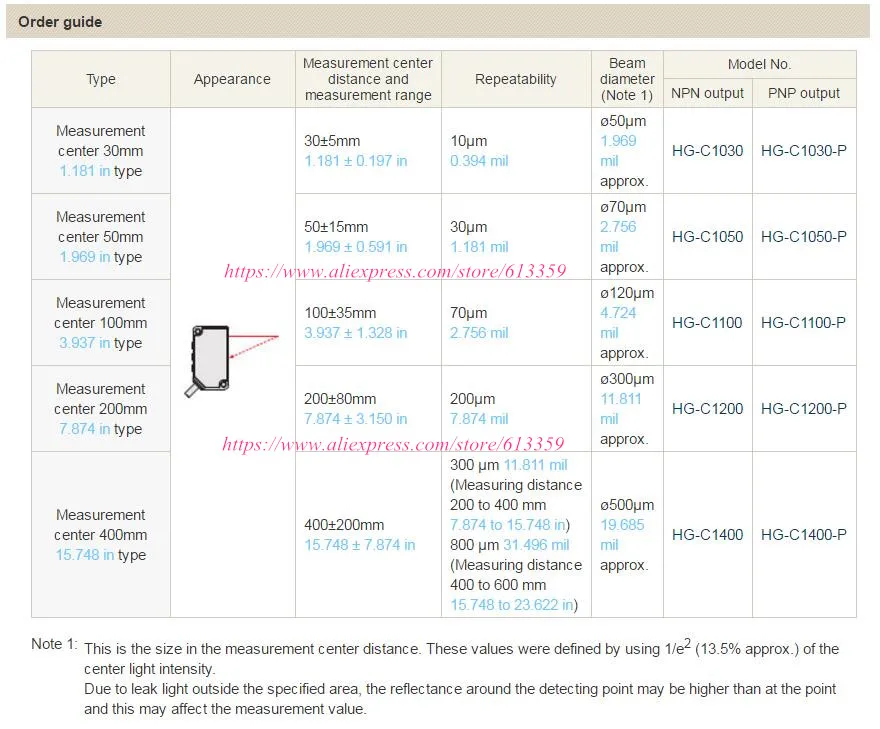

Тип	Измерение центр 30 мм Тип	Измерение центр 50 мм тип	Измерение центр 100 мм Тип
Модель No.	Силовые транзисторы NPN выход	HG-C1030	HG-C1050	HG-C1100
PNP выход	HG-C1030-P	HG-C1050-P	HG-C1100-P
Действующие стандарты и requlations	EMC, RoHS, FDA стандарт, UL/c-UL сертификация (примечание 4)

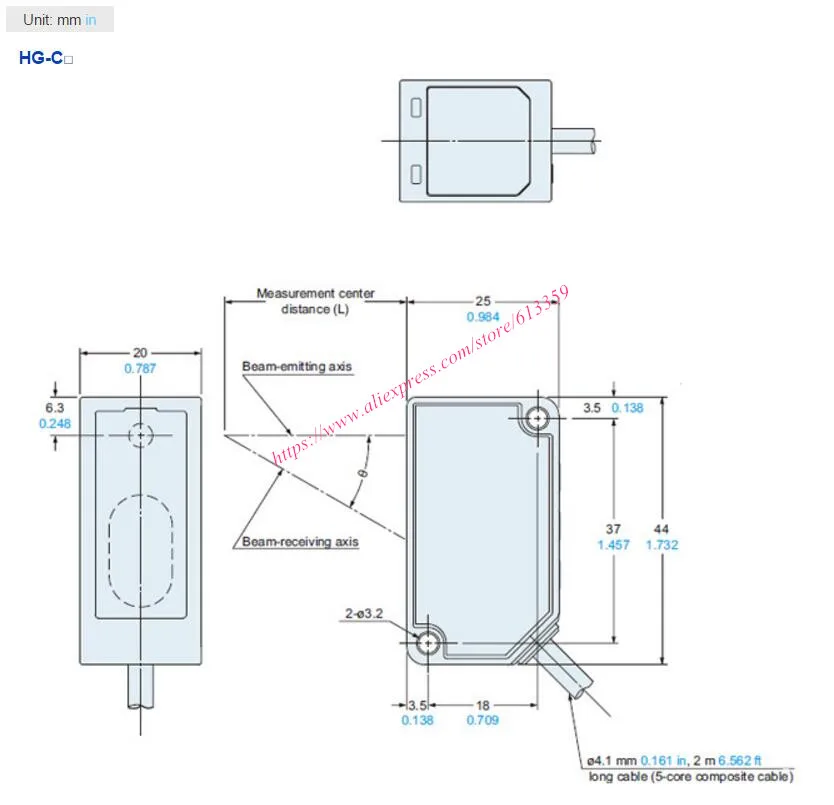

Измерение Межцентровое расстояние	30 мм1,181 в	50 мм1,969 в	100 мм3,937 в
Диапазон измерений	± 5 мм0,197 в	± 15 мм0,591 в	± 35 мм1,328 в
Точность повторяемости	10 мкм0,394 мил	30 мкм1,181 мил	70 мкм2,756 мил
Линейность	± 1% Ф. С.
Температура характеристика	0.03% F. S./℃
Светильник источника	Красный полупроводниковый лазер класса 2 [JIS/IEC/GB/FDA (примечание 2)] Макс. Выход: 1 мВт, пиковая длина волны излучения: 655 нм0,026 мил
Диаметр луча (примечание 3)	Ø50 мкм1,969 мил Прибл.	Ø70 мкм2,756 мил Прибл.	Ø120 мкм4,724 мил Прибл.
Напряжение питания	От 12 до 24 В постоянного тока ± 10%, Пульсация P-P 10% или менее
Мощность потребления	40 мА или меньше (при напряжении питания постоянного тока 24 В), 65 мА или меньше (при напряжении питания постоянного тока 12 В)
Управление выход	<Тип выхода NPN> NPN транзистор с открытым коллектором • Максимальный ток раковины: 50 мА • Применяемое напряжение: 30 В постоянного тока или меньше (между выходным напряжением управления до 0 В) • Остаточное напряжение: 1,5 в или менее (при токе раковины 50 мА) • Ток утечки: 0,1 мА или менее <Тип выходного сигнала PNP> PNP транзистор с открытым коллектором • Максимальный ток источника: 50 мА • Входное напряжение: 30 В постоянного тока или менее (между выходным напряжением управления до + в) • Остаточное напряжение: 1,5 в или менее (при токе источника 50 мА) • Ток утечки: 0,1 мА или менее
Выход операции	Либо светильник или темно-ON
Защита от короткого замыкания защита	Встроенный (тип автоматического сброса)
Аналоговый выход	Аналоговый выход напряжения • Диапазон выхода: от 0 до 5 В (при сигнале тревоги: + 5,2 В) • Выходное сопротивление: 100 Ω Аналоговый выходной ток: • Диапазон выхода: от 4 до 20 мА (при сигнале тревоги: 0 мА) • Выходное сопротивление: 300 Ом или меньше
Время отклика	Переключение между стандартами 1,5 MS/5 MS/10 MS
Внешний вход	<Тип выхода NPN> Бесконтактный вход NPN • Вход условия Неправильный: от + 8 до + V DC или открытый Действительный: от 0 до + 1,2 В постоянного тока • Входное сопротивление: прибл. 10 ком <Тип выходного сигнала PNP> PNP Бесконтактный вход • Вход условия Неправильный: от 0 до + 0,6 В постоянного тока или открытый Действительный: от + 4 до + V DC • Входное сопротивление: прибл. 10 ком
Степень загрязнения окружающей среды	2
Рабочая высота	2000 м6561,680 ftИли меньше
На окружающую среду Сопротивление	Защита	IP67 (МЭК)
Температура окружающей среды	От-10 до + 45 ℃От-14 до 113 ℉(Не допускается конденсация росы или глазурь), Хранение: от-20 до + 60 ℃От-4 до 140 ℉
Влажность окружающего воздуха	От 35 до 85% RH, хранение: от 35 до 85% RH
Температура окружающей среды освещенность	Светильник накаливания: 3000 ℓx или менее на лицевой стороне светильник
Сопротивляемостью при колебательном движении	10-55 Гц (период: 1 мин.) частота, 1,5 мм0,059 вДвойная амплитуда в направлениях X, Y и Z в течение двух часов каждый
Ударопрочность	500 м/с2Ускорение (прибл. 50 г) в направлениях X, Y и Z три раза
Кабель	0,2 мм25-core композитный кабель 2 м дает разрешение изображения6,5617 ftДлинный
Кабель-удлинитель	Расширение до всего 10 м393,701 ftМожно с 0,3 мм2, Или более, кабель.
Материал	Корпус: алюминий литой, передняя крышка: акрил
Вес	Вес нетто: около 35 г (без кабеля), около 85 г (включая кабель)

Note1:	Напряжение питания: 24 в постоянного тока, температура окружающей среды: + 20℃+ 68℉, Время отклика: 10 мс, и аналоговое выходное значение расстояния центра измерения используются для неуказанных условий измерения. Тема-белая керамика.
Note2:	Этот продукт соответствует 21 CFR 1040,10 и 1040,11 лазерному уведомлению № 50 от июня 24,2007 года, выпущенному CDRH (центр устройств и радиологического здоровья) под управлением FDA (Управление по контролю за продуктами питания и лекарствами).
Note3:	Это размер в измерении межосевого расстояния. Эти значения были определены с помощью 1/e2 (13.5% прибл.) интенсивности центрального светильник. Из-за утечки светильник за пределами указанной области, отражательная способность вокруг точки обнаружения может быть выше, чем в точке, и это может повлиять на значение измерения.
Note4:	Сертифицированная продукция UL/c-UL отправляется с апреля 2017 года.
