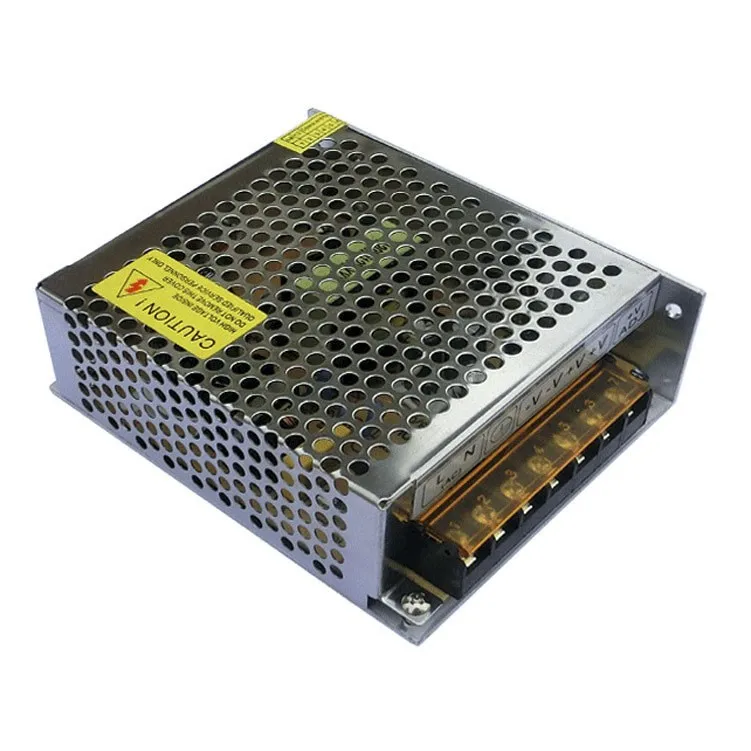

1 шт. утюг оболочки l12V 5A 60 Вт 200- 240 В переключение выключатель питания для полосы света фары дисплей

Описание

Переключения переключатель питания светодиодные ленты света 12 В 5А 60 Вт 200-240 В Новый

Особенности:

Целью документа является определение функциональных требований 60 Вт ac/dc питания коммутатора.

Входное напряжение: 200 240 В

Входная частота: 50/60 Гц

Входной ток: 0.5 руки макс.) при любых входных и напряжения, Выход постоянного тока Номинальная нагрузка.

Пусковой ток: 30 ампер макс. Холодный старт на 240Vac вход, с номинальной нагрузкой.

Переменного тока утечки: 0.25mA Макс В переменного тока вход.

Мощность Выходное напряжение: DC 12.0 В

Защита от короткого замыкания: питание будет автоматически восстановлена при коротких замыканий удалить.

Питание будет автоматически восстановлена при более текущие ошибки удалить.

Питания не будет автоматически восстановлена при неисправности удалить.

Технические характеристики:

Оригинальная коробка: нет

Цвет: Щепка

Пункт размер: 110*78*38 мм

Вес нетто: 233 г

Содержание упаковки:

1 x переключатель питания драйвера для света прокладки СИД 200-240 В

1 шт. утюг оболочки l12V 5A 60 Вт 200- 240 В переключение выключатель питания для полосы света фары дисплей

Клеммы подключения прикрыты защитной крышечкой

Габаритные размеры 110х78х38мм
На холостом ходу напряжение было выставлено на 12,45В
Пределы регулирования выходного напряжения 11,10В – 14,20В
Под нагрузкой 5А напряжение проваливается всего до 12,42В
При такой нагрузке БП ощутимо гудит на сетевой частоте. Скорее всего гудит входной помехоподавляющий дроссель.
Без нагрузки БП тихонько шипит.
Заявлена работа 110/220V, но это не так — возможность переключения отсутствует.
На холостом ходу запускается даже на 50VAC, но нагрузку вообще не держит :)
При напряжении 110VAC и нагрузке 5А выходное напряжение немного просаживается и блок подозрительно гудит и шипит — явно срабатывает защита с токоограничением.
Кратковременный максимальный выходной ток без провала напряжения и без срабатывания защиты аж 8,5А, КЗ также выдерживает нормально.
На холостом ходу потребляемая мощность великовата — целых 1,9Вт
На максимальном токе пульсации на рабочей частоте невелики, но коммутационные выбросы довольно заметны — не хватает керамики на выходе.

После проверки, БП был разобран, гарантийную наклейку пришлось рвать.

Сборка довольно аккуратна, флюс отмыт.

Ключевой транзистор и диодная сборка крепятся на алюминиевый корпус с применением термопасты.

Ею тут перемазаны не только нужные места.

Но вот промежуточная пластина не имеет следов термопасты и вторым винтом вообще не прижималась (забыли на ней фаску для винта с потайной головкой сделать)

Силовой импульсный трансформатор установлен с небольшим запасом — на 80W.

Входной конденсатор составлен из двух мелких по 33мкФ

ШИМ — широко распространённый UC3842AN
Рабочая частота 80кГц

Температура корпуса / трансформатора при различной нагрузке:
20Вт – 38ºС / 52ºС
50Вт – 49ºС / 72ºС
60Вт – 55ºС / 87ºС
70Вт – 61ºС / 96ºС
Как нетрудно убедиться, заявленные 60Вт блок легко выдерживает.
Измеренный КПД на мощности 50Вт — 92%
На максимальной мощности 60Вт КПД снижается до 90%
Весьма неплохо.

Реальная схема БП
