Бесконтактный датчик уровня жидкости мини-размер для домашнего резервуара для воды контейнер Ванна аквариум уровень воды зондирования и мониторинга

Описание

Бесконтактный 12/24VDC открытый сборник датчик уровня воды

Примечание: При заказеПожалуйста, сообщите нам следующее ~

1: Это ссылка только для 10 шт. WS-02 датчик уровня, если вам нужно несколько, пожалуйста, выберите относительное количество, чтобы купить.

2: свой МEasuring объект: контейнер или труба? Если это контейнер, пожалуйста, выберите WS-02; если это труба, пожалуйста, выберите WS-03.

3: Если вы выбираете WS-03 для измерения труб, ваш диаметр трубы (8 ~ 12 мм или 12 ~ 26 мм)? Мы отправим Бесплатный относительный кронштейн, как только узнаем, что диаметр вашей трубы. Также вы можете оставить нам сообщение в примечании к заказу о том, какой кронштейн вам нужен, B или C? ЯЕсли вы не заметите в вашем заказе, когда вы выбираете WS-03, мы отправим кронштейн C по умолчанию.

4: для внешнего рабочего напряжения Vdd у нас есть, 5 В или 12/24 В два вида, пожалуйста, укажите в вашем заказе, какой источник питания вы хотели бы, мы отправим12/24 V По умолчанию, если вы не указываете, спасибо за сотрудничество ~

Принцип работы:

(Выход должен быть низким, когда есть вода, и идти высоко, когда нет воды.)

Описание продукта:

Индукционный датчик уровня воды, только нужно цеплять его на внешнюю сторону изолированный контейнер при использовании. Он выведет электрический сигнал, когда уровень жидкости достигает точки обнаружения датчика. Этот датчик легко устанавливается и используется и долговечен.

Особенности:
1. Бесконтактный индукционный датчик применяется для установки вне контейнера без прямого контакта с жидкостью. Он не выветрен суперкислотой и щелочной жидкостью, а также не прикреплен по шкале.
2. умная Регулировка уровня жидкости и функция памяти уровня жидкости. Состояние уровня жидкости отображается светодиодный
3. точное и стабильное обнаружение. Также он может обнаружить кипящую жидкость.
4. Чистая структура электронной цепи, немеханическая работа, стабильная работа и долговечность.
5. высокая стабилизация и чувствительность, хорошая защита от помех и отсутствие помех от внешнего электромагнетизма.
6. Совместимость, она может проникать в различные неметаллические контейнеры, такие как пластик, стекло, керамика и другие контейнеры. Его Индукционная длина может достигать 10 мм, и он может обнаружить жидкость, порошок и зерна.
7. выход с Открытый сборник, который применяется к каждому виду цепи управления и продукта. Его напряжение от 5 до 24 В и максимальный выходной ток составляет 30 мА.
8. установка проста и удобна, т. е. паста и использование.

Применяется диапазон:
Бытовая техника продукты, санитарно-технические изделия умный контроль продуктов, питьевой и очистки воды и водоочистки оборудования, медицинская обработка и пищевой механизм оборудования, химический механизм и оборудования.

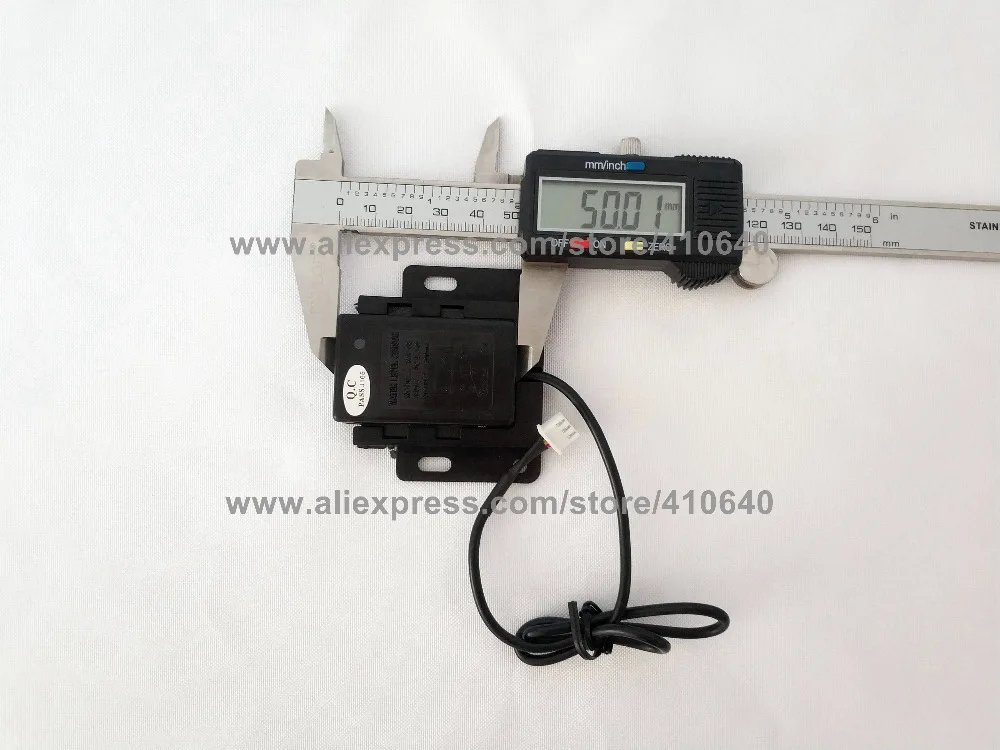

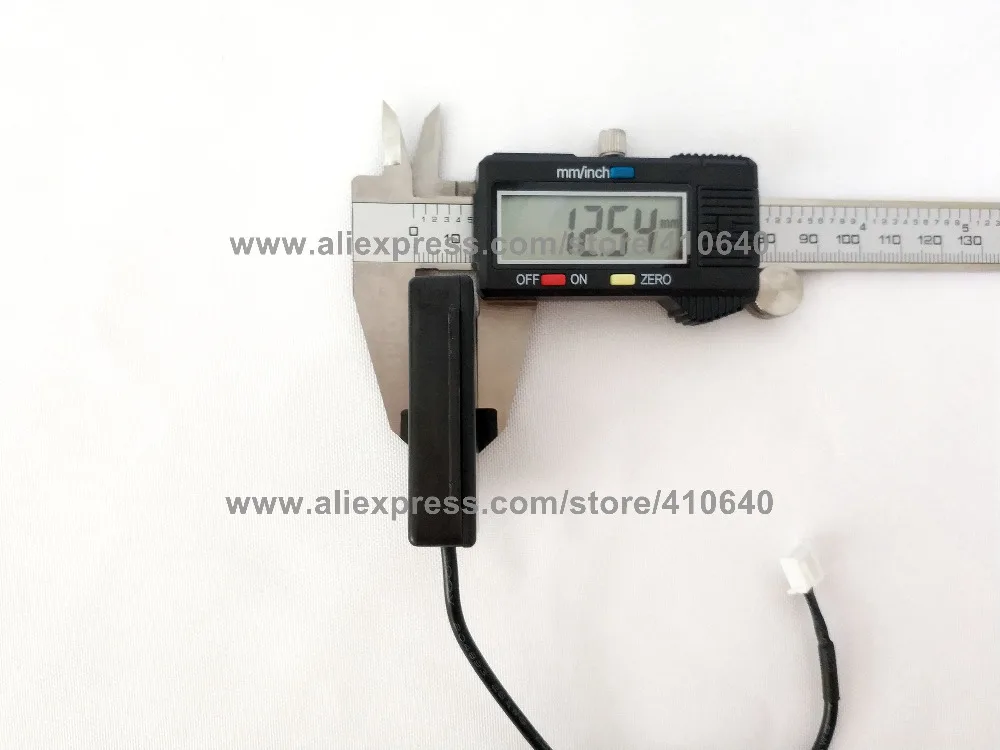

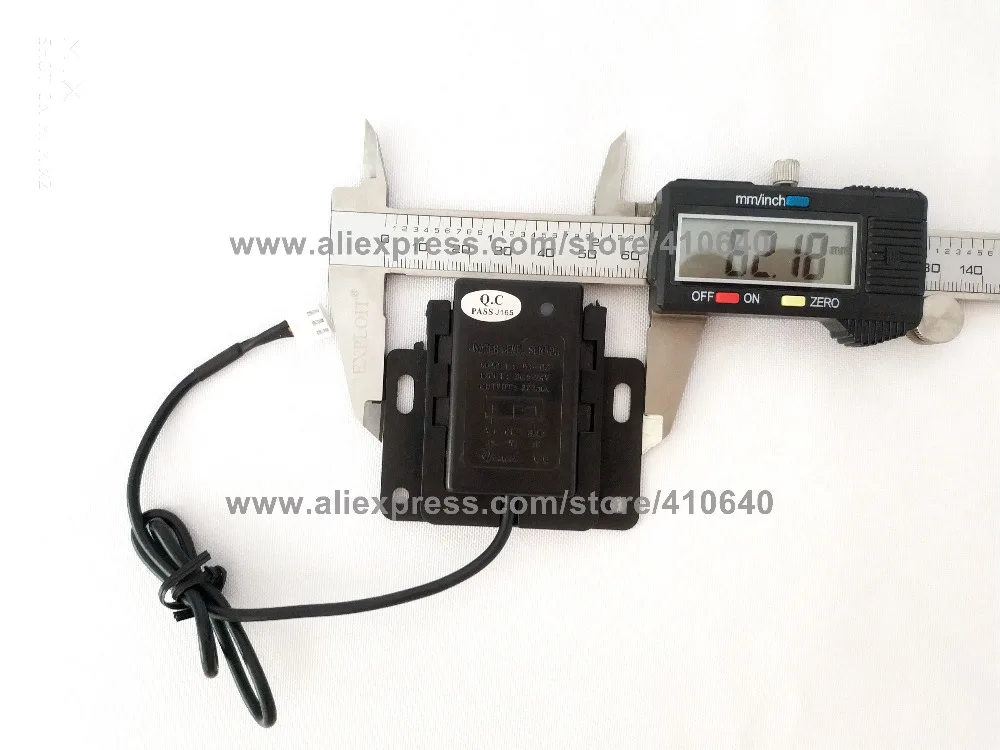

Размер:
Датчик 50 × 37 × 12 мм
Кронштейн 65 × 50 мм
Входное напряжение DC 5 В
Выход DC 5 в 1 мА

Параметры

Подключение и применение

Руководство пользователя

1: Перед использованием убедитесь, что проводка питания верна. Он должен быть подключен к Выходная часть и подтянуть сопротивление R1.

2: поверхность индукционного датчика должна цепляться за сторону контейнера. Используйте эпоксидный клей или двусторонняя изолента для фиксации. вниз-свинец извлекается из Нидерландов.

3: используемый контейнер должен быть неметаллическим и изолированным, таким как стекло, пластик, керамика и т. д. недиэлектрический материал.

4: уровня жидкости эталоном должна лежать в centeraline вертикальной направление вызывая датчик во время установки. После установки рабочей жидкости на уровне/с открытыми плечами отклоняться within10mm. Если вы выходите за рамки требования, используйте специальный инструмент для регулировки снова.

5: метод корректировки уровня

Поверхность индукции датчика цепляется за сторону контейнера и уровень жидкости лежит в осевой линии вертикального направления индукционного датчика. снимите этикетку QC, используйте безотзывную отвертку, чтобы отрегулировать резистор внутри регулировочного отверстия в верхней левой части датчика. Когда LEDlight включается от theoffstate, что означает, что Регулировка завершена ..

Если у вас есть проблемы во время использования, вы не можете разобрать продукты самостоятельно. Пожалуйста, демонтируйте весь датчик и вернитесь обратно к производителю для ремонта.

Кронштейны Show

Установка изображение

А установка кронштейна

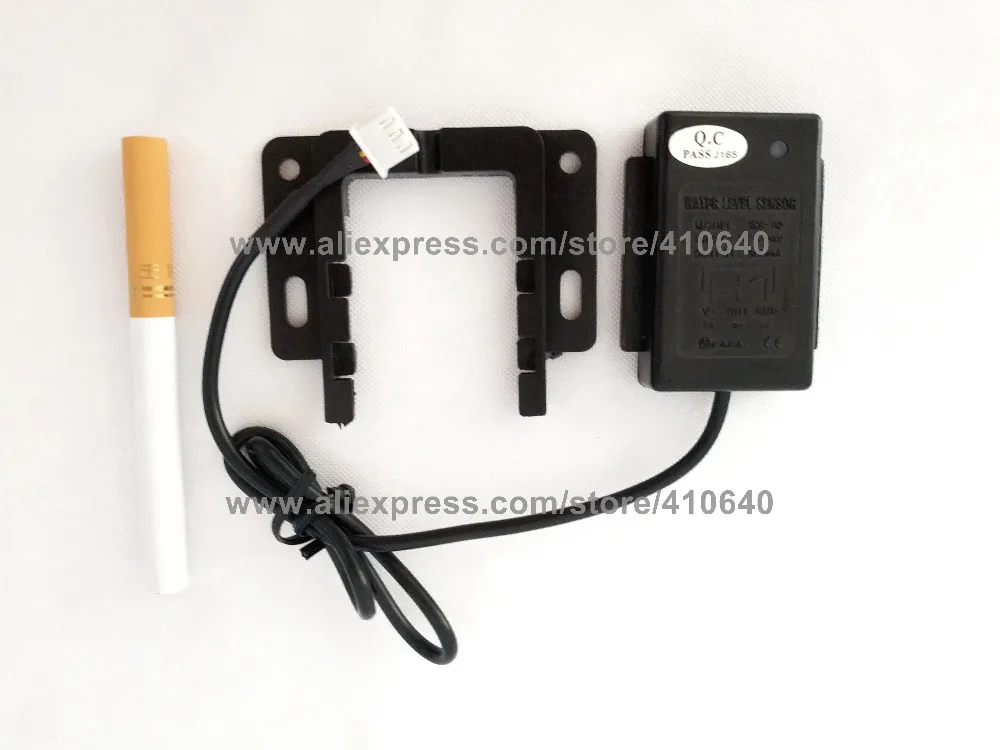

Фото Датчик уровня воды WS-02:
