5A литиевое зарядное устройство CV CC понижающий модуль питания светодиодный драйвер плата обратная полярность защита от короткого тока

Описание

Когда вы используете продукт, входы и выходы модуля должны быть изолированы от земли
Технические характеристики
1. Вход Диапазон напряжения: 638VDC (Примечание: Вход напряжение не превышает 38 V)
2. Диапазон выходного напряжения: регулируемый 1,25-36 В постоянного тока
3. Выходной ток: 0-5A
4. Выходная мощность: 75 Вт
5. Высокая эффективность до 96%
6. Встроенная функция теплового отключения
7. Встроенная функция ограничения тока
8. Встроенная функция короткой защиты
9. Входная защита от обратной полярности: Нет (если требуется, высокий ток диода в серии с входом).
10. Д x Ш x В = 61,7*26,2*15 мм
11. Вес: 20 г

Применение
1. Использование в качестве понижающих модулей с функциями защиты от перегрузки по току
Применение:

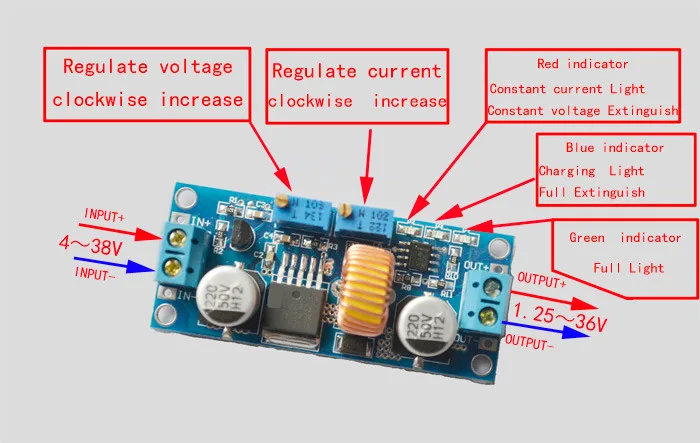

(1) Отрегулируйте «потенциометр напряжения» так, чтобы выходное напряжение достигло желаемого значения.
(2) Используйте мультиметр для измерения выходного тока от короткого замыкания с помощью 10А киосков, регулируя «потенциометр тока» таким образом, чтобы выходной ток достигает заданного значения защиты от перегрузки по току. (Например, измеритель Отображает текущее значение 4А, затем можно использовать модуль с максимальным током 4А)
(3) подключен к нагрузке.

2. Использовать в качестве зарядного устройства
Применение:
(1). Убедитесь, что вам нужно заряжать поплавковое напряжение аккумулятора и зарядный ток; (если литиевые параметры 3,7 в/2200 мАч, то поплавковое напряжение составляет 4,2 в, максимальный зарядный ток 1С, ie 2200mA)
(2). В условиях без нагрузки Отрегулируйте «потенциометр напряжения» так, чтобы выходное напряжение достигло поплавкового напряжения; (если до 3,7 в перезаряжаемая литиевая батарея, выходное напряжение можно отрегулировать до 4,2 в)
(3). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с помощью 10А киосков, регулируя «потенциометр тока» так, чтобы выходной ток достигает заданного значения тока зарядки.
(4). Заводской ток по умолчанию составляет в 0,1 раз ток зарядки; (батарея во время зарядки ток постепенно снижается, если Настройка тока заряда составляет 1А, то когда ток заряда меньше 0.1A, синий светильник s выключен, зеленый светильник включен, что означает, что батарея полностью заряжена)
(5). Подключен к зарядке аккумулятора.
(1,2, 3,4 шагов как: выход выгружен, не подключайте аккумулятор)

3. Использовать как светодиодный модуль драйвера постоянного тока
Применение:
(1). Отрегулируйте «потенциометр напряжения» так, чтобы выходное напряжение достигло желаемого значения.
(2). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с помощью 10А киосков, регулируя «потенциометр тока» так, чтобы выходной ток получал заданный светодиодный рабочий ток.
(3). Подключить светодиодный, работать.
(1,2 шагов как: выход выгружен, не подключайте светодиодный)

Посылка включает в себя:

1 x 5A литиевое зарядное устройство CV CC понижающий модуль питания светодиодный новый драйвер
