TDA7293 параллельная двухканальная Плата усилителя(250 Вт* 2), выпрямление, защита динамиков, использование оригинальных TDA7293 и NE5532

Описание

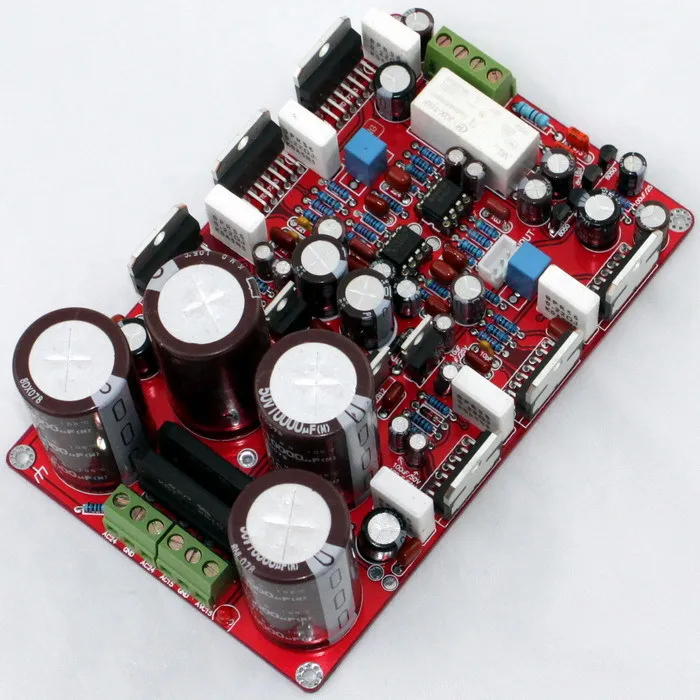

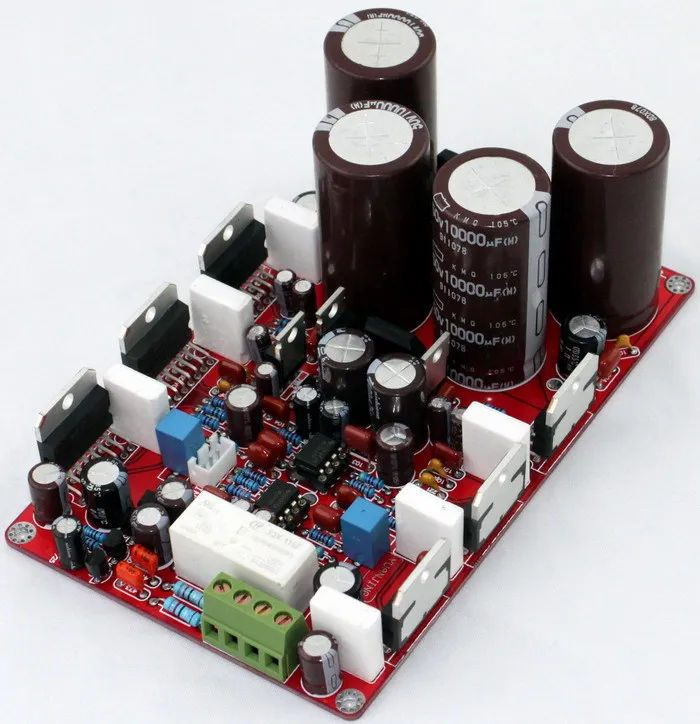

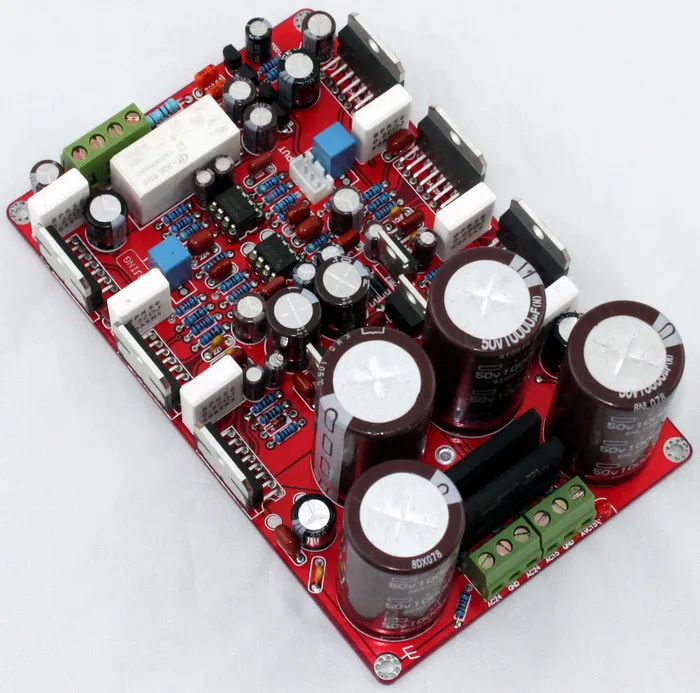

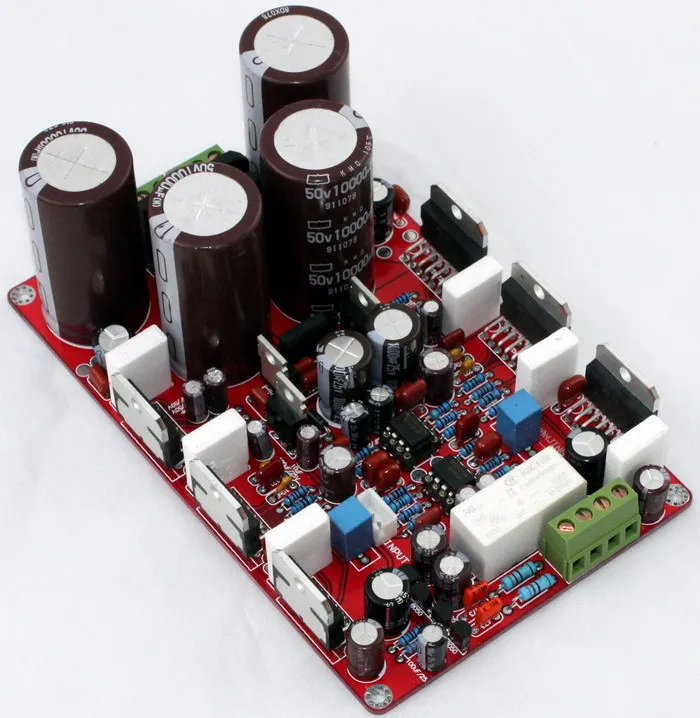

TDA7293 параллельная двухканальная Плата усилителя

Описание:

TDA7293Знаменитая Европейская SGS-THOMSON ST Microelectronics в 1990-е, чтобы разрушить поле высокой мощности ИК-трубки. Довольно желчный вкус. Полностью изменен предыдущий Интегрированный усилитель raw, холодный, жесткий звук, широко используемый в Hi-Fi полях.Чип предназначен для фокусировки на тоне. Имеет высокое напряжение, низкий уровень шума, низкое искажение, звук мягкий Naiting.

Подробная информация о продукте

Все компоненты этого продукта являются оригинальными аутентичными, чистого незатейливого качества; использование высококачественных оригинальных деталей, а не только качество и безопасность гарантированы, длительный срок службы, что более важно, что Фактическая производительность может удовлетворить цели дизайна сильной гарантии. Стремление к лучшему качеству-последовательная цель нашего ресторана.

n С помощью оригинальныхПроизводство Марокко TDA7293 и Texas NE5532 .

nПредступенчатая входная емкость и емкость соединения между верхним конденсатором Siemens 2,2 мкФ, электролитические конденсаторы, используемые в Тайваньском бренде, сигнализируют о основной петле, конденсатор основного фильтра с помощьюЯпонская химическая емкость 10000 мкФ/50 в * 4С использованиемДвойной 25 aflat диодный мост выпрямителяОбеспечивает мощную поддержку для стабильного потока энергии.

nРезистор выбора колец металлического сопротивления, в основной цепи используется осаждение ± 1% колец металлических пленочных резисторов, обеспечить машине хорошее отношение сигнал-шум.

nПечатная плата с использованием толщиной 1,6 мм xPlate, толщина меди 2,0 унций, весь процесс HASL для обеспечения того, чтобы размер тока через хорошую производительность. Качество печатной платы.

nПлата интегрирует [выпрямление, защита динамиков, усилитель мощности в целом, пользователи устанавливают более удобно]

Вся схема трассировки платы очень строгая и разумная, общий PCB следы с помощью небольшого заземления. Плата усилителя имеет стабильную и надежную выходную мощность; красивый мягкий звук, открытое звуковое поле. Размерное чувство сильного, мощного низкочастотного звука, очень хорошее отношение сигнал-шум, широкий динамический диапазон деталей четкий, отличный переходный отклик, воспроизведение всех видов музыки было на плаву в семейной среде очень хорошая производительность воспроизведения.

Проводка платы очень проста, до тех пор, пока вы можете настроить минимальное количество компонентов, собранных в красивый стереозвук сливается HIFI усилитель мощности, идеально подходит для любителей аудио использовать. Вы также можете поставить больше подходящих в соответствии с их собственным пониманием схемы, лучшие детали, наслаждайтесь веселым процессом DIY.

Напряжение питания:1. Основная мощностьОбмен24V-0-24V2 предпеременного тока 12V-0-12В

(Или 15 В), Предлагается главный Электрический двойной24 V/400Ватт или больше

Выход мощность:250 Вт * 2(4ОмЛевый и правый каналы)

Печатная плата Размеры:146 * 91 мм

Покупатели должны читать:

1. Все товары, продаваемые онлайн, являются более качественными товарами, ремонт невозможен, но если ситуация повторится, покупатель несет ответственность за почтовые расходы, мы несем ответственность за отправку вам почтовых отправлений, В течение трех месяцев мы завершили обмен ремонтных товаров в течение одного дня после получения товара/24 часов. Мы ходили в продажу товаров, настройка нормальная после доставки. (Сгорание IC не распространяется на гарантию, обратите внимание на проводку)
