Описание

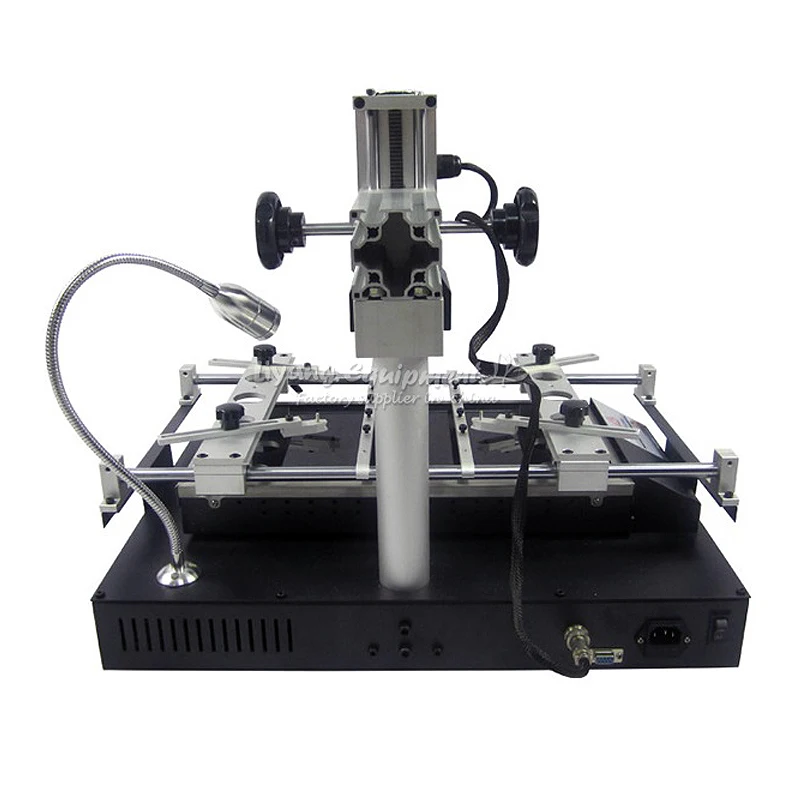

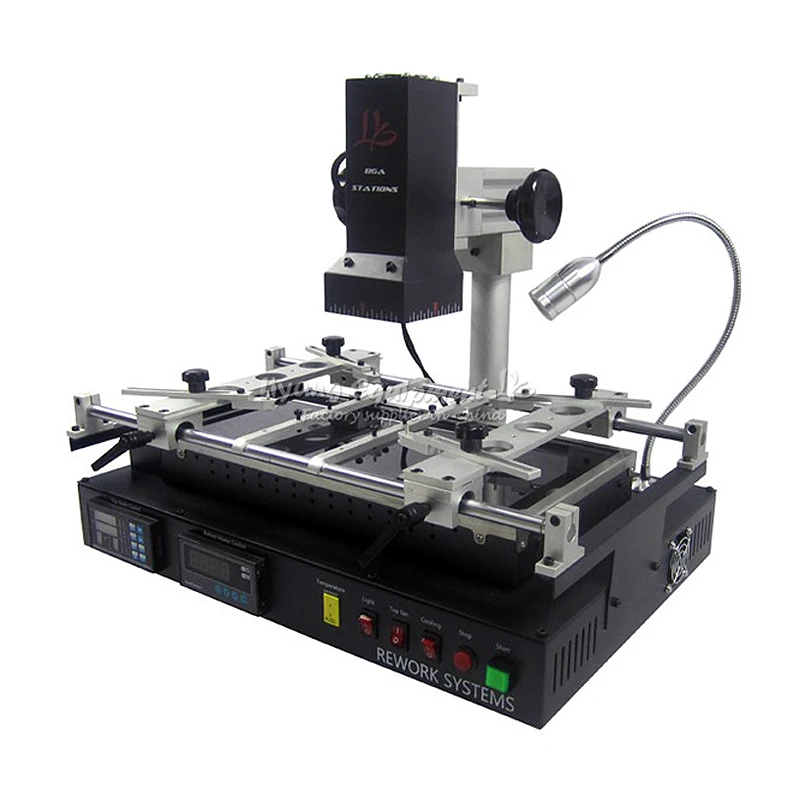

Новая версия LY IR8500 инфракрасный ИК паяльная станция BGA пайка реболлинга PCB чипы оборудование для ремонта материнских плат

Видео:

Https://www.youtube.com/watch?v=8wTTk9LEnf8&feature=youtu.be

Введение

LY IR8500 паяльная станция для ноутбуков материнских плат, настольных компьютеров материнских плат, серверных плат, промышленных компьютерных плат, всех видов игровых плат, материнских плат оборудования связи, ЖК-телевизоров и других больших плат BGA Rework.

LY IR8500 инновационный дизайн эффективное решение для инфракрасной паяльной станции, подверженной воздействию воздушного потока. Приведет к неточному контролю температуры может легко работать с бессвинцовой паяльной переработкой

Технические параметры

Основные параметры:
Нагрева	ИК
Измерение	L780mmx W450mmx H260mm
Вес	18 кг
Общий вес	Около 21 кг, варьируется в зависимости от потребностей пользователей
Электрические параметры
Мощность	220 В переменного тока

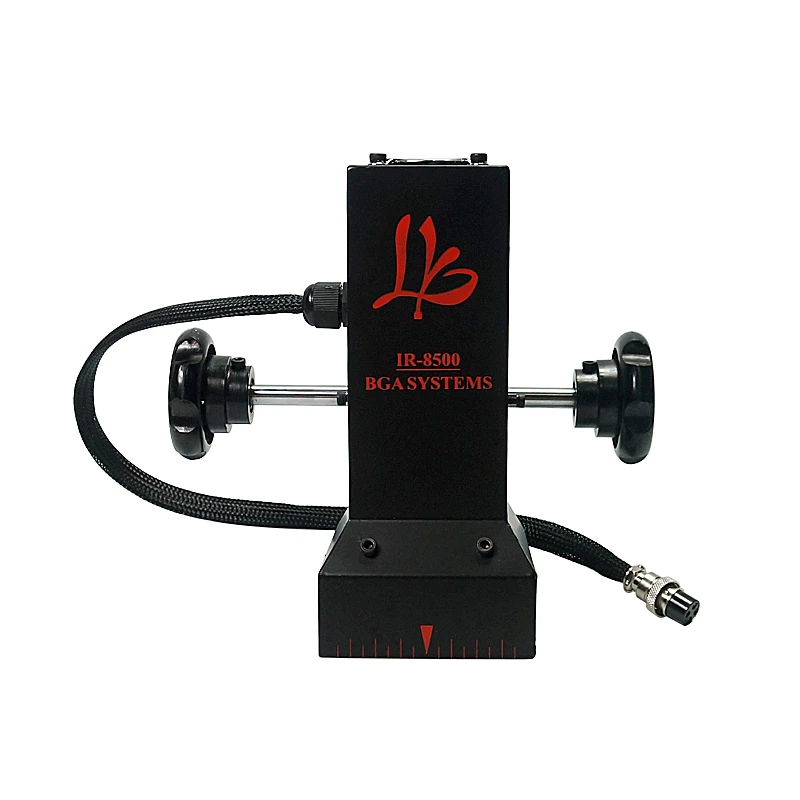

Верхний нагрев	ИК

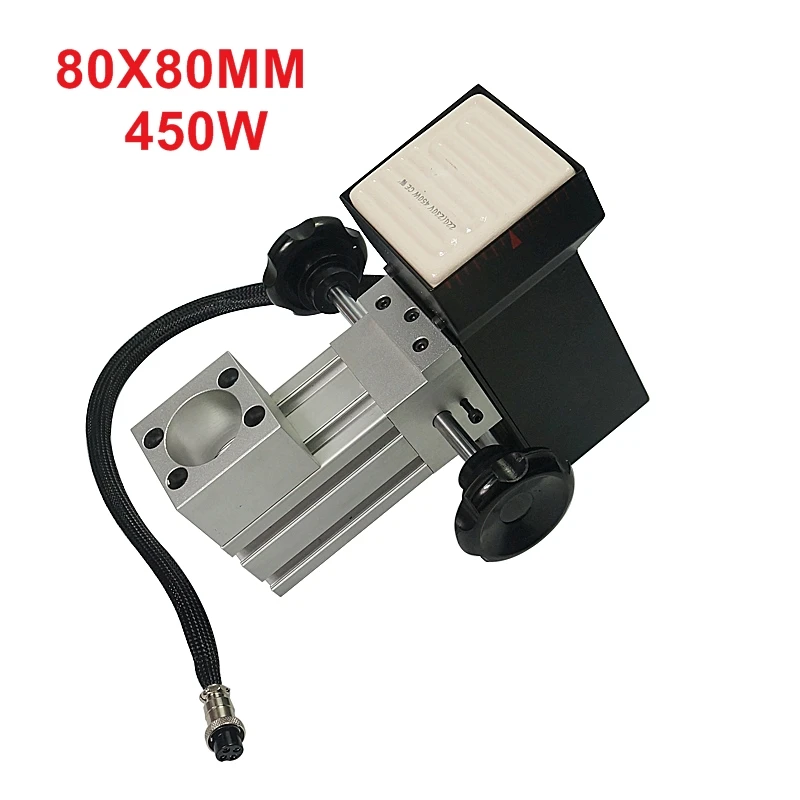

Размеры верхнего нагрева	80 мм x 80 мм
Потребление верхний нагрев	450 W
Нижний нагрев	ИК

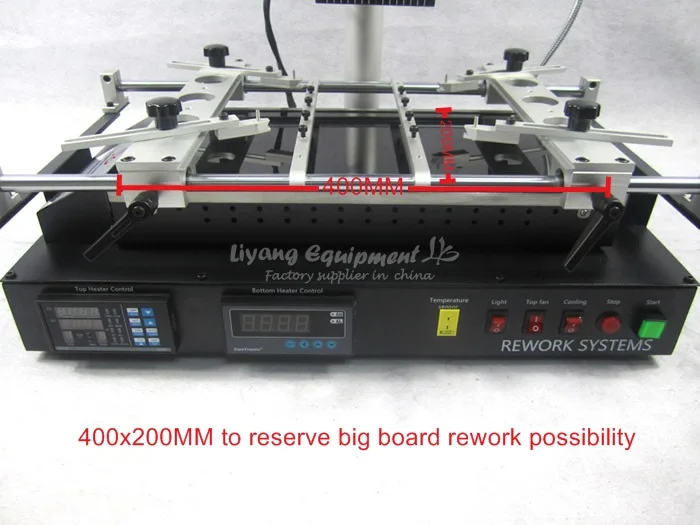

Размеры из нижний нагрев	400 мм x 200 мм
Потребление нижний нагрев	1600 W
Общая мощность	2050 W

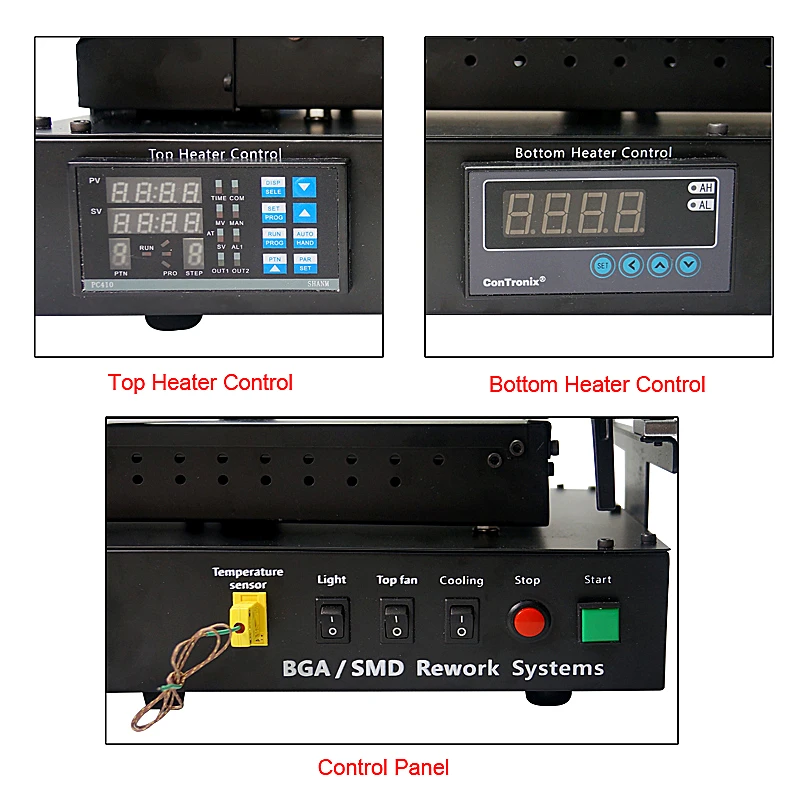

Контроль температуры
Управление режиме верхнего	Независимый контроль температуры, высокоточный замкнутый контур Управление, точность ± 0.5%, сигнализация
Управление режим дно	Независимый контроль температуры, высокоточный замкнутый контур Управление, точность ± 0.5%, без сигнализации
Паяльная Функция
SMD	Костюм для сварки, удаления или ремонта упакованных устройств Такие как BGA, PBGA, CSP, многослойные подложки, EMI Металлический Щит продукта и припой/без свинца паяльная сварка
Размеры применимых чипы	≤70mm x70 мм
Размеры из Применимая печатная плата	≤400мм x305mm

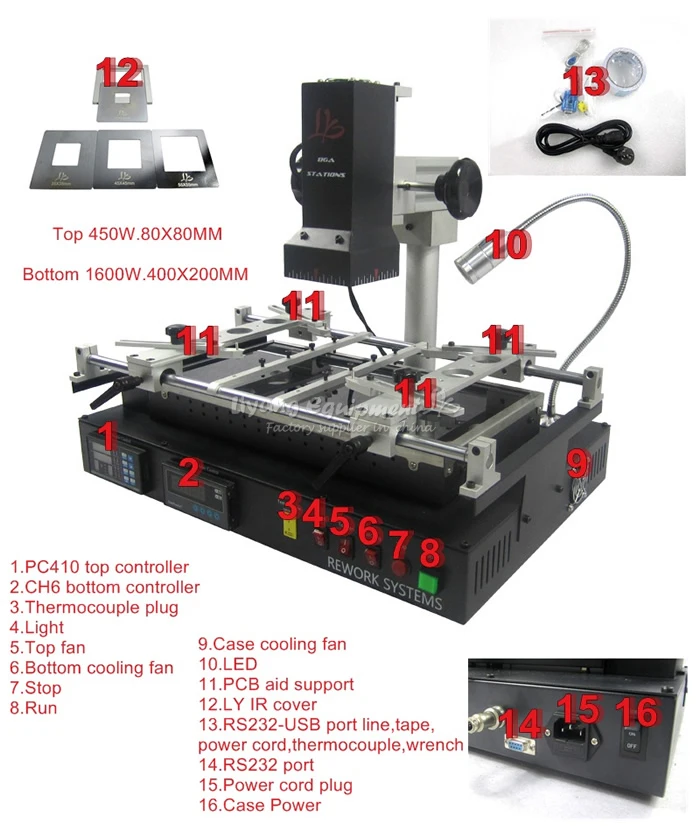

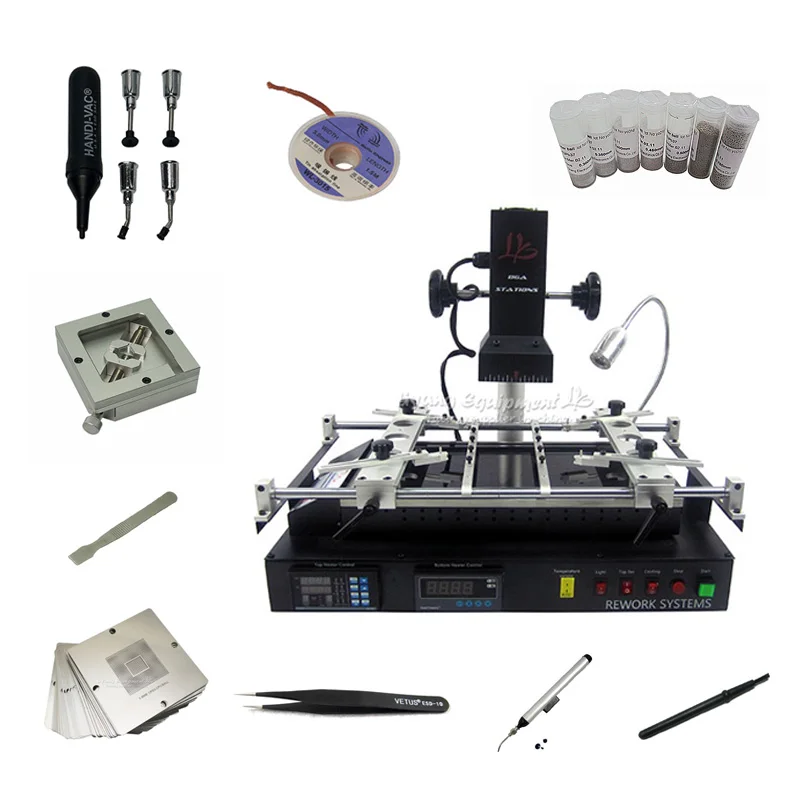

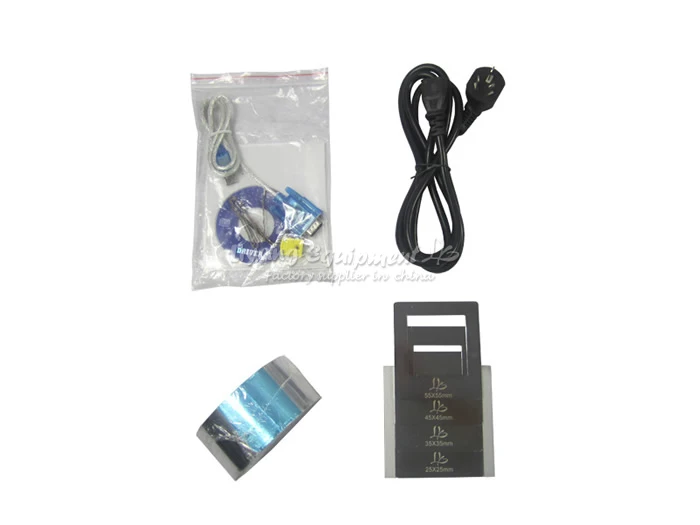

Упаковочный лист:

1× IR8500 паяльная станция BGA

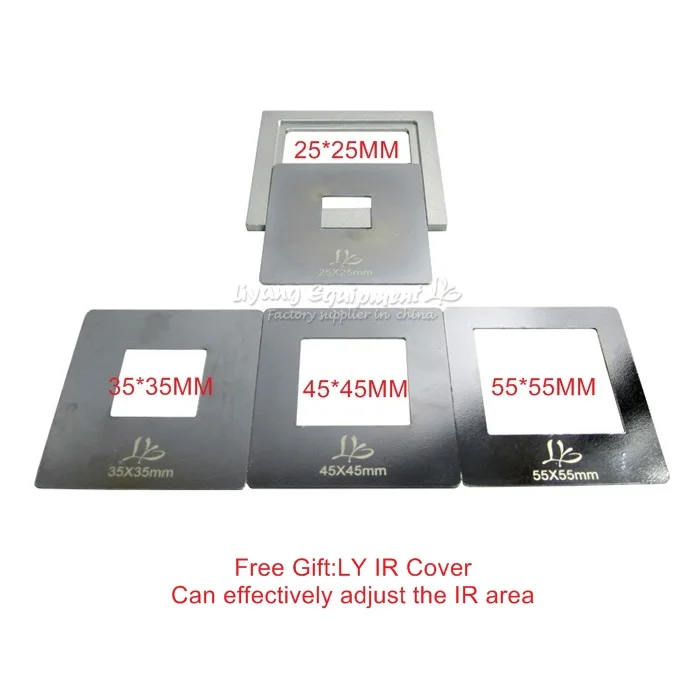

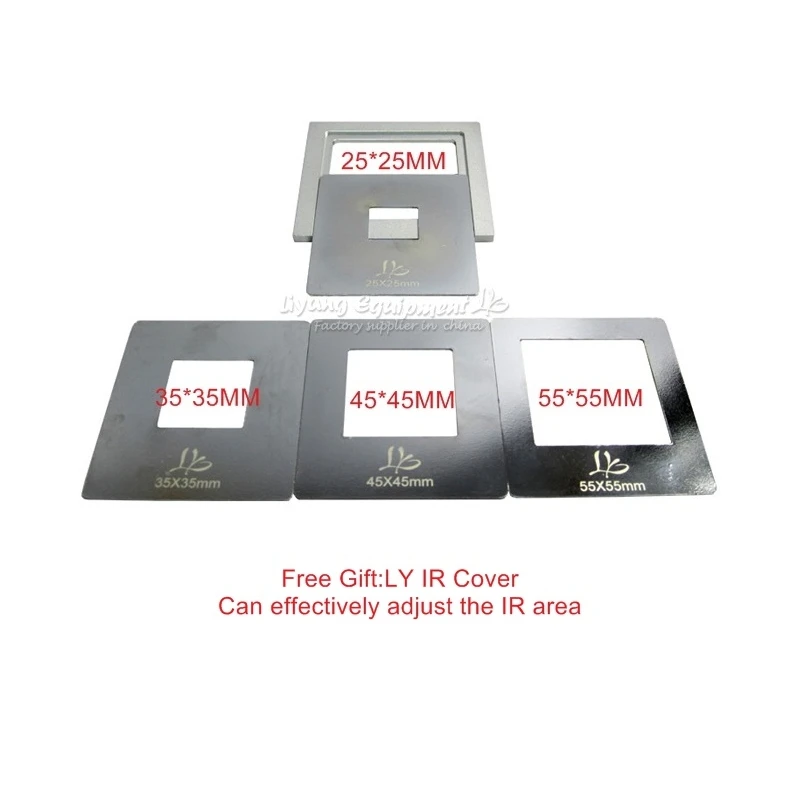

1х LY IR крышка набор

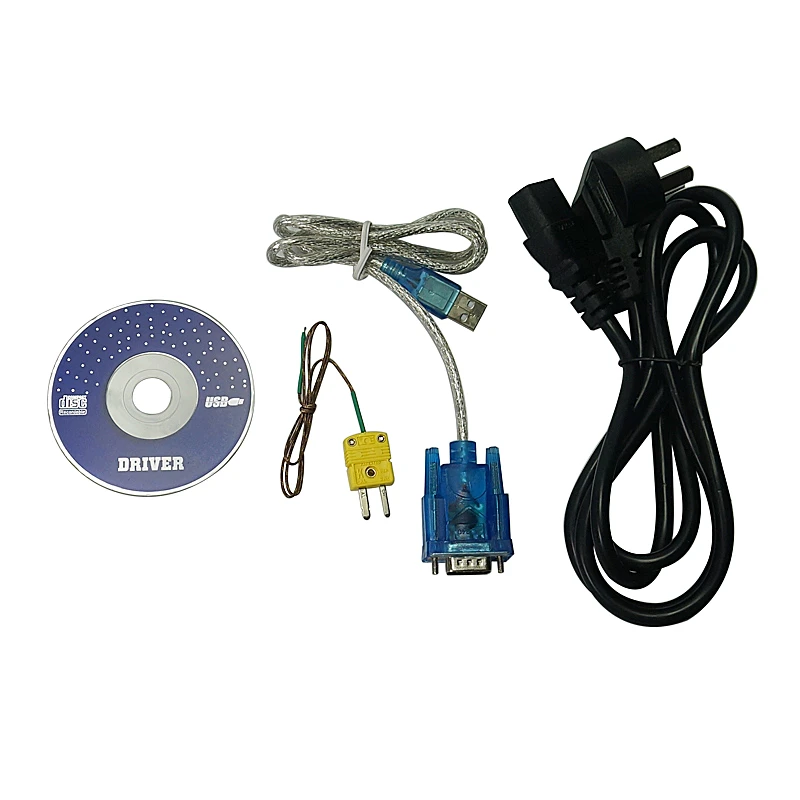

1 х Кабель питания

1 × usb в rs232 порт кабель (с CD)

1× регулятор температуры с термопарным

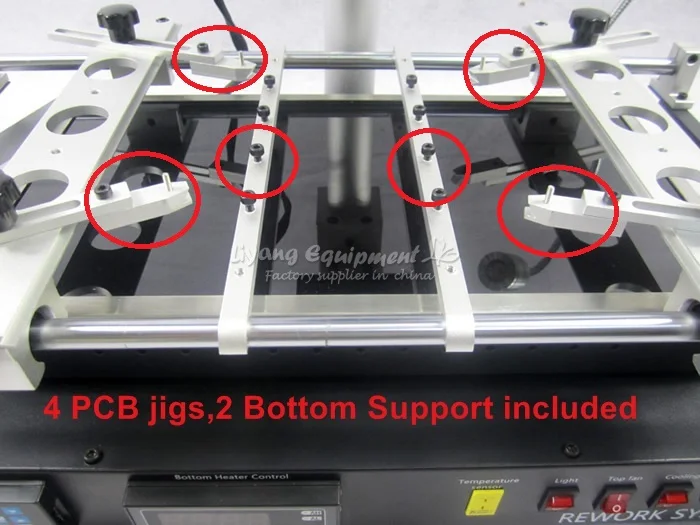

6x pcb джиг с винтом

1× CD ручного и программного обеспечения (если не получить, может быть потерян в таможне, пожалуйста, свяжитесь с нами)

1x лента

1 шт. х 90 мм реболлинг станция

1 Набор X 10 шт. 90 мм трафареты универсальные

2 шт. X 25 k шарики припоя (0,3/0,4/0,5/0,55/0,6/0,65/0,76 мм на выбор)

1 шт. х всасывающая линия

1 шт х щетка

1 шт. х вакуумная Ручка

1 шт х скребок

1 шт х пинцет

10 шт. 90 мм трафареты универсальные детали:

0,30 мм Универсальный

0,35 мм Универсальный

0,40 мм Универсальный

0,45 мм Универсальный

0,50 мм Универсальный

0,55 мм Универсальный

0,60 мм 0,9 Универсальный

0,60 мм 1,0 Универсальный

0,60 мм Универсальный

0,76 мм Универсальный

Особенности

1. Подтвержден сертификатами CE, Сертификация

2. LY IR8500 паяльная станция для ноутбуков материнских плат, настольных компьютеров материнских плат, серверных плат, промышленных компьютерных плат, всех видов игровых плат, материнских плат оборудования связи, ЖК-телевизоров и других больших плат BGA Rework.

3. LY IR8500 инновационные конструкции эффективное решение для общего инфракрасной паяльной станции, подверженной воздействию воздушного потока. Приведет к неточному контролю температуры может легко работать с бессвинцовой паяльной переработкой.

4. Он может настроить 8 повышающихся температурных сегментов и 8 постоянных температурных сегментов для контроля. Он может сохранить 10 групп температурных кривых за один раз.

5. Чувствительный датчик измерения температуры для получения точного и мгновенного считывания температуры и мониторинга.

6. Паяльная станция BGA технология контроля температуры с замкнутым контуром обеспечивает точный температурный процесс и даже распределение тепла.

7. Машинная общая система интеграционного дизайна, паяльная станция более интегрированная рабочая зона, занимаемая меньшим количеством, не смешанные и неорганизованные кабели.
